Щелевые насадки ТИП 2

Щелевая насадка Slim Drain Тип 2 устанавливается на бетонные и полимербетонные водоотводные лотки. Основная функция заключается в сборе и отводе ливневых и талых вод в систему канализации. Отсутствие классических решеток делает систему водоотвода с щелевыми насадками практически не заметной. Применяются на объектах, где важна эстетическая составляющая. Представлены в 3-х сечениях - DN100, DN150, DN200. Высота - 40, 60 и 100 мм. Вариант выполнения Т- образная и L- образная форма. Присутствует ревизионный элемент. Материал изделия - оцинкованная сталь (нержавеющая сталь по запросу). Применяется на городских площадях, в местах, где класс нагрузки B125 и С250.

Продукция
Подробнее о продукции
Гидравлическое сечение:
Класcы нагрузки:
B125
Коттеджное строительство. Частные гаражи. Спортивное строительство.
C250
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Тип продукции:
Длина, мм:
Общая сортировка
Вид:

Щелевая насадка Slim Drain ТИП 2 T-образная DN100 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 146
  • Высота, мм: 46-121
  • Длина, мм: 1000
  • Вес, кг: 3,63-7,25

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 2 T-образная DN100 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 146
  • Высота, мм: 40-110
  • Длина, мм: 500
  • Вес, кг: 3,27-7,49

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 2 L-образная DN100 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 146
  • Высота, мм: 70-126
  • Длина, мм: 1000
  • Вес, кг: 6,19-8,47

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 2 L-образная DN100 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 146
  • Высота, мм: 70-120
  • Длина, мм: 500
  • Вес, кг: 4,05-6,10

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 2 T-образная DN150 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 196
  • Высота, мм: 91-136
  • Длина, мм: 1000
  • Вес, кг: 8,04-11,05

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 2 T-образная DN150 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 196
  • Высота, мм: 50-110
  • Длина, мм: 500
  • Вес, кг: 4,89-8,70

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 2 L-образная DN150 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 196
  • Высота, мм: 91-136
  • Длина, мм: 1000
  • Вес, кг: 8,04-11,05

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 2 L-образная DN150 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 196
  • Высота, мм: 80-120
  • Длина, мм: 500
  • Вес, кг: 5,41-7,66

Цены уточняйте у менеджера офиса

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 2 T-образная DN200 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 196
  • Высота, мм: 66-126
  • Длина, мм: 1000
  • Вес, кг: 8,03-12,49

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 2 T-образная DN200 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 246
  • Высота, мм: 53-113
  • Длина, мм: 500
  • Вес, кг: 5,72-10,65

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 2 L-образная DN200 кл. В125, С250

  • Материал: оцинкованная сталь
  • Ширина, мм: 246
  • Высота, мм: 88-128
  • Длина, мм: 1000
  • Вес, кг: 9,20-13,07

Цены уточняйте у менеджера офиса

Особенности конструкции, применение

Щелевые насадки Slim Drain Тип 2 комплектуются с полимербетонными и бетонными лотками.


Изделия отлично собирают талые и ливневые воды в канализации. При этом, благодаря своей незаметности, не нарушают ландшафт объекта.

Область применения:

  • Пешеходные и парковые зоны с возможным проездом транспорта;
  • Придомовые территории с возможным проездом грузового транспорта;
  • Благоустройство объектов с высокими эстетическими требованиями: площади, проспекты, пешеходные улицы города, придомовые территории.

Выполнены Slim Drain Тип 2 в Т- образной и L- образной форме.

Лотки с щелевыми насадками прочищают при помощи мойки с высоким давлением. Очищение пескоуловителя производится путем извлечения ревизионного элемента.

В L - образной форме технологическое отверстие в ревизии предназначено для удаления излишков цинка при процессе нанесения защитного покрытия. На конструкцию не влияет.

Преимущества:

  • Функциональность – удобно устанавливать в зонах перемещения легковых автомобилей и не интенсивного движения грузового транспорта;
  • Эстетичность – отсутствие классических решеток делает систему водоотвода с щелевыми насадками практически не заметной;
  • Комплектуется с лотками серии Drive.

Материал Slim Drain Тип 2: оцинкованная сталь (нержавеющая сталь по запросу). Гидравлическое сечение - DN100, DN150, DN200. Диапазон высот 40 – 100 мм, шагом 5 мм. Стандартные высоты: 40, 60, 100 мм, остальные высоты по запросу.

Щелевые насадки ТИП2 крепятся к лоткам с помощью болтового соединения с усиливающей насадкой лотка.

Заглушки устанавливаются в начале и конце линии. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark.

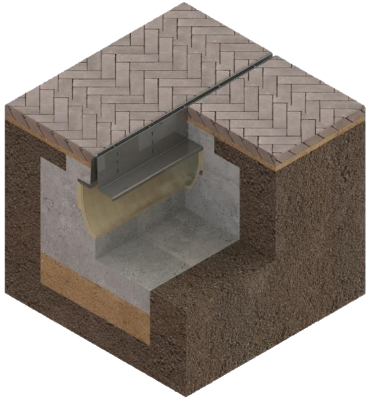

Рекомендованная схема монтажа лотков c Slim Drain Тип 2:


Примечания:

  • Монтаж водоотводного лотка проводится в соответствии с рекомендованными схемами монтажа;
  • Применяются в зонах с классом нагрузки В125 – С250;
  • Используются с лотками серии Drive и Max (только по запросу);
  • Эффективны с различными покрытиями, такими как: бетон, песок+плитка, асфальт и т.д;
  • Минимальная монтажная высота (высота над лотком) – 40 мм для Т-образных и 60 мм для L-образных насадок.
