Щелевые насадки ТИП 1

Щелевая насадка Slim Drain Тип 1 служит для сбора и отвода ливневых вод в систему канализации. Применяется на объектах, с высокими эстетическими требованиями. При минимальной видимости на поверхности, насадка хорошо справляется со своей задачей - отведение вод в канализацию, не нарушая при этом ландшафт местности. Выполнены в Т- образной и L- образной форме. Есть ревизионный элемент. Материал: оцинкованная или нержавеющая сталь. Можно устанавливать на пластиковые, полимербетонные и бетонные лотки. Представлены в 3-х сечениях: DN100, DN150, DN200. Высота: 40, 60 и 100 мм. Применяется на пешеходных и парковых зонах, где класс нагрузки не превышает А15.

Продукция
Подробнее о щелевых насадках ТИП 1
Гидравлическое сечение:
Тип продукции:
Длина, мм:
Общая сортировка
Вид:

Щелевая насадка Slim Drain ТИП 1 T-образная DN100 кл. А15

  • Ширина, мм: 136
  • Высота, мм: 57-117
  • Длина, мм: 1000
  • Вес, кг: 2,80-4,13
  • Гидравлическое сечение: DN100

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 1 T-образная DN100 кл. А15

  • Ширина, мм: 136
  • Высота, мм: 55-115
  • Длина, мм: 500
  • Вес, кг: 3,01-5,51
  • Гидравлическое сечение: DN100

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 1 L-образная DN100 кл. А15

  • Ширина, мм: 136
  • Высота, мм: 75-115
  • Длина, мм: 1000
  • Вес, кг: 3,21-4,51
  • Гидравлическое сечение: DN100

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 1 L-образная DN100 кл. А15

  • Ширина, мм: 136
  • Высота, мм: 75-115
  • Длина, мм: 500
  • Вес, кг: 3,11-4,13
  • Гидравлическое сечение: DN100

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 1 T-образная DN150 кл. А15

  • Ширина, мм: 186
  • Высота, мм: 130
  • Длина, мм: 1000
  • Вес, кг: 3,48-5,04
  • Гидравлическое сечение: DN150

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 1 T-образная DN150 кл. А15

  • Ширина, мм: 186
  • Высота, мм: 130
  • Длина, мм: 500
  • Вес, кг: 3,48-5,04
  • Гидравлическое сечение: DN150

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 1 L-образная DN150 кл. А15

  • Ширина, мм: 186
  • Высота, мм: 130
  • Длина, мм: 1000
  • Вес, кг: 4,05-5,34
  • Гидравлическое сечение: DN150

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 1 L-образная DN150 кл. А15

  • Ширина, мм: 206
  • Высота, мм: 115
  • Длина, мм: 500
  • Вес, кг: 3,71-4,75
  • Гидравлическое сечение: DN150

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 1 T-образная DN200 кл. А15

  • Ширина, мм: 248
  • Высота, мм: 135
  • Длина, мм: 1000
  • Вес, кг: 4,64-6,20
  • Гидравлическое сечение: DN200

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 1 T-образная DN200 кл. А15

  • Ширина, мм: 236
  • Высота, мм: 138
  • Длина, мм: 500
  • Вес, кг: 4,43-6,98
  • Гидравлическое сечение: DN200

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ТИП 1 L-образная DN200 кл. А15

  • Ширина, мм: 246
  • Высота, мм: 138
  • Длина, мм: 1000
  • Вес, кг: 4,84-6,19
  • Гидравлическое сечение: DN200

Цены уточняйте у менеджера офиса

Щелевая насадка Slim Drain ревизионная ТИП 1 L-образная DN200 кл. А15

  • Ширина, мм: 256
  • Высота, мм: 115
  • Длина, мм: 500
  • Вес, кг: 4,30-5,36
  • Гидравлическое сечение: DN200

Цены уточняйте у менеджера офиса

Особенности конструкции и использования

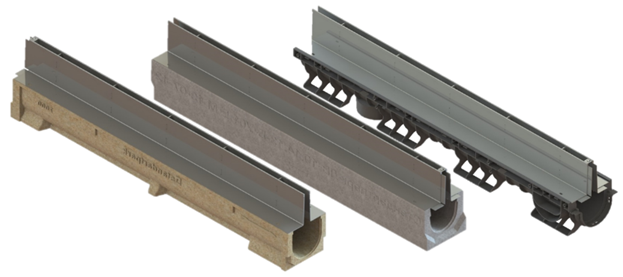

Щелевые насадки могут устанавливаться на пластиковые, полимербетонные и бетонные лотки.


Насадки отлично справляются с отведением талых вод, не нарушая при этом эстетику местности.

Область применения:

  • Пешеходные и парковые зоны, где нагрузка не превышает класс А15;
  • Благоустройство объектов с высокими эстетическими требованиями: площади, проспекты, пешеходные улицы города;
  • Территории частных домов, где хочется сделать линию лотков невидимой.

Выполнены в Т- образной и L- образной форме.

Лотки со щелевыми насадками прочищают при помощи мойки с высоким давлением. Очищение пескоуловителя производится путем извлечения ревизионного элемента.

В L-образной форме в ревизионном элементе с двух сторон присутствуют отверстия для подъема и очистки пескоуловителя. Технологическое отверстие (только в варианте из оцинкованной стали) предназначено для удаления излишков цинка при процессе нанесения защитного покрытия. На конструкцию не влияет.


Материал щелевых насадок Slim Drain Тип 1: оцинкованная сталь (нержавеющая сталь по запросу). Сечения: DN100, DN150, DN200. Диапазон высот 40 – 100 мм, шагом 5 мм. Стандартные высоты: 40, 60, 100 мм, другие варианты - по запросу.

Преимущества:

  • Функциональность – удобны для установки в зонах перемещения велосипедов и других индивидуальных средств передвижения;
  • Эстетичность – отсутствие классических решеток делает систему водоотвода с щелевыми насадками практически не заметной;
  • Подходят к лоткам серии Basic, Drive (без усиливающих насадок).

Комплектуются с заглушками, перфорированными накладками и угловыми соединениями.

Заглушки устанавливаются в конце и начале линии. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark.

Для более эстетичного внешнего вида используется накладка на щелевую насадку. Она может быть также изготовлена с рисунком заказчика. Материал: оцинкованная или нержавеющая сталь.

Угловое соединение – это элемент для закрытия углового участка и сохранения эстетичного вида при угловом соединении.

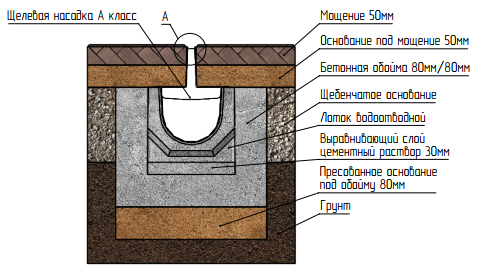

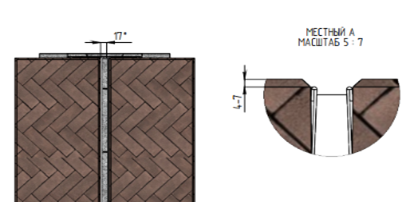

Рекомендованная схема монтажа лотков c щелевыми насадками Slim Drain Тип 1:


Примечания:

  • Монтаж водоотводного лотка проводится в соответствии с рекомендованными схемами монтажа;
  • Щелевые насадки ТИП1 применяются в зонах с классом нагрузки А15;
  • Могут использоваться под различные покрытия, такие как: бетон, песок+плитка, асфальт и т.д;
  • Slim Drain Тип 1 предпочтительно использовать с лотками без насадок;
  • Верхняя часть горлышка может быть закрыта декоративной накладкой;
  • Минимальная монтажная высота (часть над лотком) – 40мм для Т насадки и 60мм для L насадки.
