Шумозащитные экраны

Шумозащитные экраны для дорог, предприятий и городской инфраструктуры

Шумозащитные экраны — инженерные конструкции, предназначенные для снижения уровня шума от автомобильного и железнодорожного транспорта, промышленного оборудования, инженерных систем и строительных работ. Они применяются для защиты жилых домов, школ, детских садов, медицинских учреждений, парков и других территорий, где важно снизить акустическую нагрузку.

Назначение и принцип работы шумозащитных экранов

Акустический, или шумозащитный, экран представляет собой преграду, установленную между источником шума и защищаемой территорией. Конструкция ограничивает распространение звуковых волн и создаёт за экраном так называемую акустическую тень.

В зависимости от типа панели шумозащитный экран может поглощать или отражать звуковые волны. Эффективность конструкции зависит от её параметров, расположения относительно источника шума и защищаемого объекта и определяется на этапе акустического расчёта.

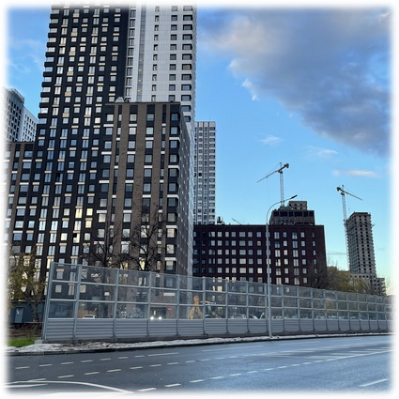

Шумозащитные экраны устанавливают там, где невозможно обеспечить достаточное расстояние между источником шума и жилой или общественной застройкой. Наиболее распространённые области применения — автомобильные и железные дороги, транспортные развязки, промышленные предприятия, инженерные сооружения, строительные площадки и другие источники повышенного шума.

Виды шумозащитных экранов

В зависимости от акустической задачи и особенностей объекта применяются три основных типа панелей: шумопоглощающие, шумоотражающие и светопрозрачные. Они могут использоваться самостоятельно или комбинироваться в одной конструкции.

Шумопоглощающие панели

Шумопоглощающие панели имеют акустическое заполнение, в том числе на основе минеральной ваты, и перфорированную облицовку. Такая конструкция способствует поглощению звуковых волн и применяется на объектах с высокой шумовой нагрузкой.

Шумопоглощающие экраны востребованы вдоль автомобильных и железных дорог, возле промышленных предприятий, спортивных комплексов, стадионов и других объектов.

Шумоотражающие панели

Шумоотражающие панели перенаправляют звуковые волны в сторону источника шума. Такие конструкции применяются для защиты от локальных источников шума: трансформаторов, насосных станций, вентиляционного и другого инженерного оборудования.

В зависимости от требований проекта шумоотражающие панели могут использоваться там, где важно сохранить визуальную открытость территории.

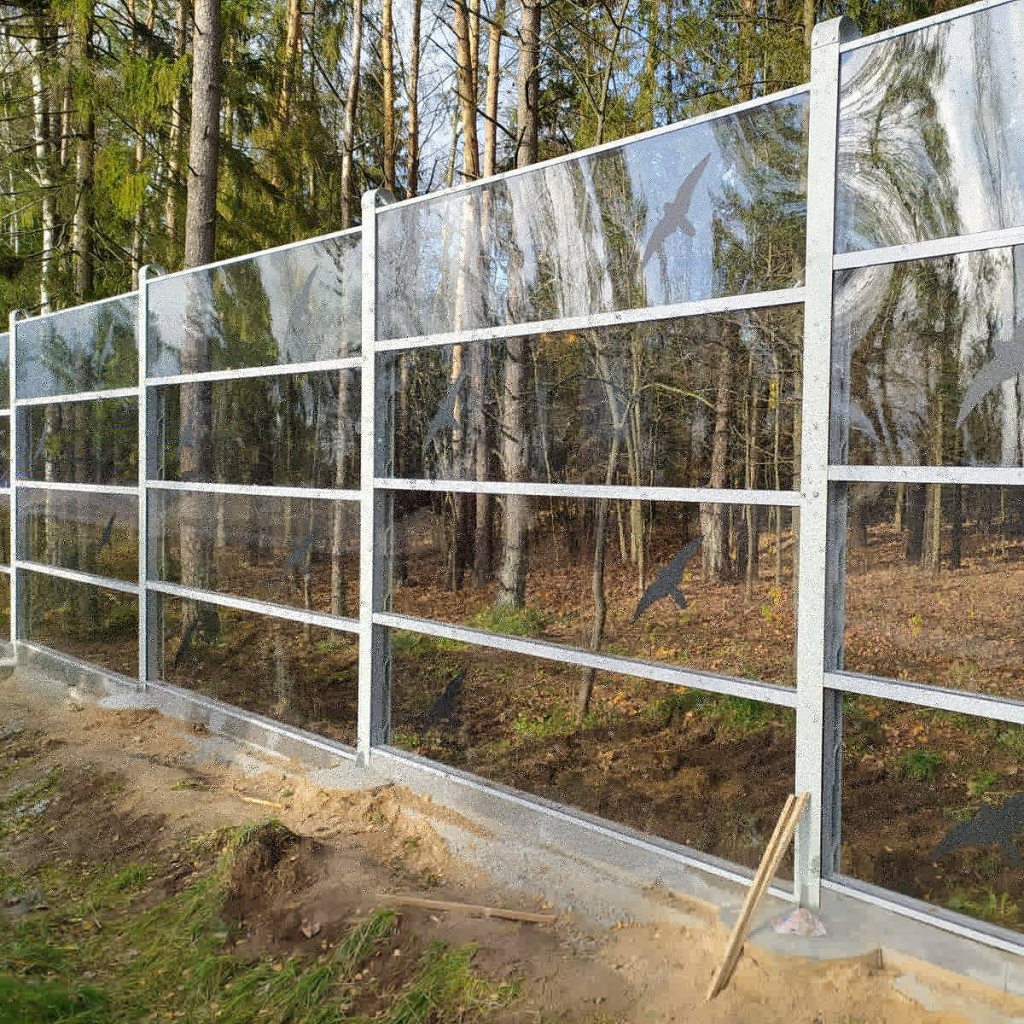

Светопрозрачные шумозащитные панели

Светопрозрачные шумозащитные экраны позволяют одновременно снижать уровень шума и сохранять обзор. Прозрачные панели не создают ощущения сплошной стены и пропускают естественный свет.

Светопрозрачные панели имеют светопропускание не менее 88%. Они подходят для городских и транспортных объектов, где важно сохранить освещённость территории, обзор для водителей и визуальную открытость пространства.

Типы шумозащитных экранов:

• Шумоотражающие

• Шумопоглощающие

• Комбинированные

Шумоотражающая                        Шумопоглощающая                       Светопрозрачная

Палитра стандартных цветовых решений

Где применяются шумозащитные экраны

Шумозащитные конструкции используются для защиты различных объектов и территорий:

• вдоль автомобильных дорог, автомагистралей, транспортных развязок и эстакад;
• вдоль железнодорожных путей;
• возле жилых комплексов, частной и общественной застройки;
• рядом со школами, детскими садами, больницами и другими социальными объектами;
• вокруг промышленных предприятий и производственных площадок;
• возле трансформаторных подстанций, насосных станций, вентиляционных и других инженерных установок;
• на строительных площадках;
• возле спортивных комплексов и стадионов;
• на территориях аэропортов и других объектов с повышенным уровнем шума.

Помимо защиты от шума, непрозрачные конструкции могут ограничивать распространение дорожной пыли и грязи, уменьшать ослепление фарами и закрывать расположенные за экраном объекты или нежелательные виды.

Проектирование и расчёт шумозащитного экрана

Размеры шумозащитной конструкции определяются индивидуально для каждого объекта. При проектировании учитываются источник шума, расположение защищаемой территории, рельеф, расстояние между экраном и источником шума, а также требования к акустической эффективности.

Высота и длина шумозащитного экрана определяются на основании акустического расчёта. В зависимости от условий объекта в одной конструкции можно сочетать разные типы панелей.

Такой подход позволяет подобрать оптимальную конфигурацию экрана для конкретной территории и обеспечить требуемый уровень защиты от шума.

Конструкция шумозащитного экрана

Шумозащитная конструкция состоит из панелей, несущих стоек, крепёжных элементов и основания.

Панели устанавливаются на металлические опоры, которые закрепляются на подготовленном фундаменте. Конструкция и параметры основания подбираются с учётом высоты экрана, длины секций, условий эксплуатации, типа грунта и действующих нагрузок.

Для протяжённых объектов может использоваться необходимое количество секций, объединённых в единую шумозащитную конструкцию.

Конфигурация шумозащитных экранов:

прямой	с-образный	фигурный	угловой

Монтаж шумозащитных экранов

Установка шумозащитных экранов выполняется в соответствии с проектным решением. В зависимости от объекта работы включают подготовку основания, устройство фундамента, монтаж несущих стоек, установку панелей и крепёжных элементов.

Особое внимание уделяется правильному расположению и соединению панелей: конструкция должна образовывать непрерывный барьер между источником шума и защищаемой зоной.

Для автомобильных дорог, железнодорожных объектов и промышленных площадок технология монтажа определяется с учётом особенностей конкретного объекта и условий эксплуатации.

Стойки и крепёж для шумозащитных экранов

Несущие стойки и крепёж являются важной частью шумозащитной конструкции. Они обеспечивают фиксацию панелей и передачу нагрузок на основание.

Подбор стоек и комплектующих выполняется с учётом высоты и длины экрана, типа панелей, условий установки и расчётных нагрузок. Это позволяет сформировать устойчивую конструкцию, рассчитанную на длительную эксплуатацию.

Преимущества шумозащитных экранов

Использование шумозащитных экранов позволяет:

• снизить шумовую нагрузку на жилые и общественные территории;
• защитить здания и открытые пространства от транспортного и промышленного шума;
• подобрать конструкцию под конкретный источник шума;
• комбинировать шумопоглощающие, шумоотражающие и светопрозрачные панели;
• сохранить обзор и естественное освещение при использовании светопрозрачных секций;
• интегрировать экран в окружающую городскую и архитектурную среду;
• дополнительно ограничить распространение дорожной пыли и грязи;
• скрыть промышленные объекты, железнодорожную инфраструктуру и другие нежелательные виды.

Шумозащитные панели, стойки и комплектующие

В каталоге представлены основные элементы для устройства шумозащитных конструкций:

Шумоотражающие панели — применяются для защиты от локальных источников шума, включая инженерное и промышленное оборудование.

Шумопоглощающие панели — имеют акустическое заполнение и предназначены для объектов с повышенной шумовой нагрузкой.

Светопрозрачные панели — позволяют снизить шум без существенного ограничения обзора и естественного освещения.

Стойки и крепёж — используются для монтажа панелей и формирования устойчивой конструкции.

Параметры панелей, стоек и других элементов подбираются в соответствии с проектом. Это позволяет создавать как локальные экраны для оборудования, так и протяжённые шумозащитные конструкции вдоль автомобильных и железных дорог.

Заказать расчёт шумозащитного экрана

Нужен шумозащитный экран для дороги, промышленного предприятия, оборудования, строительной площадки или другого объекта?

Специалисты помогут определить оптимальный тип панелей, подобрать высоту и длину конструкции, выполнить расчёт и подготовить решение с учётом особенностей объекта.

Оставьте заявку — подготовим предложение по шумозащитному экрану для вашего объекта.
