Мостовой водоотводный лоток из оцинкованной стали DN600

Мостовой водоотводный лоток с гидравлическим сечением DN600 предназначен для организации эффективного линейного водоотвода на многополосных мостах, путепроводах и других протяжённых сооружениях с большой площадью водосбора. Конструкция рассчитана на сбор и отвод значительных объёмов поверхностных дождевых и талых вод непосредственно с покрытия мостового полотна.

Лоток изготовлен из оцинкованной стали и представляет собой комбинированную конструкцию, сформированную из двух каналов — DN300 и DN400. Все каналы внутри конструкции сообщаются между собой, благодаря чему вода свободно перераспределяется между ними, а гидравлическое сечение работает как единая система. Такое решение позволяет использовать внутренний объём лотка максимально эффективно и обеспечивает высокую пропускную способность системы водоотвода.

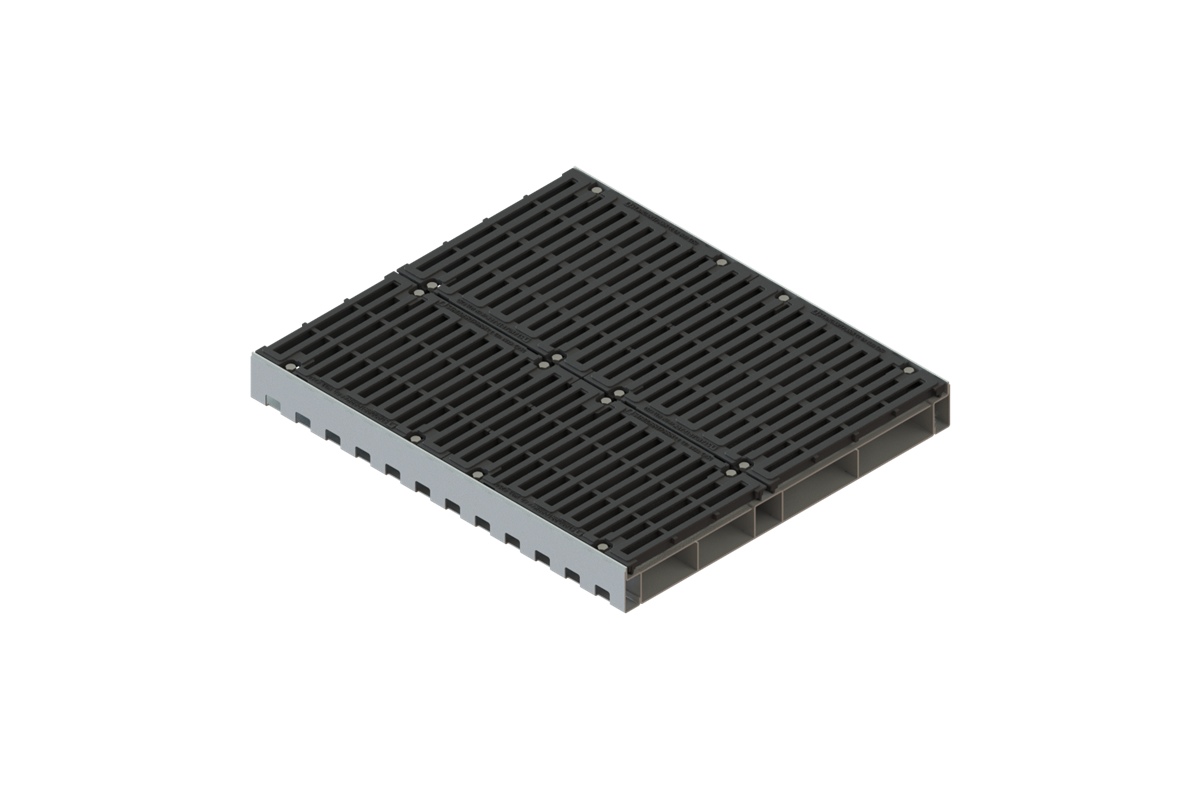

Конструкция предназначена для совместной работы с чугунными щелевыми водоприёмными решётками класса нагрузки C250. При этом решётка опирается исключительно на предусмотренные для неё стандартные места опирания. Внутренние перемычки лотка не являются опорными элементами для решёток и не участвуют в передаче нагрузки от них.

Конструктивные особенности лотка DN600

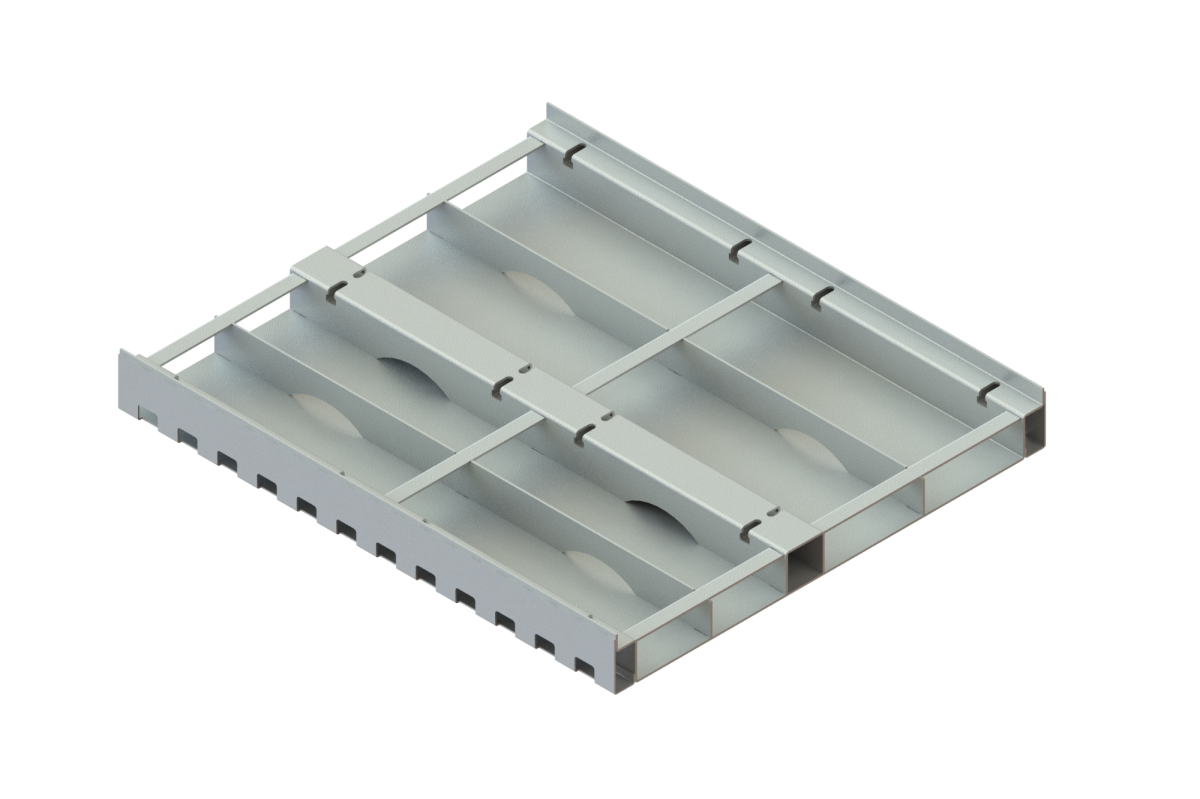

Особенностью конструкции является система внутренних перемычек. Три перемычки в сечении позволяют сохранить геометрию лотка в процессе производства. Они необходимы для поддержания исходной формы конструкции во время нагрева при горячем цинковании и не предназначены для опирания водоприёмных решёток.

При этом наличие перемычек не препятствует работе водоотводной системы: все каналы сообщаются между собой, поэтому вода может перемещаться внутри конструкции между каналами. Это обеспечивает рациональное использование гидравлического сечения и способствует эффективному отводу воды при значительном объёме поверхностного стока.

Лоток может изготавливаться с выпусками DN150–DN500, что позволяет адаптировать систему к проектной схеме отвода воды и подключать её к последующим элементам водоотводной или ливневой системы.

Монтаж и крепление

Монтаж мостового лотка выполняется стандартным способом с использованием штатного крепежа. На 1 погонный метр лотка предусматривается 16 болтов.

Конструкция позволяет устанавливать лоток на различные типы опорных поверхностей и применять различные варианты гидроизоляции в зависимости от проектного решения. Это даёт возможность интегрировать водоотводный лоток в конструкцию мостового полотна без привязки к одному типу основания или гидроизоляционной системы.

Важно учитывать, что крепление и опирание водоприёмных решёток выполняется в соответствии с их стандартной конструкцией: решётка опирается только на свои штатные места, а внутренние перемычки лотка не используются в качестве дополнительных опор.

Область применения

Мостовой водоотводный лоток DN600 рекомендуется для объектов, где требуется организованный отвод поверхностного стока с большой площади:

• многополосных автомобильных мостов;
• путепроводов;
• протяжённых мостовых сооружений;
• участков мостового полотна с высокой интенсивностью поверхностного стока;
• сооружений с большой площадью водосбора.

Оптимальным местом размещения лотка являются полосы безопасности у борта пролётного строения или участки вдоль оси перелома профиля, где естественным образом концентрируется поверхностный сток.

Применение лотка DN600 позволяет организовать непрерывный линейный водоотвод вдоль мостового полотна, собрать воду через чугунные щелевые решётки C250 и направить её к предусмотренным проектом выпускам.

Преимущества мостового лотка DN600

• гидравлическое сечение DN600;
• конструкция из оцинкованной стали;
• комбинация каналов DN300 и DN400;
• сообщение всех внутренних каналов между собой;
• эффективное использование внутреннего гидравлического объёма;
• совместимость с чугунными щелевыми водоприёмными решётками C250;
• 3 перемычки в сечении, обеспечивающие сохранение геометрии при цинковании;
• перемычки не используются для опирания решёток;
• стандартные места опирания водоприёмных решёток;
• возможность изготовления выпусков DN150–DN500;
• стандартный монтаж и крепление;
• 16 болтов на 1 погонный метр;
• возможность монтажа на различных типах опорных поверхностей;
• возможность применения различных систем гидроизоляции;
• предназначение для мостов и путепроводов с большой площадью водосбора.

Мостовой лоток DN600 из оцинкованной стали — решение для организации линейного водоотвода на многополосных мостах и путепроводах, где требуется высокая пропускная способность, рациональная внутренняя гидравлика и возможность адаптации выпуска к проектной системе отвода воды.
