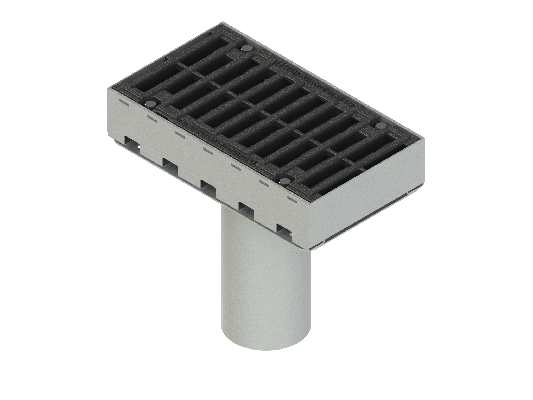

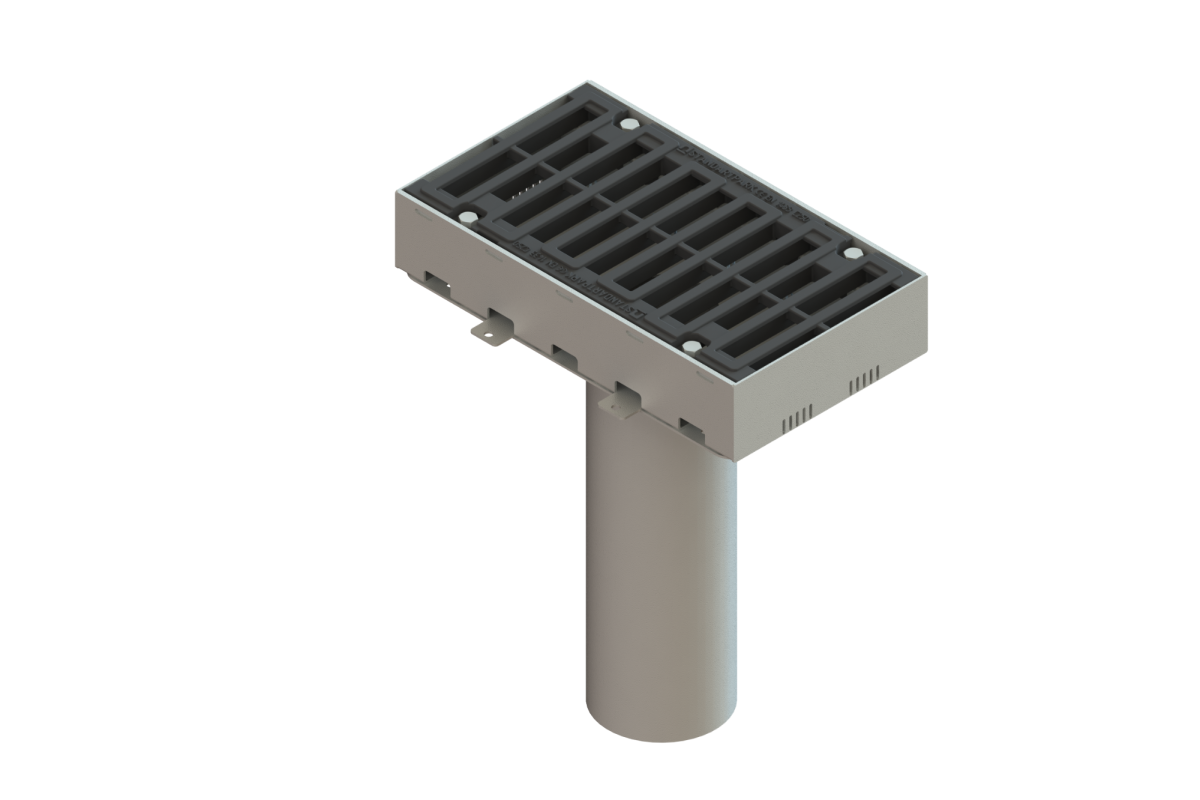

Трапы SteelMax DN200 из оцинкованной стали

Трапы SteelMax DN200 — стальные водоприёмные устройства для эффективного отвода поверхностных и дренажных вод с мостов, путепроводов, стилобатов и эксплуатируемых кровель. Модель предназначена для использования в системах подвесного водоотвода на мостовых сооружениях, а также в качестве кровельной воронки на зданиях с эксплуатируемой кровлей.

Корпус трапа изготовлен из оцинкованной стали. Конструкция сочетает увеличенную площадь водоприёмных отверстий, надёжную фиксацию решётки и возможность установки без нарушения целостности гидроизоляционного слоя. Это позволяет упростить монтаж, повысить эффективность водоотведения и сократить требования к монтажной высоте.

Трапы выпускаются с диаметром гидравлического сечения DN200 и трубками диаметром 160 или 200 мм. По согласованию с производством возможно изготовление с другими диаметрами выпуска, что позволяет адаптировать изделие к особенностям конкретного проекта.

Преимущества трапов SteelMax DN200

• Эффективный сбор воды. Увеличенная площадь водоприёмных отверстий способствует быстрому поступлению поверхностного стока в систему водоотведения. Перфорация стенок дополнительно обеспечивает сбор дренажной воды.

• Монтаж без нарушения гидроизоляции. Конструкция позволяет установить трап без прокола гидроизоляционного слоя, снижая риск появления протечек в процессе эксплуатации сооружения.

• Упрощённая установка. Продуманная конструкция уменьшает количество дополнительных монтажных операций и упрощает организацию водоотведения на объекте.

• Меньшая монтажная высота. Компактная конструкция позволяет сократить минимальную высоту установки трапа и рациональнее использовать доступное пространство.

• Равномерное распределение нагрузки. Опирание на всю плоскость дна способствует более равномерной передаче нагрузки от решётки на основание.

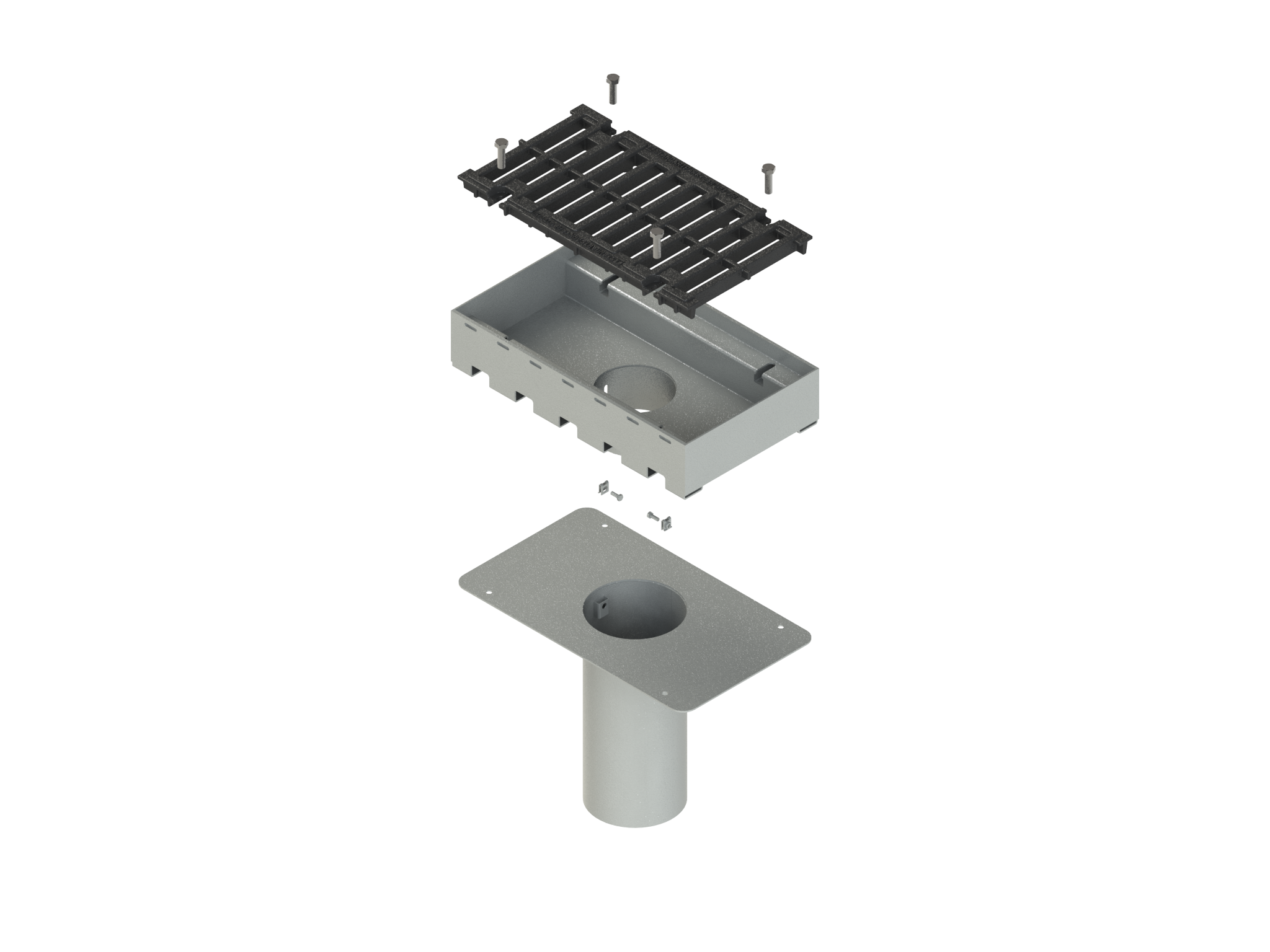

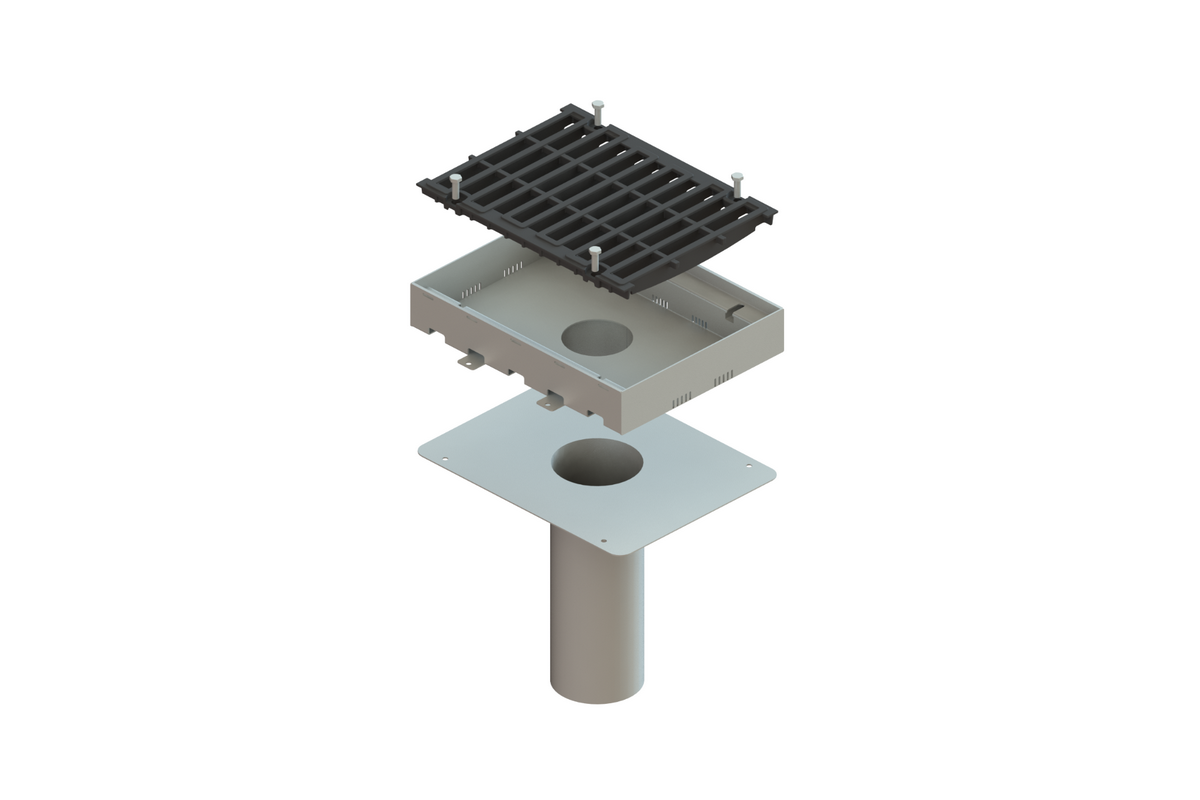

• Надёжная фиксация решётки. Верхняя часть закрепляется прижимными лапами, а решётка фиксируется предусмотренным конструкцией крепежом. Это снижает вероятность её случайного смещения или несанкционированного снятия.

• Устойчивость к повреждениям при монтаже. Стальная конструкция обладает пластичностью и менее склонна к хрупкому разрушению, характерному для серого чугуна.

Конструктивные особенности

Трап SteelMax DN200 разработан для эффективного отвода воды при компактной установке и удобном обслуживании системы.

• Прижимные лапы обеспечивают фиксацию верхней части конструкции.

• Опирание на всю плоскость дна способствует равномерному распределению нагрузки от решётки.

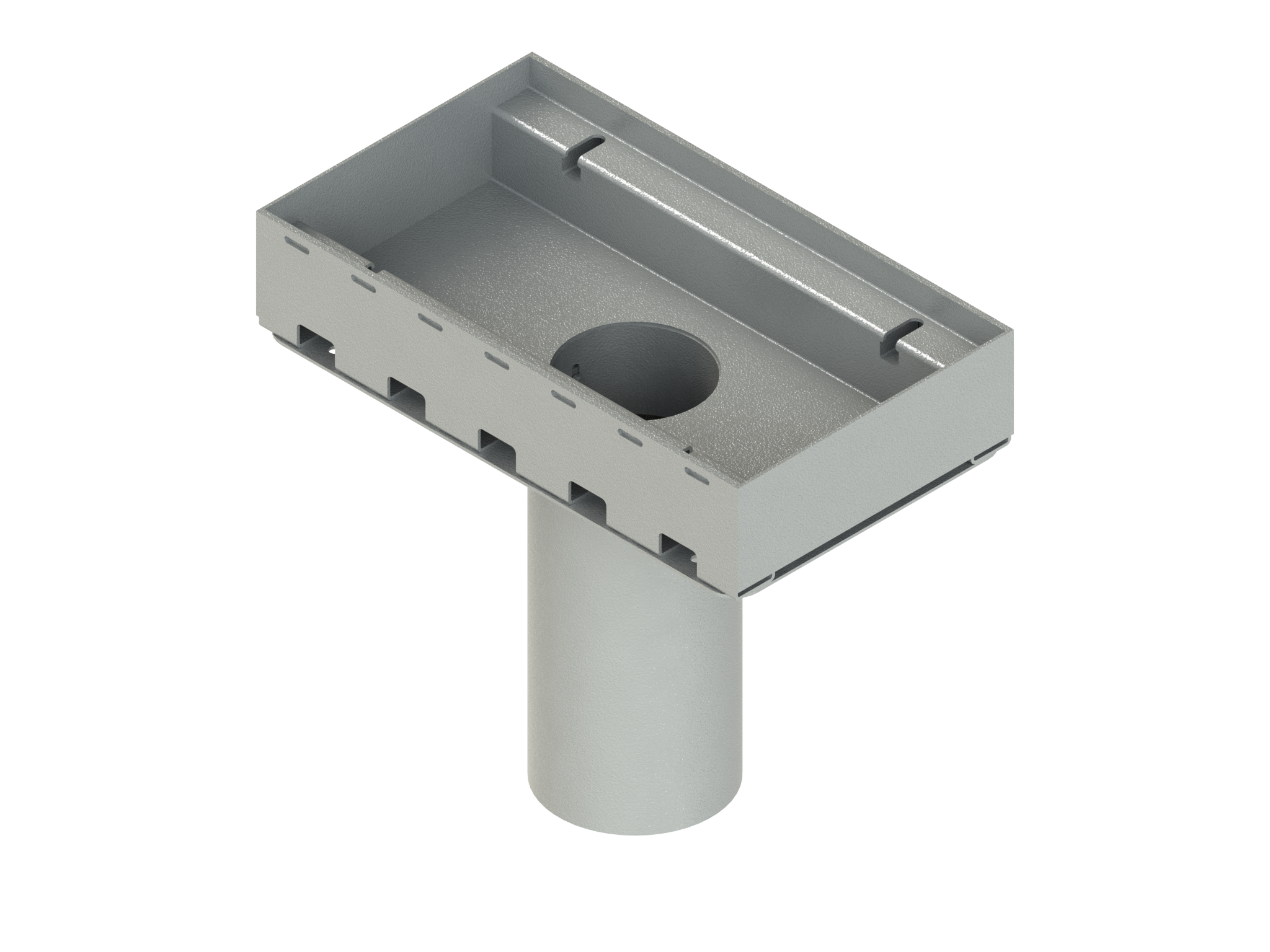

• Перфорированные стенки обеспечивают дополнительный сбор дренажного стока.

• Увеличенная площадь водопропускных отверстий способствует эффективному приёму воды с поверхности.

• Варианты выпусков 160 и 200 мм позволяют подобрать исполнение под параметры водоотводящей системы.

Области применения

Трапы SteelMax DN200 подходят для следующих объектов:

• мосты и путепроводы с подвесной системой водоотведения;

• стилобаты и эксплуатируемые кровли;

• здания и сооружения, где требуется организованный сбор поверхностного и дренажного стока.

Технические характеристики

• Материал: оцинкованная сталь.

• Гидравлическое сечение: DN200.

• Диаметр выпуска: 160 или 200 мм.

• Класс нагрузки: C250.

• Способ монтажа: без прокола гидроизоляционного слоя.

По согласованию с производством доступны другие диаметры выпуска.

Преимущества SteelMax перед чугунными воронками ВТ и ВУ

• Упрощённый монтаж. Не требуется дополнительный уплотнительный элемент «Козинак» между трубкой и корпусом, что сокращает количество монтажных операций.

• Защита от хищения решётки. Механическое крепление снижает риск несанкционированного снятия и расходов на замену.

• Меньше повреждений при транспортировке. Сталь более пластична, чем серый чугун, поэтому менее склонна к хрупкому разрушению при ударах и монтажных работах.

• Гибкость подключения. Большая площадь водопропускных отверстий позволяет подбирать диаметр выпуска под требования проекта без пропорционального уменьшения площади водоприёма.
