Лотки водоотводные с внутренним уклоном

Лотки с уклоном для водоотвода: назначение, применение, разновидности

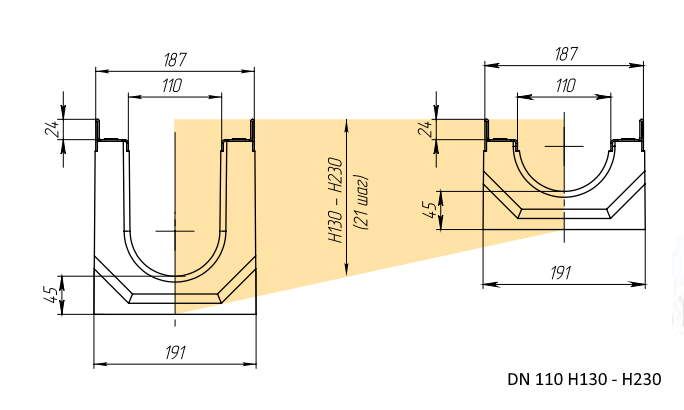

Водоотводные лотки с внутренним уклоном отличаются от стандартных тем, что их конструкция предполагает наличие разницы по высоте сечения в 5 мм на каждый 1 м канала (0,5%). То есть позволяют образовать желаемый уклон в тех случаях, когда невозможно это сделать с помощью поверхности. Представлены такие каналы сериями BetoMax и CompoMax. Материал изготовления - усиленный фиброволокном бетон и полимербетон.

В зависимости от мест установки различают:

• Серия Basic (кл. A15-C250) – выдерживает небольшие нагрузки до 25 тонн, подходят для коттеджного и малоэтажного строительства.
• Серия Drive (кл. C250-E600) – усиленная серия (с металлическими накладками на бортах желобов) предназначена для установки на АЗС, обочинах дорог, паркингах, заездах в гаражи.
• Серия Max (кл. D400-F900) – способна выдержать до 90 тонн, лучшее решение для автомобильных магистралей, аэропортов, аэродромов, погрузочных причалов, промышленных объектов и пр.

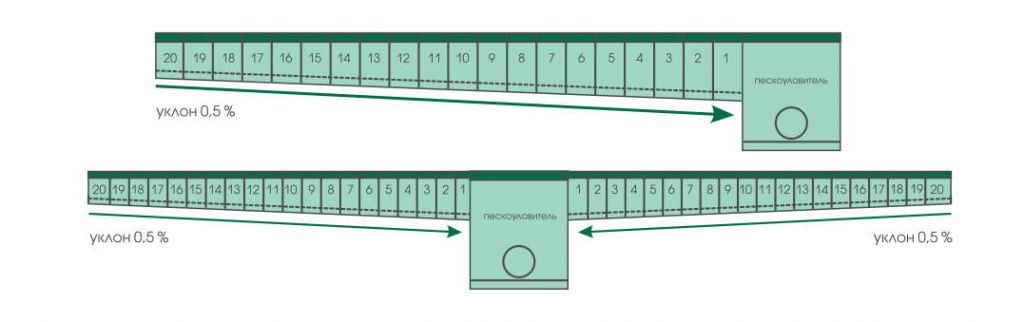

Устанавливаются водоотводные лотки с уклоном к самой низкой точки линии, которая зачастую заканчивается пескоуловителем (там взвешенные частички, песок и мелкий мусор опускаются на дно или в грязесобирающую корзину, защищая систему от засорения). Возможные варианты установки продемонстрированы на схеме.

Для обеспечения безопасности передвижения по каналам пешеходов, животных и транспортных средств, а также препятствия попаданию внутрь опалого листья и мусора - лоток накрывается дренажной решеткой. В усиленных сериях тип крепления решетки к борту желоба болтовой (количество точек фиксации и их места расположения можно увидеть в чертежах на страницах карточек товаров).

Преимущества лотков с уклоном

• Изготовленные в соответствии с техническими нормами и государственными стандартами.
• Способны выдерживать большие нагрузки на поверхность - до 90 тонн.
• Устанавливаются на участках со средней и высокой интенсивностью движения автотранспорта.
• Конструкция усилена специальными металлическими насадками, которые способствуют равномерному распределению нагрузки и защите бортов канала от повреждения.
• В конструкции предусмотрены шаблоны для подсоединения с канализационными трубами или другими элементами системы.
• Наличие внутреннего уклона позволяет обустроить линии отвода поверхностных стоков высокой эффективности и организовать отведение жидкости под силой гравитации без каскадов.

Если вам необходимо заказать элементы для обустройства поверхностного водоотвода или же помощь в проектировании системы на вашем объекте - обращайтесь! Компания Стандартпарк - это не только производитель, но и высококвалифицированная команда специалистов.

Статьи по теме:

• Отвод поверхностных и грунтовых вод. Строим систему водоотвода частного дома
• Дренаж, виды дренажа: поверхностный (точечный, линейный), подземный и внутренний
• Обустройство придомовой территории
• Благоустройство территории частного дома

Чем лоток с внутренним уклоном отличается от обычного

Обычные водоотводные лотки имеют постоянную глубину, поэтому необходимое направление движения воды формируется преимущественно при монтаже линии. У лотков с внутренним уклоном меняется глубина канала, благодаря чему уклон для движения воды предусмотрен самой конструкцией элементов.

Такое решение особенно актуально на протяженных участках с ограниченной глубиной заложения, при небольшом естественном уклоне территории и в случаях, когда требуется обеспечить стабильное самотечное движение воды.

Лотки водоотводные с уклоном применяются при устройстве поверхностного водоотвода на объектах, где необходимо организовать направленное самотечное движение стоков. В зависимости от серии и класса нагрузки их можно использовать на парковках, АЗС, складских и промышленных территориях, городских улицах, автомобильных дорогах, транспортных объектах, терминалах и других территориях с транспортной нагрузкой.

Конкретный класс нагрузки и гидравлическое сечение должны определяться с учетом условий эксплуатации и расчета системы водоотвода.

Как выбрать водоотводный лоток с уклоном

При подборе системы учитывать:

1. Гидравлическое сечение. На странице представлены решения DN100, DN110, DN150, DN160, DN200, DN300, DN400 и DN500.
2. Расчетный объем поверхностных стоков. От него зависит необходимая пропускная способность линии.
3. Длину водоотводной линии. Она влияет на схему расположения уклонных элементов и точку отвода воды.
4. Класс нагрузки. Его выбирают с учетом места установки и предполагаемой нагрузки.
5. Материал. В ассортименте представлены изделия из фибробетона BetoMax и полимербетона CompoMax.
6. Точку сброса воды. Необходимо заранее определить подключение к пескоуловителю, дождеприемнику или системе ливневой канализации в соответствии с проектом.

Нужна помощь с подбором? Специалисты Стандартпарк помогут определить гидравлическое сечение, класс нагрузки и конфигурацию линии водоотвода с учетом параметров объекта.
