Мостовой водоотводный лоток DN800 из оцинкованной стали

Мостовой водоотводный лоток DN800 предназначен для устройства линейной системы водоотведения на мостах, путепроводах и других протяжённых транспортных сооружениях. Конструкция используется для организованного сбора дождевых и талых вод с поверхности мостового полотна и их последующего отвода к предусмотренным проектом точкам подключения.

Гидравлическое сечение DN800 делает данный тип лотка подходящим для участков с большой площадью водосбора и высокой интенсивностью поверхностного стока. Система позволяет формировать непрерывную линию водоотвода вдоль мостового полотна, собирая воду в местах её естественной концентрации.

Лоток изготовлен из оцинкованной стали и рассчитан на совместную работу с чугунными щелевыми водоприёмными решётками класса нагрузки C250.

Конструкция лотка DN800

Основу конструкции составляет два сообщающихся водоотводных канала с гидравлическим сечением DN400 каждый. В совокупности они формируют единое гидравлическое сечение DN800.

Внутренние каналы не являются изолированными. Между ними предусмотрено сообщение, благодаря которому поток воды может перераспределяться внутри конструкции. Это позволяет использовать оба канала как единую систему и эффективно задействовать доступный гидравлический объём.

Такое исполнение особенно актуально для мостовых сооружений, где необходимо отводить значительное количество поверхностной воды на протяжённых участках покрытия.

Водоприёмные решётки C250

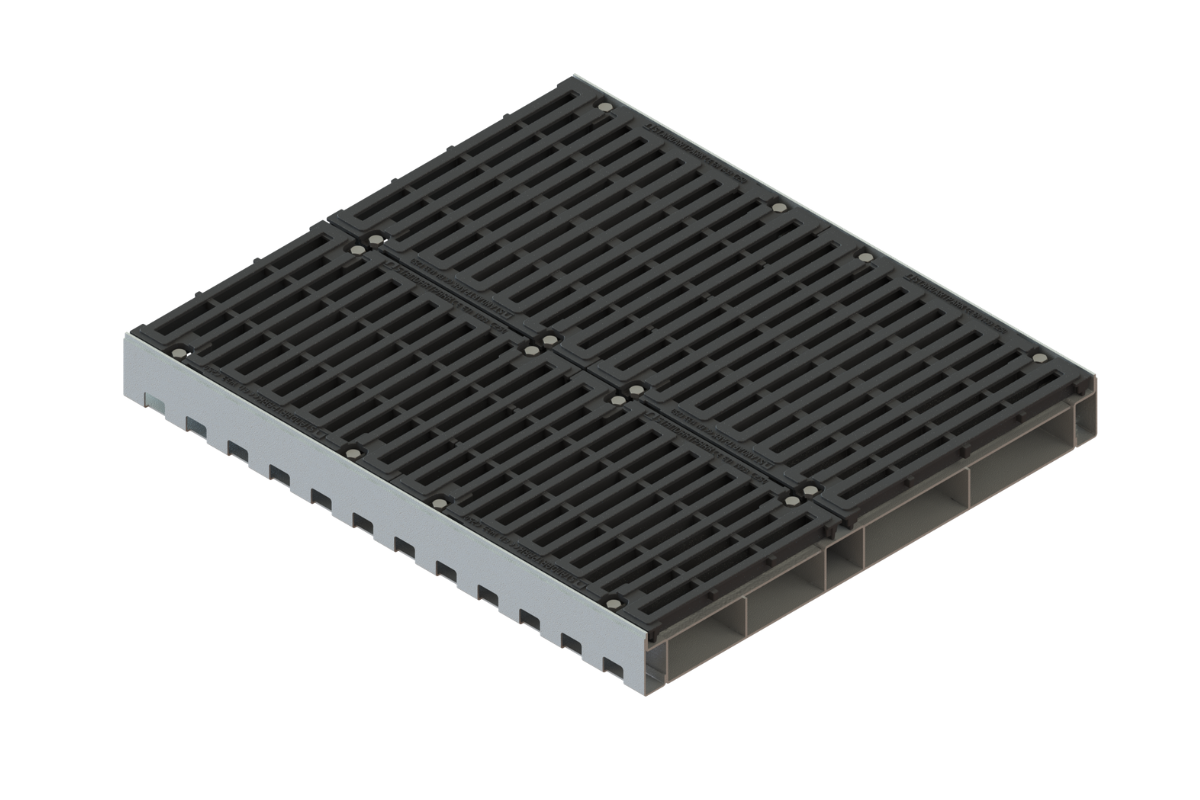

Мостовой лоток DN800 предназначен для установки чугунных щелевых водоприёмных решёток класса нагрузки C250. Решётки устанавливаются над каналами DN400 и обеспечивают поступление поверхностного стока внутрь водоотводной конструкции.

Для каждого из двух каналов DN400 используются предусмотренные конструкцией опорные зоны. Нагрузка от решёток передаётся только через штатные места опирания.

Внутренние перемычки между каналами не являются опорными элементами для решёток. Они не предназначены для восприятия нагрузки от чугунных элементов и не должны использоваться в качестве дополнительных точек опирания.

Внутренние перемычки

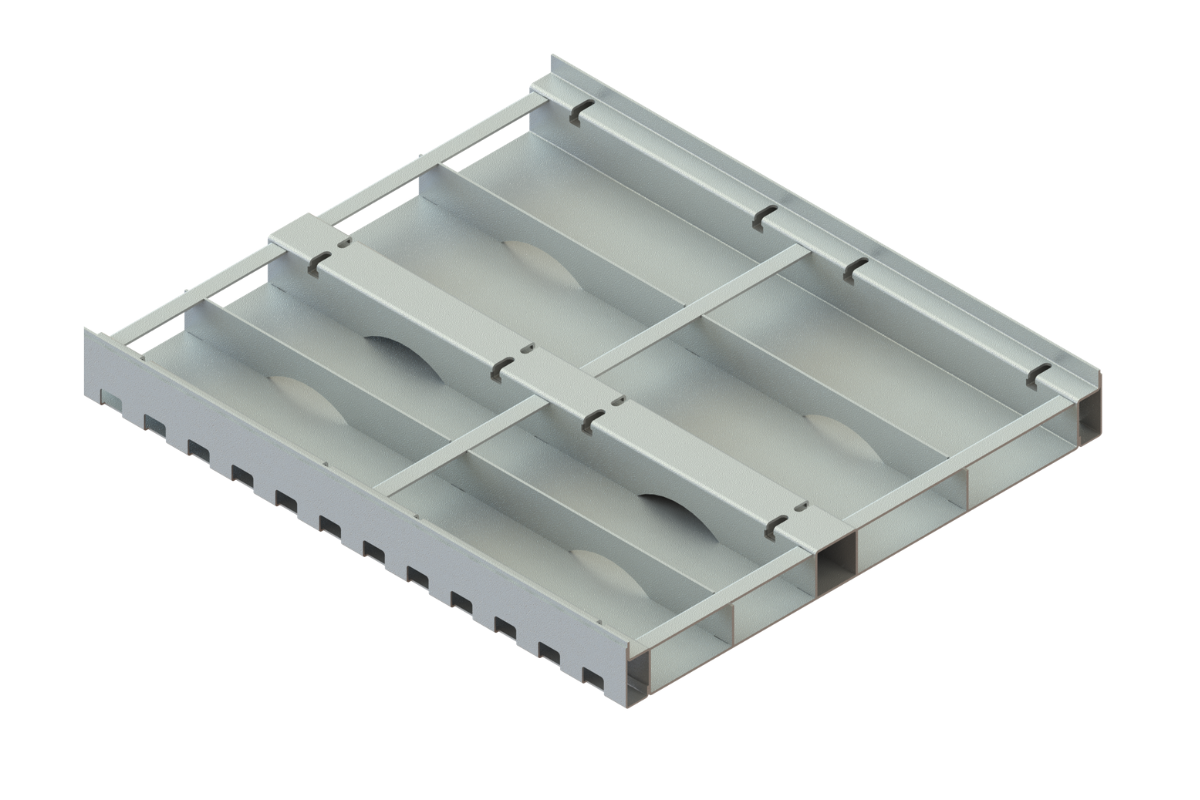

Конструктивной особенностью лотка DN800 является наличие трёх внутренних перемычек. Их функция связана с обеспечением стабильности геометрии металлической конструкции в процессе производства.

Перемычки позволяют сохранять заданную форму лотка во время нагрева, в том числе при проведении горячего цинкования. После изготовления они остаются частью конструкции, однако не выполняют роль разделительных перегородок, полностью изолирующих каналы друг от друга.

Благодаря сообщению между каналами DN400 вода может перемещаться внутри общего гидравлического пространства. Поэтому наличие внутренних перемычек не препятствует работе системы поверхностного водоотвода.

Выпуски для подключения водоотвода

Для присоединения лотка к дальнейшим элементам системы предусмотрена возможность изготовления выпусков диаметром DN150–DN500.

Размер выпуска выбирается с учётом проектного решения, расчётного расхода воды и конфигурации последующей системы. Лоток может подключаться к элементам ливневой канализации, трубопроводам и другим инженерным коммуникациям, предусмотренным проектом.

Широкий диапазон выпусков позволяет адаптировать мостовой водоотвод DN800 к различным схемам отвода поверхностного стока.

Монтаж мостового водоотводного лотка

Установка конструкции выполняется с использованием штатного крепежа. На один погонный метр предусматривается 16 болтов.

Лоток может монтироваться на различные типы опорных поверхностей. Конкретная схема установки определяется конструкцией мостового полотна и проектным решением.

Допускается использование различных вариантов гидроизоляции. Это позволяет интегрировать водоотводную конструкцию в мостовое полотно с учётом применяемой технологии устройства основания и гидроизоляционного слоя.

При монтаже особое внимание необходимо уделять правильному расположению водоприёмных решёток. Они должны опираться исключительно на предназначенные для этого штатные поверхности.

Где применяется лоток DN800

Мостовой водоотвод DN800 рекомендуется для участков, где требуется организованный сбор значительного объёма поверхностных вод.

Основные объекты применения:

• многополосные автомобильные мосты;

• крупные путепроводы;

• протяжённые мостовые сооружения;

• участки мостового полотна с большой площадью водосбора;

• зоны с высокой интенсивностью дождевого и талого стока;

• участки концентрации воды возле бортов пролётных строений;

• линии вдоль оси перелома поперечного профиля;

• другие транспортные сооружения, где требуется высокопроизводительный линейный водоотвод.

На мостовом полотне лоток целесообразно размещать в местах, к которым естественным образом направляется поверхностный сток. Такое расположение позволяет эффективно собирать воду через щелевые решётки и отводить её по внутренним каналам конструкции.

Принцип работы системы

Поверхностная вода с покрытия мостового полотна поступает через щелевые водоприёмные решётки в два канала DN400. Внутренние каналы сообщаются между собой, поэтому поступающий поток распределяется в общем гидравлическом пространстве.

Далее вода направляется вдоль линии водоотвода к предусмотренным проектом выпускам. В зависимости от схемы сооружения выпуск может соединяться с последующим участком ливневой или водоотводной системы.

Таким образом, лоток DN800 объединяет функции приёма, транспортировки и организованного отвода поверхностного стока в пределах одной линейной конструкции.

Преимущества мостового лотка DN800

• гидравлическое сечение DN800;

• два водоотводных канала DN400;

• сообщение между внутренними каналами;

• изготовление из оцинкованной стали;

• эффективный сбор дождевых и талых вод;

• применение на мостах и путепроводах;

• совместимость с чугунными щелевыми решётками C250;

• штатные зоны опирания водоприёмных решёток;

• три внутренние перемычки для сохранения геометрии при производстве и горячем цинковании;

• внутренние перемычки не используются для передачи нагрузки от решёток;

• возможность изготовления выпусков DN150–DN500;

• стандартное крепление штатным крепежом;

• 16 болтов на 1 погонный метр;

• возможность монтажа на различных опорных поверхностях;

• возможность применения различных гидроизоляционных решений;

• пригодность для объектов с большой площадью водосбора;

• возможность устройства непрерывного линейного водоотвода вдоль мостового полотна.

Мостовой водоотвод DN800 для больших объёмов поверхностного стока

Мостовой водоотводный лоток DN800 из оцинкованной стали предназначен для создания эффективной системы сбора и отвода поверхностной воды на крупных мостовых сооружениях и путепроводах.

Конструкция с двумя взаимосвязанными каналами DN400 формирует единое гидравлическое сечение DN800 и позволяет рационально использовать внутренний объём лотка. Совместимость с чугунными щелевыми решётками C250 обеспечивает организованный приём воды с поверхности мостового полотна, а возможность установки выпусков DN150–DN500 позволяет подключить конструкцию к различным схемам дальнейшего водоотведения.

Благодаря сочетанию увеличенного гидравлического сечения, оцинкованного стального исполнения и адаптивной схемы подключения лоток DN800 подходит для участков мостов и путепроводов, где необходимо обеспечить надёжный линейный отвод значительных объёмов дождевой и талой воды.
