Кровельные воронки

Поскольку вода – это враг для любой плоской кровли, балкона или террасы, на крыше всегда должен быть правильно и эффективно организована система дренажа. Идеальное решение в большинстве случаев – это кровельные водосточные воронки. Защищают здания от затопления и крышу от протекания в нижних точках, а именно там, где скапливается жидкость. Совместимы практически со всеми типами материалов гидроизоляции.

Продукция
Подробнее о кровельном водоотводе
Общая сортировка
Вид:

SitaDSS Ravana

  • Артикул: 280099
  • Материал: нержавеющая сталь
  • Гидравлическое сечение: DN50
  • Поверхность: гладкая
  • Цвет: серебристый

Цена и наличие по запросу

SitaDSS Multi

  • Артикул: 420399
  • Гидравлическое сечение: DN80
  • Поверхность: гладкая
  • Цвет: серый

Цена и наличие по запросу

SitaDSS Profi с фланцем

  • Артикул: 140299, 140499
  • Материал: полиуретан
  • Гидравлическое сечение: DN70
  • Питание: гладкая

Цена и наличие по запросу

SitaDSS Profi

  • Артикул: F140290, F140490
  • Материал: полиуретан
  • Гидравлическое сечение: DN70

Цена и наличие по запросу

Балконная воронка SitaMini

  • Артикул: 16...
  • Материал: полиуретан
  • Гидравлическое сечение: DN50 - DN70
  • Поверхность: гладкая
  • Цвет: белый и жёлтый

Цена и наличие по запросу

Балконная воронка SitaCompact с фланцем

  • Артикул: 19...99
  • Материал: полиуретан
  • Гидравлическое сечение: DN50 - DN70
  • Поверхность: гладкая
  • Цвет: жёлтый

Цена и наличие по запросу

Балконная воронка SitaCompact

  • Артикул: 19...
  • Материал: полиуретан
  • Цвет: жёлтый
  • Гидравлическое сечение: DN50 - DN70
  • Поверхность: гладкая

Цена и наличие по запросу

Парапетная воронка SitaIndra

  • Артикул: 1073...
  • Материал: полиуретан
  • Гидравлическое сечение: DN70
  • Поверхность: гладкая
  • Цвет: жёлтый

Цена и наличие по запросу

Парапетная воронка SitaEasy Go

  • Артикул: 183800
  • Материал: полиуретан
  • Гидравлическое сечение: DN50 - DN100
  • Поверхность: галдкая
  • Цвет: жёлтый

Цена и наличие по запросу

Парапетная воронка SitaEasy Plus

  • Артикул: 180...
  • Материал: полиуретан
  • Гидравлическое сечение: DN70 - DN150
  • Поверхность: гладкая
  • Цвет: жёлтый

Цена и наличие по запросу

Парапетная воронка SitaEasy

  • Артикул: 183...
  • Материал: полиуретан
  • Гидравлическое сечение: DN50 - DN100
  • Поверхность: гладкая
  • Цвет: жёлтый

Цена и наличие по запросу

Парапетная воронка SitaRondo

  • Артикул: 182...99
  • Материал: нержавеющая сталь
  • Гидравлическое сечение: DN50 - DN125
  • Поверхность: гладкая
  • Цвет: серебристый

Цена и наличие по запросу

Кровельные водосточные воронки: назначение и особенности

Кровельные воронки – это один из основных элементов при создании водоотвода с плоских крыш различным предназначением и типажом. Различные модели применяются совместно только с определёнными трубами – стальными, пластиковыми, чугунными.

Помимо плоских кровель применяются для отвода воды на балконах и террасах, например SitaCompact и SitaMini.

Водоотвод с плоской крыши здания предотвратит повреждение гидроизоляции, проникновение внутрь воды, преждевременное разрушения опорной конструкции строения, возникновение плесени и конденсата.

Для корректной и эффективной работы всей системы изделия нужно размещать в самой нижней точке с уклонов больше 5%. Для избегания закупорок размещают несколько воронок, которые подключены к одной трубе стока. Очень важно оснастить систему аварийным отливом, который отведёт жидкость при чрезмерных осадках без застоя воды.

Разделяют две основные системы для сбора дождевых стоков с крыши:

  • Традиционная (SitaStandard, SitaTrendy, Sita Multi, HL). Отвод дождевых вод осуществляется под гравитационным действием. (фото)
Sita Trendy - воронкаSita Standart - воронкаSita Multi - воронка
  • Вакуумная (SitaDSS Profi, SitaDSS Multi, SitaDSS Ravana). За счет отверстий образуется пониженное давление и таким образом создается вакуум, который помогает справиться с большим потоком воды.
SitaDSS Profi воронка с фланцемSitaDSS Ravana кровельная воронка

По типу конструкции воронки могут быть как с горизонтальным, так и с вертикальным выпуском(фото)

Места применения

Классифицируют кровельные воронки по типам поверхности:

  • для неэксплуатируемых и эксплуатируемых крыш;
  • На неэксплуатируемых плоских кровлях используют мягкий утеплитель, а не твёрдое и жесткое гидроизоляционное основание. Например: SitaDSS Profi

    SitaDSS Profi Воронка

  • для мембранных и битумных материалов;
  • Мембранные материалы используются на многослойных мягких крышах, а битумные – на однослойных и жестких. Воронки, которые применяются в таких случаях, имеют встроенный гибкий фартук из ПВХ или битума. SitaStandard, SitaTrendy.

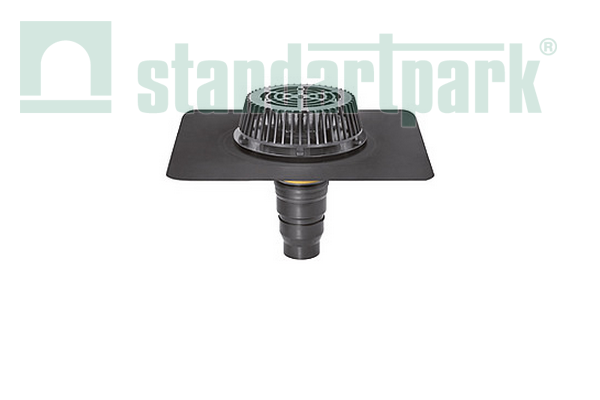

    Sita Trendy - воронка

  • для инверсионных и традиционных крыш;
  • Основное отличие инверсионной кровли заключается в том, что весь утеплительный слой находится над ковром гидроизоляции, а не под ним. Для таких покрытий можно воспользоваться подпорным элементом или воронкой с длинным корпусом. Например: HL

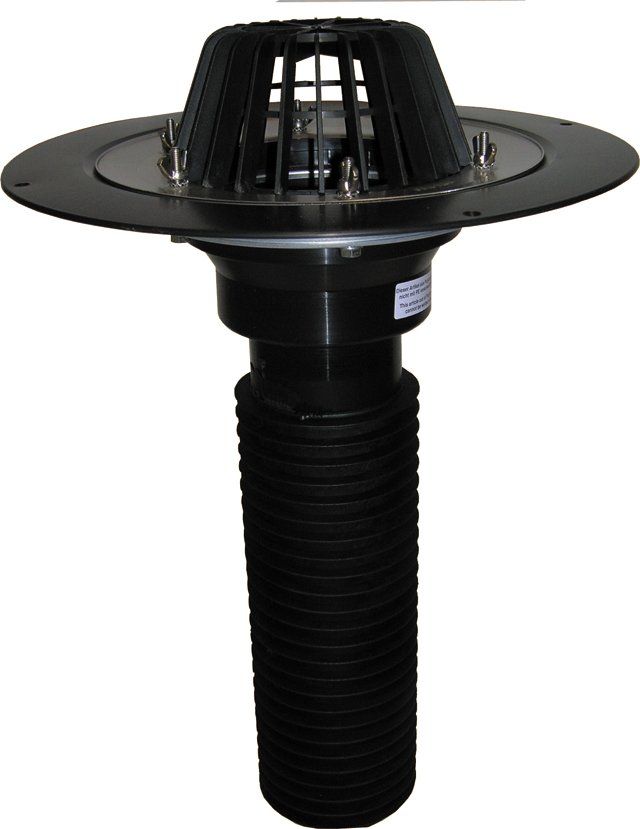

    Кровельная воронка HL

  • для террас и балконов;
  • Изделия меньше за размером и зачастую устанавливаются вместе с решетками или листоуловителями. Например: SitaCompact, SitaMini

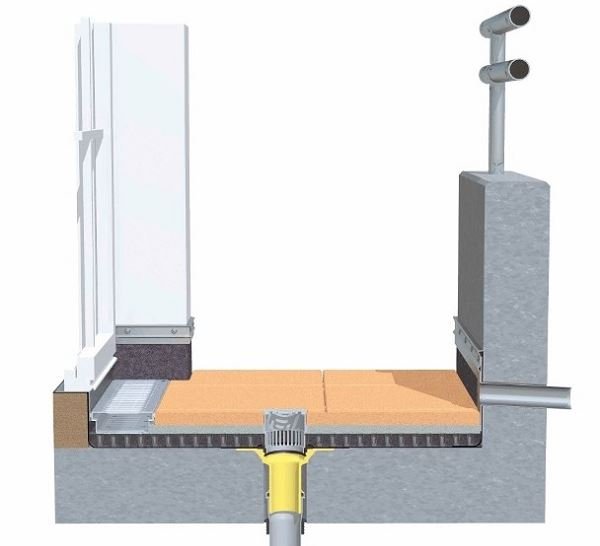

    Установки SitaCompact на балконе Стандартпарк

  • для озеленённых крыш
  • Устанавливаются практически все воронки (кроме балконных), но только вместе с шахтой озеленения, которая обеспечивает хороший отток жидкости из верхней части грунта.

    Шахта озеленения с воронкой

  • для парапетов
  • Устанавливаются в местах, где невозможно обустроить отвод воды через обычный вертикальный сток. Например: SitaTurbo, SitaRondo, SitaEasy, SitaEasy Plus, SitaEasy Go, SitaIndra.

    Установлена Парапетная воронка

  • ремонтные;
  • Используются для ремонта вышедших из строя изделий и предназначены для уменьшения финансовых затрат. Устанавливаются внутрь повреждённого изделия, а под новый фланец заводится верхний слой гидроизоляции.

    Преимущества кровельных водосточных воронок:

    • широкий диапазон рабочих температур от -50 до +100°C;
    • сбор жидкости с нескольких уровней;
    • большая пропускная способность системы;
    • устойчивость к агрессивным веществам, абразивному истиранию, УФ-излучению;
    • небольшой вес;
    • простота монтажа;
    • наличие в корпусе некоторых моделей электроподогрева, что увеличивает долговечность и надежность;
    • саморегуляция электроподогрева, и поэтому нет никакой необходимости в монтаже термостатов;
    • возможность установки внешнего обогревательного манжета SitaTherm;
    • низкое энергопотребление (до 35 Вт) с питанием от 220 В.

    Общее рекомендации по монтажу:M

    1. Систему сбора дождевой воды с плоских поверхностей строений следует организовывать при непосредственном строительстве, а не после.
    2. Перед началом установки плоскость необходимо визуально разбить на участки для эффективного расчета количества изделий и их расположения.
    3. Место монтажа заделать битумом;
    4. Позаботится о герметичности, прочности и надёжности сопряжения фланца или фартука с кровельным пирогом.
    5. Нужно установить решетку или листоуловитель, чтобы обезопасить систему от быстрого засорения.
    6. Если выпуск установлен выше точки замерзания, то необходимо оборудовать фланец обогревательным манжетом.
    7. Прижимной фланец монтируется в последнюю очередь для крепления гидроизоляции к конструкции.

    При наличии изоляции с большим количеством слоёв, монтаж выполняется между ними. В однослойных применяют фрагмент из такого же материала. Для некоторых типов фартуков, соединений и других комплектующих применяется специальная технология сварки (спайки). Дополнительно возможно применение механических крепежей, включая дюбеля и шурупы.
