Система поверхностного водоотвода – незаменимый элемент инженерного обустройства территории, который позволяет эффективно убрать дождевую и талую воду, продлив срок эксплуатации асфальтового, тротуарного или любого другого вида покрытий. Тип элементов дренажа, которые используются для обустройства ливневой канализации, их размер, материал, класс нагрузки, гидравлические параметры, все это будет зависеть от объекта и его назначения, а также от геологических и метеорологических особенностей территории. Разработкой проектного решения занимается специальная служба инженеров-проектировщиков. Они принимают во внимание все особенности объекта, рельефа, климата, уровней расположения подземных вод, тип грунта и наличие других объектов или проложенных коммуникаций. На выходе получается пакет документов с чертежами, рекомендациями об установке, описанием и сметой на все необходимое для системы водоотвода на конкретном участке. Легко и просто. Остается только реализовать на объекте.

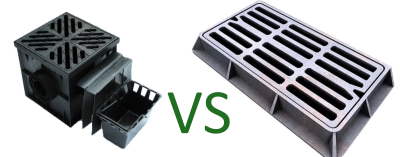

Но, прежде чем обратиться к специалистам, все ищут информацию об ливневке и ее составляющих в интернете, просматривают сайты производителей или продавцов, торговых домов или интернет-магазинов. Материалов много, номенклатура разнообразная, и как результат, начинается путаница. Чтобы упростить понимание хотя бы немного, мы подготовили сравнительную таблицу, которая поможет разобраться в том, в чем разница между дождеприемниками для ливневой канализации и чугунными дождеприемниками. Согласитесь, названия очень похожие, но назначение элементов функционально разное.
Элемент точечного водоотвода стандартной серии, предназначенный для локального сбора и отведения стоков с поверхности или возле кровельных водостоков. Сверху может накрываться защитной дренажной решеткой, комплектоваться грязесобирающей корзиной. Соединяется с трубами канализационной сети для дальнейшего отвода собранной жидкости.
Представляет собой специальную емкость прямоугольной, круглой или тангенциальной формы. Серии S'park и Basic.
Возможный размер дождеприемников PolyMax: 300х300, 400х400 и 500х500мм.
Прочный морозостойкий модифицированный пластик. Цвет – черный. Легкий по весу, просто транспортируется и не нуждается в дополнительных трудозатратах при сборке/монтаже.
Для усиленной версии водоотвода используют дождеприемные колодцы (из полимербетона и фибробетона).
В зависимости от типа изделия и разновидности водоприемной решетки, способны выдерживать нагрузки класса A15, B125, C250 согласно EN 1433, что соответствует показателям в 15 kN, 125 kN и 250 kN.(надо ли указывать эти kN?)
Территории с небольшими нагрузками на поверхность: пешеходные зоны и велосипедные дорожки; садовые, дачные и приусадебные участки, городские дворовые территории, парковки и гаражи, тротуары, предприятия автосервисы и пр.
- Длительный срок службы;
- Современный дизайн;
- Невосприимчивость к воздействию коррозии и агрессивных химических веществ;
- Морозостойкость;
- Соответствие ГОСТу;
- Небольшой вес и легкость транспортировки;
- Наличие заготовок под отверстия для соединения с лотками и канализационными трубами;
- Возможность монтажа в местах с ограниченной глубиной заложения, обычной или наращивание высоты путем установки друг на друга.
- Простота обслуживания.
Процесс установки включает следующие шаги:
- Подготовка выемки.
- Укладка основы обоймы из раствора.
- Монтаж точечного водосборника.
- Подключение к другим элементам системы и выравнивание по высоте.
- Установка дренажной решетки для предотвращения деформации пластиковых стенок в момент бетонирования.
- Завершение формирования бетонной обоймы с помощью устройства опалубки.
- Установка корзины внутрь, фиксация решетки.

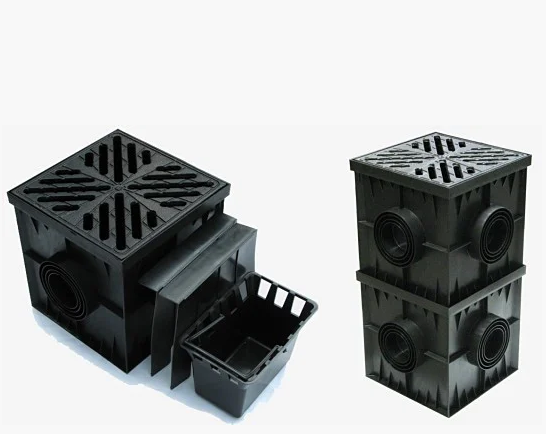

Конструкция дождеприемников PolyMax Basic позволяет установку одного элемента на другой с целью наращивания высоты изделия.
Лучшее решение для сбора и устранения воды с проезжей части дорог и других мест скопления поверхностных вод. Представляет собой чугунный канализационный люк с отверстиями в крышке для пропускания жидкости внутрь. Устанавливаются на опорную плиту или дождеприемный колодец. Конструкция состоит из корпуса (горловины) и ячеистой решетки-крышки.
Форма изделия – круглая или прямоугольная. С обычным или самонивелирующимся корпусом. Тип: малый (Д), большой (ДБ), магистральный (ДМ), усиленный (ДУ), сверхтяжелый (ДС). (вот тут возможно надо указать более полную таблицу типов:
- Д - Дождеприемник малый
- ДБ1, ДБ2 - Дождеприемник большой
- ДК - Дождеприемник круглый
- ДМ - Дождеприемник магистральный
- ДМ2, ДС1 - Дождеприемник сверхтяжелый
- Л - Легкий люк
- ЛМ - Легкий малогабаритный люк
- Р - Ремонтная вставка
- С - Средний люк
- СТ - Сверхтяжелый люк
- Т - Тяжелый люк
- ТМ - Тяжелый магистральный люк)
Серый чугун – сплав железа с углеродом, где присутствует графит в виде хлопьевидных, пластинчатых или волокнистых включений. Изделия из СЧ – менее прочные, в 2.5 раза тяжелее, но дешевле.
Высокопрочный чугун – углерод в виде шаровидного графита равномерно распространен в железе. Изделия ВЧ прочнее, легче СЧ, но дороже.
Чугунные дождеприемники очень прочные и способны выдерживать нагрузки:
- СЧ-20 – класс В125-C250 (до 12,5-25 тонн);
- ВЧ-50 – класс C250-E600 (до 25-60 тонн).
Спецификация объекта установки зависит от типологии, чтобы правильно и легко подобрать нужный вариант поможет класс нагрузки и маркировка.
- Д – пешеходные зоны
- ДБ– обочины, автостоянки
- ДМ – автодороги городского типа
- ДУ – автомагистрали, АЗС
- ДС – аэродромы и др.
- Соответствие производства стандартам качества согласно ГОСТ 3634-2019.
- Выдерживание высоких нагрузок от 1,5 до 60 тонн (класс А15-Е600 по EN 1433)
- Возможность установки на объектах любого типа и назначения.
- Легкость обслуживания.
- Наличие антивандальной защиты, что убережет от возможных краж.
- Обеспечение безопасности для передвижения пешеходов, такелажных и транспортных средств.
- Высокие водопропускные способности.
- Долгий срок эксплуатации.
- Возможность фиксации в открытом состоянии для простоты инженерного обслуживания.
Установка осуществляется также , как и обычных канализационных люков - на опорную плиту или же дождеприемный колодец.
- Фиксация горловины с помощью болтового крепления или бетонирования (обратите внимание на уровень расположения вровень с поверхностью и отсутствие попадания раствора в пазы для решетки).
- Установка самой крышки дождеприемника в корпус.
Прямоугольные изделия, как правило, монтируются безфланцевой стороной корпуса к бордюрному камню перпендикулярно оси улиц.
Судя из сравнительного анализа - оба элемента отыгрывают свою роль в организации поверхностного дренажа, только предназначение и функциональные особенности у них разные. Единственное, что у них общее - это непосредственная причастность к точечному водоотводу. Если у вас остались вопросы по этой продукции или желаете уточнить некоторые параметры - обращайтесь! Специалисты компании Стандартпарк с радостью ответят на вопросы, помогут с выбором и даже подберут для вас проектное решение.
