Полимербетонный водоотводный моноблок DN200 H410 D400 с ревизионной полимербетонной решёткой

Водоотводный моноблок DN200 H410 D400 для объектов с интенсивным движением транспорта

Автомобильные дороги, автозаправочные станции и промышленные территории предъявляют повышенные требования к инженерным системам поверхностного водоотвода. Здесь недостаточно обеспечить только быстрый приём дождевой воды — конструкция должна сохранять прочность под воздействием тяжёлого транспорта, выдерживать многолетние динамические нагрузки и не терять расчётную пропускную способность.

Полимербетонный водоотводный моноблок DN200 высотой 410 мм класса нагрузки D400 разработан для эксплуатации именно в таких условиях. Благодаря увеличенной монтажной высоте канал получает дополнительный внутренний объём, что особенно важно при интенсивных осадках и больших площадях асфальтовых покрытий. Моноблочная конструкция исключает слабые места, характерные для сборных систем, а съёмная полимербетонная решётка обеспечивает быстрый доступ для контроля и обслуживания без демонтажа элементов линии водоотвода.

Области применения

Полимербетонный моноблок DN200 H410 D400 предназначен для объектов, где сочетаются высокая транспортная нагрузка и значительный объём поверхностного стока.

• улиц районного значения;
• транспортно-пересадочных узлов;
• автозаправочных комплексов;
• территорий автосервисов и дилерских центров;
• промышленных предприятий;
• внутренних дорог индустриальных парков.

Класс нагрузки D400 позволяет эксплуатировать систему на участках с регулярным движением грузовых автомобилей, коммунальной техники и специализированного транспорта массой до 40 тонн.

Высота 410 мм — резерв гидравлической производительности

При проектировании линейного водоотвода одним из важнейших параметров становится не только ширина гидравлического сечения, но и внутренний объём канала.

Исполнение H410 обеспечивает дополнительный запас по сравнению с более компактными моделями и позволяет системе эффективнее работать в периоды пиковых осадков.

Практические преимущества увеличенной высоты:

• повышение объёма временного накопления поверхностного стока;
• снижение вероятности выхода воды на покрытие;
• более равномерное распределение потока по длине трассы;
• устойчивость работы при кратковременных экстремальных ливнях;
• возможность проектирования более протяжённых линий водоотведения без увеличения гидравлического сечения.

Для объектов транспортной инфраструктуры такая высота считается универсальной и часто применяется в проектах нового строительства.

Почему моноблочная конструкция эффективнее сборных решений

На транспортных объектах основная нагрузка приходится не только на корпус водоотводного канала, но и на узлы соединения элементов конструкции.

В моноблочной системе отсутствуют характерные для традиционных лотков слабые зоны, связанные с посадочными полками и отдельными опорными элементами.

Это обеспечивает:

• более равномерную передачу нагрузки на корпус;
• уменьшение концентрации напряжений;
• высокую устойчивость к циклическим воздействиям;
• отсутствие деформации посадочных поверхностей;
• сохранение проектной геометрии канала в течение всего срока службы.

Именно поэтому моноблочные системы всё чаще применяются при строительстве современных транспортных объектов с высокой интенсивностью движения.

Полимербетон — материал для эксплуатации в агрессивной городской среде

Поверхностный сток с автомобильных дорог содержит не только воду, но и песок, частицы шин, нефтепродукты, противогололёдные реагенты и другие химически активные вещества.

Полимербетон устойчив к подобным воздействиям благодаря своим физико-механическим свойствам.

Материал обеспечивает:

• химическую стойкость к агрессивным средам;
• отсутствие коррозии;
• минимальное водопоглощение;
• высокую морозостойкость;
• устойчивость к абразивному износу;
• сохранение прочности при постоянном воздействии влаги;
• гладкую внутреннюю поверхность, уменьшающую накопление загрязнений.

Такие характеристики позволяют значительно увеличить срок службы системы поверхностного водоотвода даже в сложных эксплуатационных условиях.

Ревизионная полимербетонная решётка — контроль состояния системы без сложного обслуживания

Одним из преимуществ данной модели является наличие съёмной ревизионной решётки из полимербетона.

Конструкция позволяет:

• выполнять регулярный осмотр внутреннего канала;
• удалять песок и дорожный мусор;
• контролировать состояние линии водоотведения;
• проводить профилактическое обслуживание без вскрытия покрытия;
• поддерживать расчётную пропускную способность системы.

Полимербетонная решётка отличается высокой прочностью, устойчивостью к истиранию и не требует дополнительной антикоррозионной защиты.

Крепление решётки — рассчитано на транспортные нагрузки

Надёжная фиксация ревизионной решётки особенно важна на объектах с интенсивным движением транспорта, где крепёж постоянно испытывает вибрационные и ударные воздействия.

Для крепления применяется стандартный комплект метизов:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Такая схема обеспечивает:

• устойчивость соединения при циклических нагрузках;
• предотвращение смещения решётки;
• сохранение прочности узла крепления;
• удобный демонтаж при техническом обслуживании;
• возможность использования стандартного инструмента при монтаже.

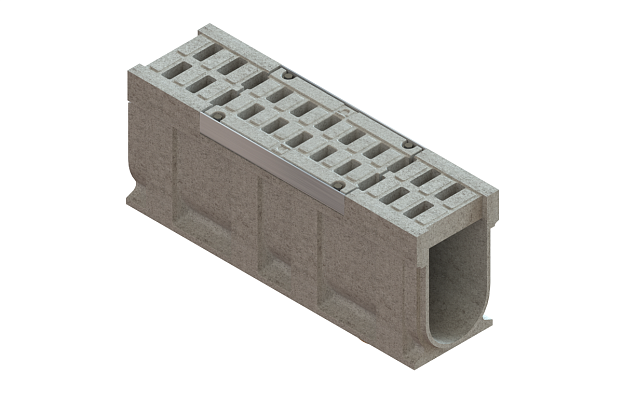

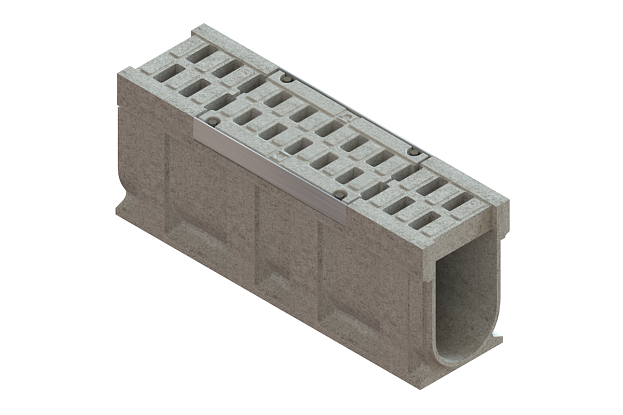

Цветовые решения

Для различных типов покрытий доступны несколько вариантов исполнения:

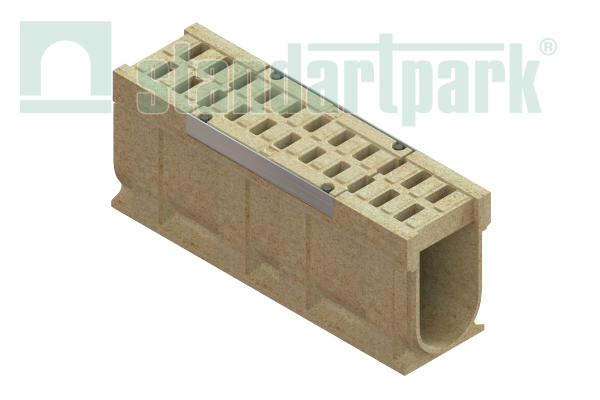

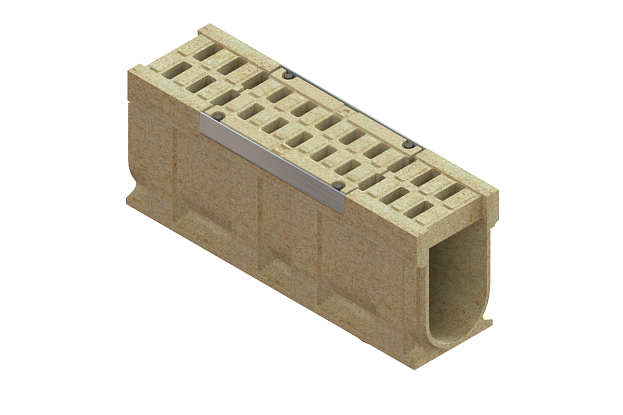

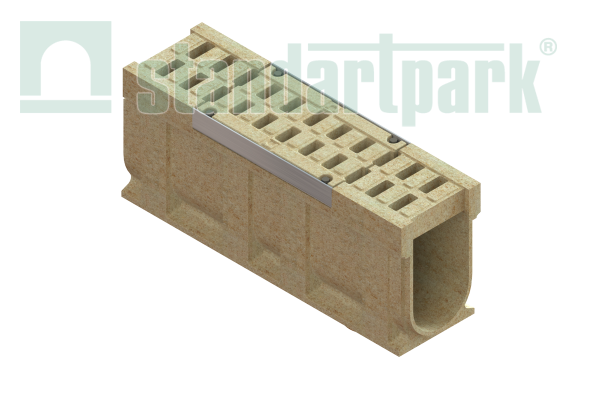

• песочный — базовое решение для большинства объектов;

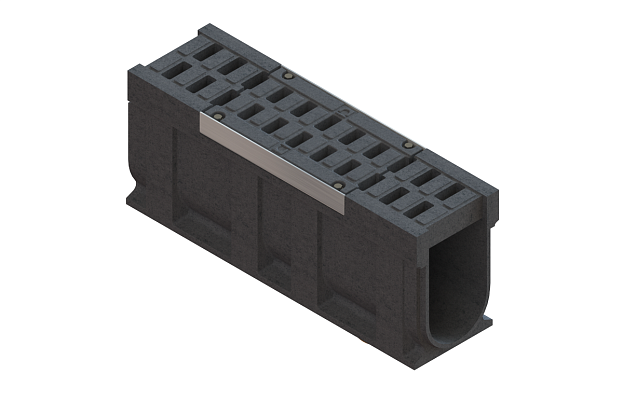

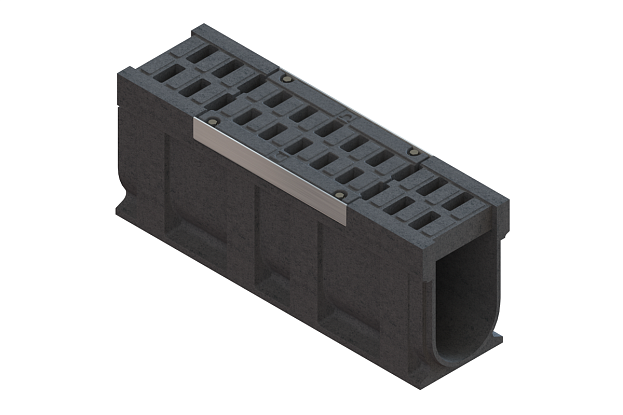

• чёрный — оптимален для асфальтовых дорог, АЗС и транспортной инфраструктуры;
• серый — рекомендуется для бетонных площадок, логистических комплексов и производственных территорий.

Дополнительные цветовые исполнения доступны по индивидуальному заказу.

Технические характеристики

• гидравлическое сечение — DN200;
• монтажная высота — 410 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• тип конструкции — моноблочный канал линейного водоотвода;
• обслуживание — через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки D400 проводятся исключительно для изделия в полной комплектации «моноблок + решётка», что гарантирует соответствие заявленным прочностным характеристикам.

Практические рекомендации проектировщика

Для автомобильных дорог, логистических площадок и объектов с интенсивным движением транспорта выбор высоты водоотвода часто оказывается не менее важным, чем выбор гидравлического сечения. Высота 410 мм обеспечивает дополнительный гидравлический резерв без существенного увеличения ширины системы, что позволяет эффективнее использовать пространство дорожной конструкции и снизить вероятность локальных подтоплений во время интенсивных осадков.

Подберём систему водоотведения под ваш проект

Если необходимо определить, достаточно ли гидравлического сечения DN200 для конкретного объекта или требуется переход на другое исполнение, инженеры нашей компании бесплатно выполнят гидравлический расчёт, оценят площадь водосбора, интенсивность дождевых осадков, особенности рельефа и транспортные нагрузки. По результатам расчёта мы поможем подобрать оптимальную модель моноблока, соответствующую требованиям проекта и обеспечивающую надёжную работу системы поверхностного водоотвода на протяжении всего срока эксплуатации.
