Отвод воды с террасы

водоотвод с террасы.jpg


Как защитить террасу от пагубного воздействия воды?

Терраса – открытая часть помещения для приятного времяпрепровождения. С каждым годом интерес к их строительству возрастает. Стоит учесть, что такого рода площадки являются уязвимыми местами с точки зрения риска подтопления дождевыми и талыми водами, что зачастую происходит из-за неправильного обустройства водоотвода с поверхности. Это не только создает неудобство пребывания на территории, но и приводит к преждевременному разрушению ее покрытия. Особенно опасно в таком случае резкое снижение температуры.

Не менее важна установка гидроизоляции. Для этого используются полимерно-битумные материалы, которые устойчивы к повреждениям и механическим нагрузкам. Укладывать их рекомендуется внахлест, особенно большой площади покрытия. Края заводятся под террасу. Пол делают из тротуарной плитки, террасной доски, гравия или газона. Воду собирать необходимо как с поверхности, так и с гидроизоляции.

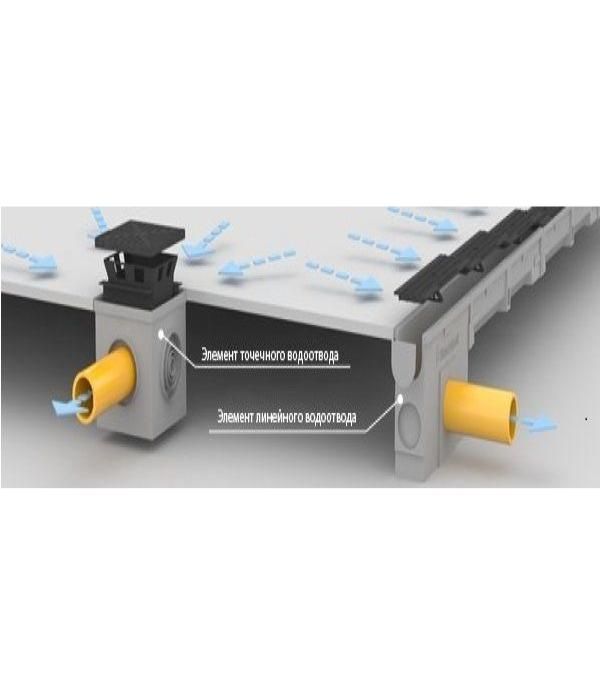

Точечный и линейный водоотвод

Устранение влаги, накопившейся после дождя на террасе производится с помощью точечного и линейного водоотвода. Точечный - представленный трапами, кровельными воронками. Размещается данный водоотвод внутри покрытия, что избавляет от проблемы замерзания. Материал изготовления таких элементов может быть различным: пластик, чугун, нержавеющая сталь. С целями избегания травматизма при передвижении и предотвращения попадания мусора внутрь системы они накрываются чугунными или нержавеющими решетками. При обустройстве такой системы важно к каждой точке сброса организовать конвертную разуклонку.

Линейный водоотвод – это линия нержавеющих или полимербетонных лотков. Такие каналы в связи с особенностями мест установки имеют небольшую глубину, накрываются декоративными водоприемными решетками. Для сбора жидкости с гидроизоляции боковины оснащены дополнительными отверстиями. Дно имеет уклон, что улучшает транспортировку собранных стоков к точке сброса. Лотки могут стоять самостоятельно или примыкать к стене.

Конкретный тип подбирается в зависимости от конструкции и размеров территории. Также стоит учитывать особенности региона (среднестатистическое количество осадков) и предполагаемый уровень нагрузки. Эти характеристики определяют и необходимую глубину заложения.

Способы обустройства террасы

Выпуклый пол. На этапе строительства поверхности придают определенный уклон. По нему вода стекает к краям площадки, где она попадает в дождеприемники и далее – в канализационные трубы, а по ним - в водосборный колодец. Размер дождеприемников определяется площадью террасы и предполагаемым количеством стоков. Такой тип пола нуждается в двух шарах гидроизоляции. Поверх нее монтируют трубы водоотвода с уклоном в сторону нижней точки не менее 2см на метр трубы и заливают стяжку под плиточное покрытие. Важно проверить, не застаивается ли вода внутри.

Водосбор конвертного типа. В этом случае пол террасы укладывается с легким уклоном в одну точку, где устанавливается дождеприемник с присоединенной сливной трубой. Их диаметр может быть 50мм или 100мм. Это зависит от количества стоков. Такой вариант требует точных расчетов и квалифицированного исполнения с соблюдением всех правил. В противном случае луж на террасе не избежать.

Линейный дренаж. Водоотвод обустраивается одновременно с укладкой напольного покрытия, так как не требует прокладки труб в стяжке. Сток воды в лотки осуществляется небольшим уклоном пола в сторону желоба. На каждый метр длины канала создается уклон 2-4см в направлении стока. Такая конструкция обеспечивает беспрепятственный сток воды за пределы террасы. Этот показатель может отличатся в зависимости от геологических особенностей территории. Непосредственно перед пескоуловителем уклон делают минимальным, чтобы взвешенные частицы успевали оседать.

Дождеприемник S'park пластиковый 250х250 с пластиковой решеткой - Стандартпарк

Дождеприемник S'park пластиковый 250х250 с пластиковой решеткой

  • Артикул: 08670811-1
  • Материал: пластик
  • Ширина, мм: 250
  • Высота, мм: 246
  • Длина, мм: 250
Цена : 805.00 руб.
Решетка водоприемная для дождеприемника S’park щелевая пластиковая кл. А15 - Стандартпарк

Решетка водоприемная для дождеприемника S’park щелевая пластиковая кл. А15

  • Артикул: 368814
  • Материал: пластик
  • Ширина, мм: 247
  • Высота, мм: 35
  • Длина, мм: 247

Цена и наличие по запросу

Дождесборник S'park круглый пластиковый с решеткой водоприемной пластиковой кл. А15 - Стандартпарк
/upload/resize_cache/iblock/bf4/240_160_2/bf4f7bf84ada27ccd60f4269e7df7d95.jpg

Дождесборник S'park круглый пластиковый с решеткой водоприемной пластиковой кл. А15

  • Артикул: 083720-1
  • Материал: пластик
  • Ширина, мм: 283
  • Высота, мм: 310
  • Длина, мм: 283
Цена : 690.00 руб.

Размещение конструкции водоотвода

Сточные системы на террасах могут исполняться в качестве пристенных и поперечных каналов, элементов точечного устранения стоков. Пристенные каналы отлично справляются с большим количеством осадков, предотвращая образование луж. Конструкция перфорированных стенок позволяет регулировать глубину заложения дренажа. Таким образом она соответствует ожидаемым объемам жидкости.

Преимущества пристенных каналов:

  • Надежность эксплуатации;
  • Безопасность;
  • Устранение большого количества стоков;
  • Устойчивость к различным погодным условиям;
  • Защита помещений от попадания влаги внутрь;
  • Предотвращение образования луж;
  • Эстетичный внешний вид.

Поперечные каналы связывают пристенный дренаж с водосточной воронкой или трапом, тем самим обеспечивая сток жидкости. Для этого один конец линии присоединяется к пристенному лотку, а другой к верхней секции воронки. Полный профиль шириной 100мм и высотой 30мм размещается в дренажном слое террасы. Если покрытия укладываются на бетонное основание, стоит применять лотки без перфорированных стенок.

Трапы или водосточные воронки устанавливаются в самых нижних точках площади. Поверхность должна быть плоской с целью безопасности передвижения. Верхняя секция выполняет роль ревизии для доступа к воронке. Изделие имеет перфорированные стенки, съемную решетку. Зажимные фланцы позволяют надежно присоединить воронку к гидроизоляционному слою покрытия.

Преимущества трапов:

  • Высокая пропускная способность;
  • Прочность;
  • Компактность;
  • Стойкость к воздействию агрессивных веществ;
  • Устойчивость к термическим воздействиям;
  • Эстетичный внешний вид.

Выбор трапа должен обосновываться его расчетной пропускной способностью в ее сопоставлении с предполагаемым количество атмосферных осадков. Соответствие материалу гидроизоляции позволит избежать протекание воды. Для стока жидкости должна быть обустроена ливневая канализация. Иногда, при водоотводе в большую систему, есть потребность применения трапов с двойным затвором, которые предотвращают появление неприятного запаха.

Проектирование и установка водоотвода с террас

Обустройство системы отвода стоков без проведения предварительных расчетов – бессмысленная трата денег, поскольку невозможно «на глаз» предугадать необходимые места размещения каналов, трапов, их размеры. С одной стороны, вы рискуете построить дренаж, который не справится с задачей, с другой – нецелесообразная установка более мощной системы приведет к неоправданным денежным затратам.

Для проектирования водостока с эксплуатируемых террас необходимо оперировать следующими показателями:

  • Среднее количество атмосферных осадков в регионе, толщина снегового покрова в зимний период;
  • Площадь для отвода стоков;
  • Наличие и место расположения существующих коммуникаций;
  • Показатель пропускной способности почвы в месте расположения террасы.

Все эти показатели принимаются во внимание при осуществлении расчетов для выбора типа и места установки водоотводной системы. Также они определяют глубину ее установки. Конкретную информацию можно узнать у соседей, у которых обустроена ливневка, или в специализированных строительных организациях. В основном при сечении лотков не более 50см глубина заложения – 30см, при более крупных диаметрах – 70см. Слишком углублять ливневку нецелесообразно. В случае необходимости рекомендуем провести утепление ее элементов.

Водосточный желоб следует размещать по всей ширине террасы, а верхний уровень, направленный к воронке, должен находится на 150 мм ниже водонепроницаемого покрытия.

Трап обустраивается в самой нижней точке и образует герметичное соединение со сливной трубой. Накрывается решеткой, что предотвращает засорение стояка мусором. Крепится воронка, в зависимости от типа, способом вклеивания или прижима нержавеющими шурупами. Для предотвращения образования конденсата воронки и трубопроводы изолируют алюминиевой фольгой или минеральной ватой. Для простоты обслуживания необходимо обеспечить свободный доступ к трапу.

Водоотвод приподнятых над землей террас организовывается с помощью концевых водосточных профилей. В этом случае площадку создают с небольшим уклоном таким образом, чтобы вода стекала в лотки, которые направляют ее в точку водосбора. Устанавливаются каналы на стяжку таким образом, чтобы их поверхность была на уровне с напольной плиткой или ниже нее на 0,5-1 мм.

Несмотря на то, что процесс обустройства отведения стоков кажется несложным, очень важно доверить эту работу специалистам. Любая ошибка в ходе работы или компромисс при выборе материалов приведут к дополнительным затратам на исправление последствий. Рекомендуем обратится к специалистам компании Стандартпарк. Они знают и расскажут вам, как правильно и экономически целесообразно обустроить свою систему водоотвода, помогут подобрать качественные элементы.
