Монтаж водоотводных лотков

Standartpark

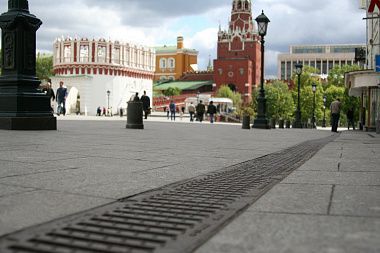

поверхностный дренаж

Лотки внешнего водоотвода: правила установки и монтажа

Необходимость обустройства водоотвода – неоспоримый факт, так как большое количество ливневых и сточных вод пагубно воздействуют не только на дорожные покрытия, но и могут разрушить фундамент дома. Он одинаково важен как в промышленном строительстве, так и для частного применения. Рекомендуется комплексная установка всех типов систем водоотведения: водосток с крыши, поверхностный и внутренний дренаж, отведения грунтовых вод. Таким образом, проводится сбор осадков и сточных вод с направлением в канализацию. Поверхностный водоотвод предотвращает появление на территории луж, а дренажные трубы отводят просочившуюся в землю влагу.

Система линейного поверхностного водоотвода представлена линией лотков с решетками, пескоуловителей, дождеприемников, труб, соединительных элементов. Каналы могут быть открытыми или закрываться решетками.

По типу лотков различают:

  • Сточный канал представлен желобами из пластика или бетона, которые по всей длине доступны для стоков. Могут быть открытыми или покрывается решеткой.
  • Блок монолитный – полимербетонная моноконструкция, состоящая из лотка и решетки.
  • Кюветный – желоб открытого типа, который является частью дорожного полотна.
  • Open Slot – полимербетонные лотки типа «гребенка», которые используются совместно с трапами.
  • Водоотводный бордюр – камень с отверстиями для дренажа стоков.

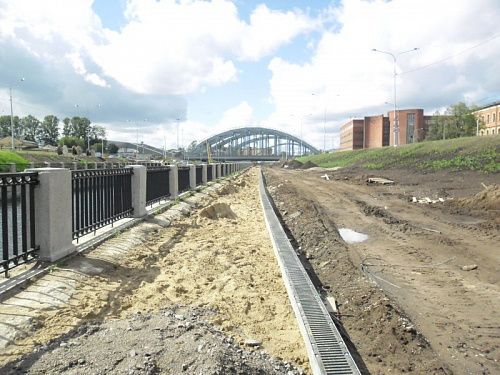

установка водоотводных каналовНа объектах с высокими эстетическими требованиями и небольшим количеством стоков на лотки устанавливают щелевые насадки, которые позволяют сделать канал почти незаметным, оставляя маленькое отверстие для сбора стоков.

По материалу изготовления для обустройства ливневой канализации, в зависимости от места применения, возможно использование пластиковых, бетонных и полимербетонных лотков. От типа сырья напрямую зависит технология монтажа.

Пластиковые желоба легкие по весу, их монтаж не требует особых усилий. Устанавливаются в местах с небольшими нагрузками и умеренным количеством осадков.

Бетонные обладают прочностью, что позволяет поддавать их нагрузкам. Изделия популярны при обустройстве водоотвода на территориях коттеджных участков. Из-за большого веса для их установки требуется специализированная техника.

При изготовлении полимербетонных лотков в состав материала добавляют полимеры. Такие изделия не боятся механических повреждений, выдерживают высокие нагрузки.

Как правильно установить водоотводные лотки

Технология установки каналов кажется несложной: вырыть канаву, произвести укладку лотков и зафиксировать бетоном. Залог обустройства качественного водоотвода - проектирование. Для монтажа желобов необходимо привлечение специалистов, которые смогут учесть все факторы, воздействующие на дренажный лоток: особенности мест установки, тип грунта, глубину его промерзания. Так при замерзании почвы более чем на один метр при неправильной укладке лотки буквально выталкиваются. В некоторых случаях требуется дополнительная опора для каналов. Учитывайте особенности лотков водоотвода в зависимости от материала изготовления и целесообразность их применения в той или иной местности.

Чтобы дренажная система долго и качественно выполняла свои функции, придерживайтесь правил:

  1. Выбирать тип лотков исходя от предполагаемого уровня нагрузки на поверхность.
  2. Диаметр канала должен быть достаточным для отвода максимального количества осадков в конкретной местности.
  3. Угол наклона желоба к канализации должен составлять не менее чем 3мм на 1 м.
  4. Чтобы предотвратить засорение конструкции и поддержать в рабочем состоянии, применяйте пескоуловитель.
  5. Для безопасности передвижения и задержания крупного мусора используйте решетки.

Хорошо себя зарекомендовали бетонные изделия, особенно их модификации – фибробетонные. Они универсальные, выдерживают большие нагрузки, устойчивы к воздействию агрессивных веществ. Их установка производится в соответствии со строительными правилами.

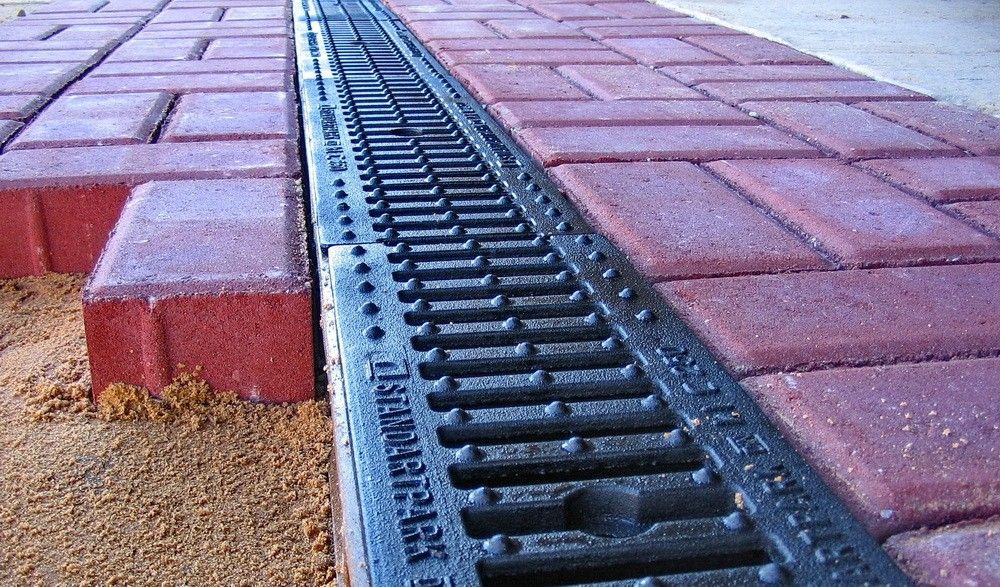

Монтаж водоотводных лотков предусматривает несколько этапов:

  1. Разметка территории, обозначение линий укладки дренажа.
  2. Рытье траншеи, которая должна быть шире лотков примерно на 30-40см и глубже на 10-15см. Это место для формирования подушки.
  3. Подготовка основания для укладки лотков. Система, устроена непосредственно в землю имеет риск деформации под воздействием физических и механических факторов. Кроме того, сформированное основание предотвращает осыпание грунта и смещение лотков. А главное – позволяет создать необходимый уклон для водостока. Оптимально формировать такое основание из поочередности шаров бетона, песка, и щебня. Толщина утрамбованного слоя должна составлять 10см.
  4. Создание гидроизоляции – укладка водонепроницаемой пленки.
  5. Установка пескоуловителя или дождеприемника в местах соединения линии лотков и канализации. Если предвидится установка пескоуловителя, то монтаж начинается именно с этой опорной точки. Располагается в нижней точке водослива. Соединяется с канализационными колодцами с помощью труб.
  6. Укладка лотков по центру траншеи на основание с созданием уклона для беспрепятственного стока. После стыковки лотков пазы между элементами стоит герметизировать полиуретановым герметиком, что обеспечивает водонепроницаемость стыков.
  7. Болтовое крепление решеток. Места сопряжения предварительно очищаются. Рекомендуем также во время монтажных работ накрывать каналы пленкой, чтобы бетонная смесь не попадала внутрь.
  8. Перед заливкой бетонной обоймы по бокам лотка устанавливаются крепежи и распорки. Для каналов классов нагрузки A15 или B125 позволяется неполное бетонирование обоймы. Если же предполагается нагрузка на поверхность соответствующая классу D400 и выше заливка по всей высоте с использованием фиксаторов обязательна.
  9. Обустроена система с решетками должна находиться на 5см ниже поверхности. Если глубина недостаточна, залейте скаты бетоном. Это также предотвратит отталкивание лотков при промерзании грунта.

Как соединять водоотводные лотки между собой? Монтаж каналов следует осуществлять встык. Легкие полимерные элементы можно предварительно собрать, а потом уже вставлять в траншею. Между собой соединяются отдельные желоба по принципу шпунт-паз. Бетонные каналы собирают непосредственно в траншее. Швы, независимо от материала изготовления лотка, скрепляются герметиком, что продлит строк эксплуатации. Это должен быть морозо- и водостойкий материал, который противостоит воздействию химически активных веществ. При небольших классах нагрузки возможно использование цементного раствора. Перед запуском системы рекомендуем проверить надежность герметизации швов.

В зависимости от типа дорожного покрытия – брусчатка или асфальт – формируется деформационный 10мм шов. В случае укладке в тротуарной плитке применяется гидроизоляция, в случае асфальтного покрытия – герметик со шнуром, полиэтиленовая прокладка. Бетонирование сопровождается созданием температурного шва.


Лоток водоотводный пластиковый PolyMax Basic DN300 h354 с решеткой ячеистой стальной кл. А15 (комплект) - Стандартпарк
/upload/resize_cache/iblock/2d5/240_160_2/2d580833b8d0161dfbfafe4a6e7bac71.jpg

Лоток водоотводный пластиковый PolyMax Basic DN300 h354 с решеткой ячеистой стальной кл. А15 (комплект)

  • Артикул: 087001
  • Материал: пластик
  • Ширина, мм: 385
  • Высота, мм: 356
  • Длина, мм: 1000
Цена : 11 355.00 руб.
Лоток водоотводный CompoMax Drive полимербетонный усиленный DN200 H260
/upload/resize_cache/iblock/dca/160_160_2/dcabaa8f3da0c80b3fc3a3b6398f24c1.JPG

Лоток водоотводный CompoMax Drive полимербетонный усиленный DN200 H260

  • Материал: полимербетон
  • Ширина, мм: 260
  • Высота, мм: 260
  • Длина, мм: 1000
  • Вес, кг: 28,41
Цена : от 11 087.00 руб.
Блок монолитный водоотводный CompoMax полимербетонный ревизионный с решёткой щелевой чугунной ВЧ DN200 h41 кл.Е (комплект) 0759557 - Стандартпарк

Цена и наличие по запросу


Врезание лотков

Лучше всего проектировать систему дренажа так, чтобы линии были прямыми. Это обеспечит хорошую проходимость стоков. Но на некоторых территориях все же не обойтись без угловых соединений. В боковой стенке лотка создается отверстие под необходимый угол, в месте которого и стыкуются желоба. Если придерживаться инструкции, то герметичность конструкции сохраняется. Конечные части закрываются заглушками, крепятся герметиком. Чтобы обеспечить плотность прилегания желобов к поверхности, учитывайте тип покрытия.

При обрезке рекомендуем использовать защитные очки и маску. Это обеспечит безопасность работы.

Установка пескоуловителя

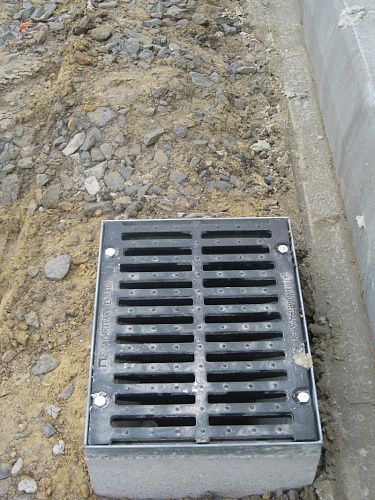

водоотводный колодецЛотки присоединяются к канализации через пескоуловитель. Такой элемент водоотвода функционально важная часть. Он задерживает внутри мелкие частицы мусора, сохраняя работоспособность системы. Для монтажа роется яма больше габаритов изделия. Крепится к бетонному основанию с помощью болтов.

В случае необходимости сбора воды из водостока устанавливается дождеприемник. Принцип его монтажа такой же. Материалы изготовления могут быть разными. При установке бетонного изделия к его боковым отверстиям присоединяются лотки с тщательной обработкой стыков герметиком или цементным раствором. Соответственно уровню предполагаемой нагрузки можно использовать и пластиковые дождеприемники. После герметизации всех швов система закрывается решетками.

Пескоуловители и дождеприемники нуждаются в регулярной очистке. Особенно в межсезонье, когда вместе с ливневыми или талыми водами в каналы попадает большое количество мусора. Важно располагать решетки таким образом, чтобы была доступность к каналу. Такой уход обеспечит надежное функционирование системы водоотвода и продлит период ее эксплуатации в целом.

Правильно подобранные качественные элементы водоотвода, соблюдение всех правил монтажа с учетом особенностей местности и регулярный уход гарантируют высокую проходимость и эффективность водоотводной системы. Поэтому рекомендуем обратиться к специалистам с опытом работы, которые помогут подобрать, спроектировать и установить элементы водоотвода.

Компания Стандартпарк предлагает качественное оборудование: лотки, пескоуловители, решетки, заглушки, крепежные элементы. Квалифицированные менеджеры помогут с выбором.


Лоток водоотводный бетонный BetoMax DN200 H33 кл.D,Е,F - Стандартпарк
/upload/resize_cache/iblock/08a/214_160_2/08a3ed00cbefa816bf84b71b039859c4.png

Лоток водоотводный бетонный BetoMax DN200 H33 кл.D,Е,F

  • Материал: фибробетон
  • Ширина, мм: 290
  • Высота, мм: 335
  • Длина, мм: 1000
  • Вес, кг: 97,48-102,5

Цена и наличие по запросу

Лоток CompoMax Open Slot "Гребенка" из полимербетона песочный шириной 150 мм - Стандартпарк
/upload/resize_cache/iblock/568/214_160_2/IMG_20220702_221557.jpg
/upload/resize_cache/iblock/d38/214_160_2/IMG_20220702_221610.jpg

Лоток CompoMax Open Slot "Гребенка" из полимербетона песочный шириной 150 мм

  • Артикул: 720
  • Материал: полимербетон
  • Ширина, мм: 150
  • Высота, мм: 50
  • Длина, мм: 1000
Цена : 3 410.00 руб.
