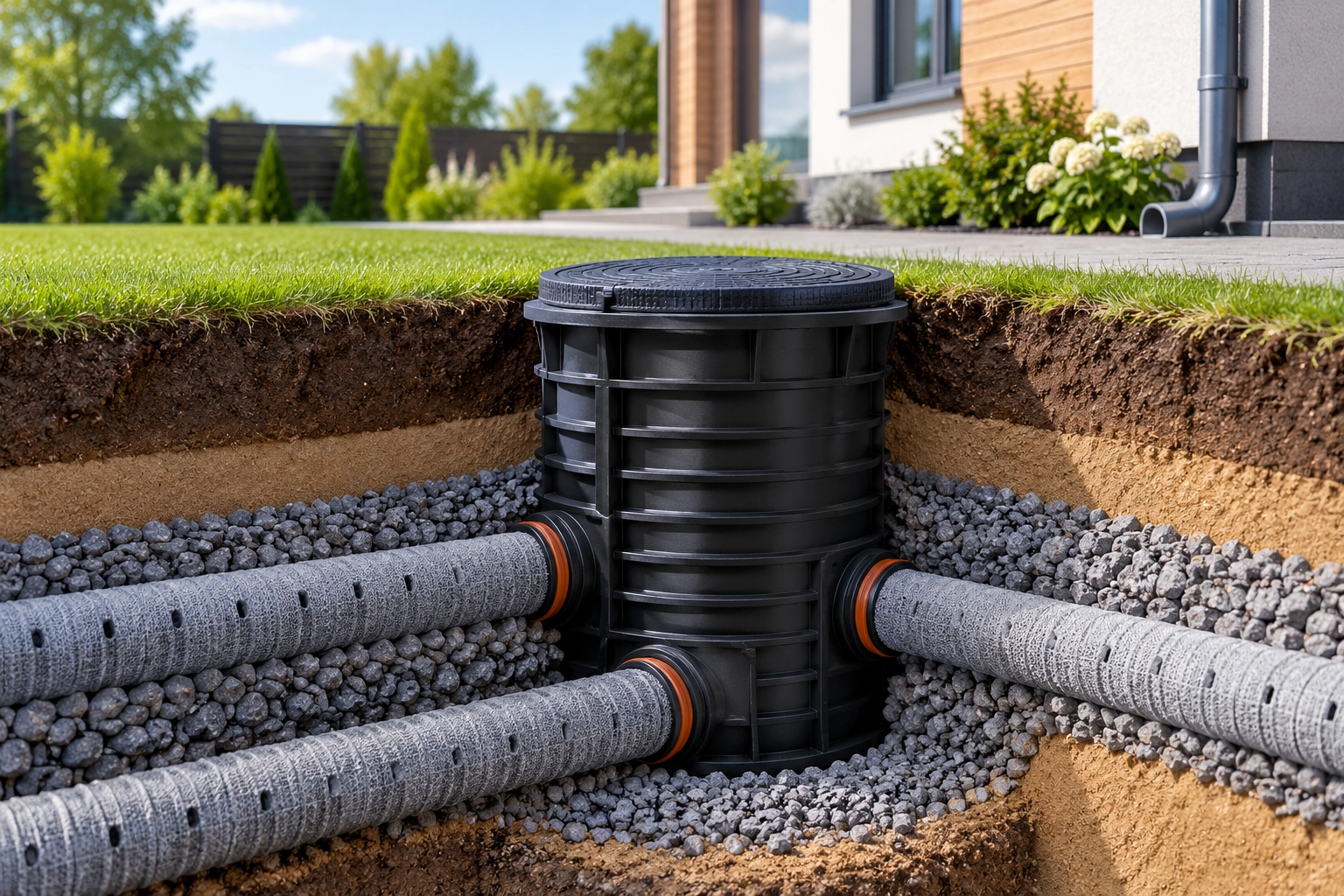

Дренажный колодец: назначение, виды и монтаж

Избыточная влага на участке опасна не только видимыми лужами. Переувлажнение грунта может привести к сырости в подвальных помещениях, ухудшению состояния грунта основания и проблемам с благоустройством территории. Для сбора и организованного отвода грунтовых и дождевых вод используют дренажную систему, одним из ключевых элементов которой является дренажный колодец.

Зачем нужен дренажный колодец

Дренажный колодец — это элемент дренажной системы, который в зависимости от конструкции используется для контроля и обслуживания трубопроводов, изменения направления или отметки трассы, накопления воды либо ее последующего отвода.

Колодец решает несколько важных задач:

1. Сбор и аккумуляция воды. Накопительный колодец принимает воду из дренажных труб и помогает компенсировать неравномерное поступление стока.
2. Доступ для контроля и обслуживания. Через смотровой или поворотный колодец можно контролировать состояние системы, выявлять заиливание и выполнять промывку труб.
3. Организация дальнейшего отвода воды. Собранная вода может направляться в разрешенную точку сброса, поступать в накопительную емкость или, если позволяют грунтовые условия и конструкция системы, отводиться в грунт через фильтрационный колодец.

Отсутствие ревизионных колодцев затрудняет контроль и промывку дренажной сети. При заиливании или засоре получить доступ к трубопроводу и восстановить его пропускную способность становится значительно сложнее.

Виды дренажных систем и колодцев

В частном строительстве применяют пристенный, кольцевой и пластовый дренаж. Отдельно организуют систему поверхностного водоотвода — ливневую канализацию, которая собирает дождевые и талые воды с кровель, дорожек и площадок. В зависимости от проекта обе системы могут работать раздельно или быть частью общего решения по водоотведению.

Виды колодцев по назначению:

1. Смотровые и поворотные. Дают доступ для осмотра и очистки системы. Их размещают на поворотах, в местах изменения направления трассы, стыков и других участках, где требуется ревизия трубопровода.
2. Накопительные. Герметичные резервуары, принимающие собранную воду. Применяются, когда воду необходимо временно накапливать с последующим отводом самотеком или откачкой насосом.
3. Фильтрационные. Колодцы с водопроницаемым основанием и фильтрующей засыпкой. Их применение возможно только на грунтах с достаточной водопроницаемостью и при подходящих гидрогеологических условиях.
4. Перепадные. Используются на участках со значительным перепадом отметок, когда необходимо организовать переход трубопровода с одного уровня на другой и снизить воздействие потока на систему.
5. Насосные. Разновидность накопительного колодца с дренажным насосом и поплавковым выключателем. Применяются, когда рельеф не позволяет организовать самотечный отвод или точка сброса расположена выше уровня дренажной сети.

Выбор конкретного типа зависит от геологии участка, конфигурации системы, объема поступающей воды и способа ее дальнейшего отвода.

Комплектация дренажного колодца

Комплектация зависит от типа и назначения колодца. В конструкции могут использоваться следующие элементы:

• шахта;
• дно или фильтрующее основание;
• лотковая часть;
• патрубки;
• горловина;
• уплотнители;
• люк.

Готовые решения производителя упрощают сборку: элементы подобраны по размеру, а предусмотренные конструкцией уплотнения и соединительные детали помогают быстрее выполнить монтаж.

Материалы для изготовления дренажного колодца

Для устройства дренажных колодцев чаще всего применяют полимерные конструкции и железобетон. Пластиковые изделия отличаются небольшим весом, стойкостью к влаге и удобством монтажа. Железобетонные конструкции используют там, где необходимы большой внутренний объем и высокая жесткость сооружения.

Конкретное решение выбирают с учетом назначения колодца, глубины установки, нагрузки на поверхность, грунтовых условий и стоимости владения.

Назначение. Если колодец нужен для визуального осмотра и возможности промывки труб, его можно собрать из дождеприемников, например S'Park или Basic, если такая схема предусмотрена производителем. Элементы собираются в шахту, а предусмотренные выпуски позволяют подключать трубы на разных отметках. При размещении в зоне транспортной нагрузки тип люка подбирают по требуемому классу нагрузки и конструкции колодца.

Глубина заложения. Чем глубже расположен колодец, тем важнее учитывать удобство обслуживания, жесткость шахты и требования производителя. Для более глубоких решений могут применяться двухслойные гофрированные полипропиленовые трубы. Рифленая наружная поверхность повышает сцепление конструкции с обратной засыпкой, но при высоком уровне грунтовых вод необходимость дополнительной фиксации или анкерования определяют по условиям монтажа.

Бетонные кольца или полимерные колодцы большого диаметра применяют для крупных накопителей и систем, где требуется значительный внутренний объем или возможность доступа человека внутрь для обслуживания. Сверху устанавливают люк, соответствующий конструкции шахты и расчетной нагрузке.

Стоимость владения не равна цене покупки материала. В нее входят сам товар, доставка, монтаж и последующая эксплуатация. Пластиковые элементы удобны в частном строительстве: их проще доставить и установить, они не подвержены коррозии и легко подрезаются по высоте. Поэтому при выборе материала стоит оценивать полную смету, включая доставку, монтаж и обслуживание.

Алгоритм выбора места установки

Место для каждого колодца определяется его ролью в системе. Универсального решения нет, поэтому расположение элементов подбирают с учетом рельефа, трассы труб, грунтовых условий и способа отвода воды.

Ключевые факторы выбора места

1. Определите точку отвода воды. При самотечной системе водоприемник должен располагаться ниже дренажной трассы. Если организовать самотечный отвод невозможно, предусматривают накопительный колодец с насосом.
2. Наметьте трассу магистрали. Трубы прокладывают с уклоном в сторону водоприемника. Конкретное значение уклона определяют при проектировании с учетом диаметра труб, длины трассы и рекомендаций производителя.
3. Расставьте смотровые и поворотные колодцы. Ревизии предусматривают в местах поворотов, изменения направления, соединения участков и там, где должен сохраняться доступ для обслуживания.
4. Учтите перепады рельефа. При значительном изменении отметок могут потребоваться перепадные колодцы, позволяющие корректно организовать переход трубопровода с одного уровня на другой.
5. Проверьте глубину заложения. При проектировании учитывают глубину промерзания грунта, отметки труб и режим работы системы. При необходимости предусматривают меры по защите труб и колодца от промерзания.
6. Учтите соседние сооружения и коммуникации. Расположение дренажа согласуют с фундаментом, септиком, скважиной, инженерными сетями, границами участка и будущими постройками. Допустимые расстояния определяют по действующим нормативам и проекту.

Ошибки при выборе места

Распространенная ошибка — размещение накопительного колодца без учета реальных отметок рельефа, из-за чего часть магистрали теряет необходимый уклон и вода застаивается в трубах. Не менее важно учитывать расстояние до фундамента и других сооружений: неправильное расположение водоприемной точки может вместо отвода влаги создать дополнительные риски переувлажнения грунта рядом со зданием.

Фильтрационный колодец не следует применять там, где грунт практически не принимает воду или гидрогеологические условия не позволяют безопасно отводить ее в грунт. Также нельзя игнорировать глубину промерзания и условия эксплуатации системы: при ошибках проектирования зимой возможно образование ледяных пробок и повреждение элементов.

Пошаговая инструкция по монтажу дренажного колодца

Установка дренажного колодца состоит из нескольких этапов. Конкретная технология зависит от типа колодца, грунтовых условий и рекомендаций производителя, однако общая последовательность работ выглядит следующим образом.

Обслуживание и профилактика дренажного колодца

Состояние колодцев рекомендуется проверять регулярно, особенно весной, после периода снеготаяния, и осенью перед наступлением морозов. Через люк контролируют состояние шахты, уровень воды, наличие осадка и работу подключенных труб.

Смотровые и поворотные колодцы осматривают на предмет заиливания, а при необходимости промывают магистраль водой. О неисправности могут свидетельствовать застой воды выше уровня выпускного патрубка, выраженное заиливание или заметное снижение скорости отвода.

В накопительных колодцах контролируют уровень заполнения и при необходимости выполняют откачку. Если проектом предусмотрен аварийный или переливной отвод, периодически проверяют и его состояние. В фильтрационных колодцах со временем может снижаться пропускная способность донной засыпки, поэтому ее очищают или заменяют по мере необходимости. Также проверяют состояние стенок, соединений и уплотнителей на вводах труб.

Почему стоит обратиться к специалистам

Ошибка в выборе типа колодца или его расположения может привести к застою воды и снижению эффективности всей системы. При проектировании необходимо учитывать геологию участка, уровень грунтовых вод, рельеф, глубину промерзания, отметки труб и способ дальнейшего отвода воды.

Нарушение уклона, неправильная подготовка основания или ошибки в соединениях усложняют эксплуатацию и могут потребовать переделки уже смонтированной системы. Профессиональное проектирование и монтаж позволяют заранее согласовать все элементы дренажа между собой и предусмотреть доступ для дальнейшего обслуживания.

Грамотно спроектированный и правильно установленный дренажный колодец помогает поддерживать стабильную работу системы водоотведения и защищать участок от переувлажнения. Для надежной эксплуатации важны не только выбор оборудования, но и корректный монтаж, регулярный контроль и своевременное обслуживание.
