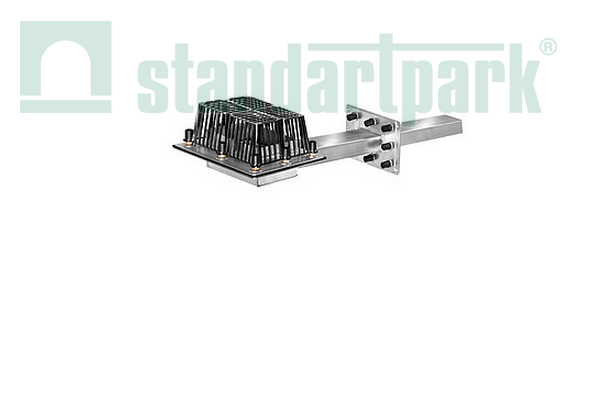

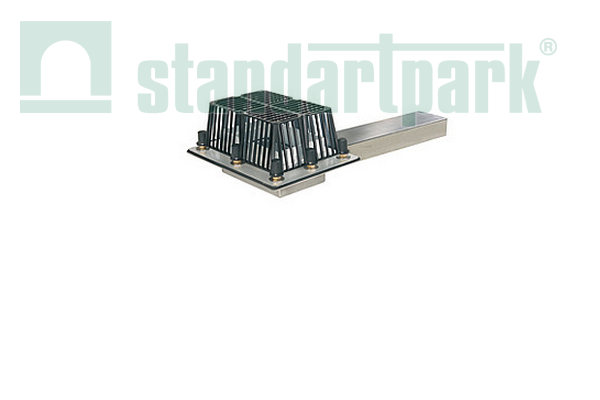

Парапетная воронка SitaTurbo
Парапетная воронка SitaTurbo
Парапетная воронка SitaTurbo

Парапетная воронка SitaTurbo

Параметры
  • Артикул: 18...99
  • Материал: нержавеющая сталь
  • Цвет: серебрянный
  • Поверхность: гладкая
Цены уточняйте у менеджера офиса
Характеристики и описание
Артикул при длине трубы 1000 мм Сечение трубы, мм Высота фланца H, мм Переход на круглую трубу
186299 120x60 плоский С размерами DN 50 | 70 | 100 | 125. Для повышения пропускной способности.
186499 120x60 25
186699 120x60 35
186899 120x60 45
187099 120x60 55

Схема установки парапетной воронки SitaTurbo с пароизоляционной платой SitaTurbo starr и переходником SitaTurbo

scheme
  1. Переходник SitaTurbo на трубу круглого сечения
  2. Пароизоляционная плата SitaTurbo starr
  3. Несущая конструкция
  4. Пароизоляция
  5. Теплоизоляция
  6. Листвоуловитель Sita
  7. Парапетная воронка SitaTurbo
  8. Гидроизоляция

Чертежи и монтаж

Чертежи и схемы в растровом формате

Парапетная воронка SitaTurbo

Парапетная воронка SitaTurbo

Пример установки - Парапетная воронка SitaTurbo и пароизоляционная плата SitaTurbo starr в невентилируемой кровле

Сопутствующие товары

SitaTurbo пароизоляционная плата starr

  • Артикул 186199
  • Размер 298x208 мм
  • Материал нержавеющая сталь

SitaTurbo фассадная плата

  • Артикул E189024, E189021
  • Размер 220х180 мм, 250х250 мм
  • Материал нержавеющая сталь

SitaTurbo террасная насадка и адаптер

  • Артикул 189060
  • Размер 350x258 мм
  • Материал нержавеющая сталь

SitaTurbo защитная крышка

  • Артикул 189114
  • Размер 320х220 мм

Переходники SitaTurbo на трубу SitaAttika

  • Артикул 18910...
  • Материал нержавеющая сталь

Переходники SitaTurbo на трубу круглого сечения

  • Артикул 18910...
  • Материал нержавеющая сталь

Переходники SitaTurbo на трубу квадратного сечения

  • Артикул 18911...
  • Материал нержавеющая сталь

Листоуловители горизонтальные

  • Артикул 189086, 189085
  • Размер 83x169 мм, 94x182 мм
Похожие товары

Парапетная воронка SitaEasy Plus

  • Артикул 180...
  • Материал полиуретан

Парапетная воронка SitaEasy Go

  • Артикул 183800
  • Материал полиуретан

Парапетная воронка SitaIndra

  • Артикул 1073...
  • Материал полиуретан
