Щелевая насадка ревизионная Slim Drain серии Drive L-образная DN150 кл. С250

Описание товара

Характеристики

Сертификаты

Монтаж

Отзывы

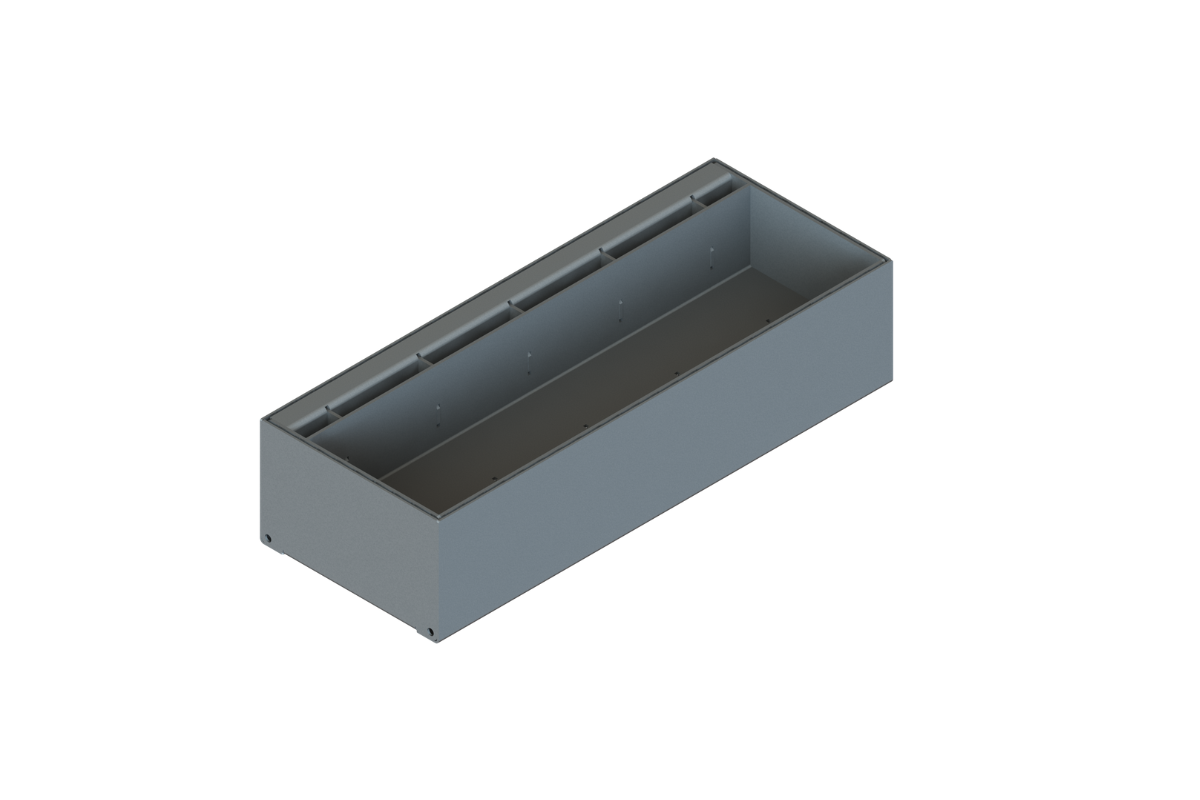

Щелевая насадка ревизионная Slim Drain серии Drive L-образная DN150 кл. С250 - Standartparkчспмчв, рис. 1

Чертеж PDF

Чертеж DWG

Добавить в избранное

Добавить в сравнение

Рейтинг: 5 / 5

Цена и наличие по запросу

ЗАКАЗАТЬ

Характеристики:

Тип продукции :

щелевая насадка

Материал :

оцинкованная/нержавеющая сталь

Ширина, мм :

196

Высота, мм :

60-120

Длина, мм :

500

Вес, кг :

6,80 - 10,80

Смотреть все характеристики

Области применения:

Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.

C250

Условия доставки по городу

Ближайший офис:
г. Москва

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

+7 (499) 322-49-81

Напишите нам

Артикул	Наименование	Гидравлическое сечение	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Материал	Классы нагрузки	Купить
2218.2.2.60	Насадка щелевая ревизионная Slim Drain Drive НЩР-15.19.50-ОС-L-60	DN150	500	196	60	6,80	оцинкованная сталь	C250	ЗАКАЗАТЬ - +
2218.2.2.80	Насадка щелевая ревизионная Slim Drain Drive НЩР-15.19.50-ОС-L-80	DN150	500	196	80	8,10	оцинкованная сталь	C250	ЗАКАЗАТЬ - +
2218.2.2.120	Насадка щелевая ревизионная Slim Drain Drive НЩР-15.19.50-ОС-L-120	DN150	500	196	120	10,80	оцинкованная сталь	C250	ЗАКАЗАТЬ - +
2218.2.2.100	Насадка щелевая ревизионная Slim Drain Drive НЩР-15.19.50-ОС-L-100	DN150	500	196	100	9,50	оцинкованная сталь	C250	ЗАКАЗАТЬ - +

Щелевые ревизионные насадки серии Drive

Щелевые насадки серии Drive изготавливаются из оцинкованной стали с гидравлическим сечением DN100–DN200. По индивидуальному заказу возможно производство из нержавеющей стали.

Ревизионная щелевая насадка служит для закрытия пескоуловителя и обеспечивает удобный доступ при обслуживании системы водоотведения. Эксплуатация упрощается за счёт возможности очистки системы с использованием мойки высокого давления. Для изъятия кассеты ревизионной насадки применяется ручка арт. ПН-75.

Основные характеристики

Гидравлическое сечение: DN100–DN200.
Стандартные высоты (в каждом сечении): 60 мм, 80 мм, 100 мм, 120 мм.
Максимальная нагрузка: до 25 т (класс C250).
Возможность изготовления с повышенным классом нагрузки D400 — по запросу.
Нестандартные высоты (кратно 5 мм) в диапазоне от 60 мм до 120 мм — доступны по индивидуальному заказу.

Совместимость и монтаж

Насадки совместимы со всеми материалами лотков Drive DN100–DN200. Для соединения с пластиковыми, бетонными и полимербетонными лотками серии Drive применяется комплект крепежа:

болт М10×40;
шайба М10×30;
квадратная гайка М10.

Комплектация линейки ревизионных щелевых насадок (на каждую высоту и вид насадки)

В ассортимент входят:

Т‑ образная ревизия длиной 500 мм;
L‑ образная ревизия длиной 500 мм;
универсальная накладка на все Т‑ и L‑насадки Drive;
универсальная торцевая заглушка на Т‑ и L‑насадки всех высот;
универсальный коннектор на все насадки Basic и Drive.

Преимущества

собственное производство;
новая система сборки без сварки, позволяющая сократить стоимость и сроки изготовления.

Сфера применения

Щелевые насадки серии Drive оптимально подходят для зон мощения брусчаткой и гранитной плитой, в том числе:

пешеходные и парковые зоны с возможным проездом транспорта;
благоустройство городских объектов с высокими эстетическими требованиями (площади, проспекты, пешеходные улицы, придомовые территории);
придомовые территории с возможным проездом грузового транспорта, где необходимо сделать линию лотков визуально незаметной.
