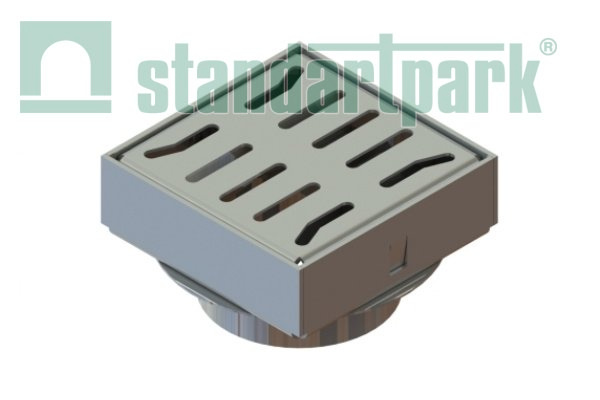

Трап водоотводной 150х150 из нержавеющей стали
Трап водоотводной 150х150 из нержавеющей стали
Трап водоотводной 150х150 из нержавеющей стали
Трап водоотводной 150х150 из нержавеющей стали
Трап водоотводной 150х150 из нержавеющей стали

Скачать чертежи:

Трап водоотводной ТТВ-15.15.05-НС-В

Параметры
  • Артикул: 5291510-1
  • Материал: нержавеющая сталь
  • Ширина, мм: 150
  • Высота, мм: 87
  • Длина, мм: 150
  • Вес, кг: 1,74
  • Класcы нагрузки: C250
  • Серия: Open Slot
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цены уточняйте у менеджера офиса
Характеристики и описание
Трап водоотводной ТТВ-15.15.05-НС-В из нержавеющей стали Купить в Интернет-магазине Артикул 5291510-1 Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,74 Элемент каталога 394637 Классы нагрузки C250 Чертеж PDF 36471 Чертеж DWG 36472 Трап водоотводной ТВК-15.15.05-НС-В из нержавеющей стали конечный Купить в Интернет-магазине Артикул 5291511 Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,54 Элемент каталога 394637 Классы нагрузки C250 Чертеж PDF 36473 Чертеж DWG 36474 Трап водоотводной ТВ-15.15.05-НС-В из нержавеющей стали проходной Купить в Интернет-магазине Артикул 5291511-9 Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,2 Элемент каталога 394637 Классы нагрузки C250 Чертеж PDF 36477 Чертеж DWG 36478 Трап водоотводной ТВГ-15.15.05-НС-В из нержавеющей стали для Г-соединения Купить в Интернет-магазине Артикул 5291511-Г Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,52 Элемент каталога 394637 Классы нагрузки C250 Трап водоотводной ТВТ-15.15.05-НС-В из нержавеющей стали для Т-соединения Купить в Интернет-магазине Артикул 5291511-Т Длина, мм 150 Ширина, мм 150 Высота, мм 87 Вес, кг 1,12 Элемент каталога 394637 Классы нагрузки C250 Чертеж PDF 36479 Чертеж DWG 36480
Артикул Наименование Длина, мм Ширина, мм Высота, мм Вес, кг Классы нагрузки Чертеж
5291510-1 Трап водоотводной ТТВ-15.15.05-НС-В из нержавеющей стали 150 150 87 1,74 C250

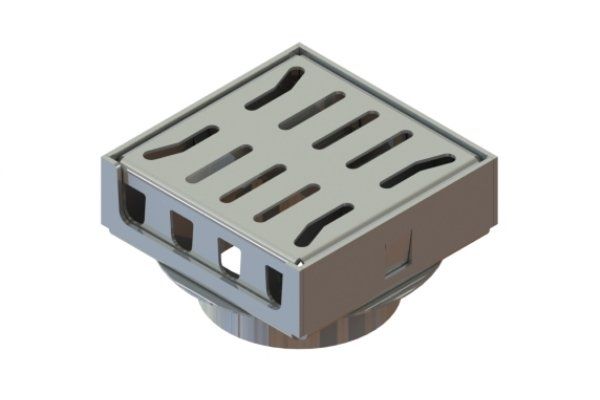

5291511 Трап водоотводной ТВК-15.15.05-НС-В из нержавеющей стали конечный 150 150 87 1,54 C250

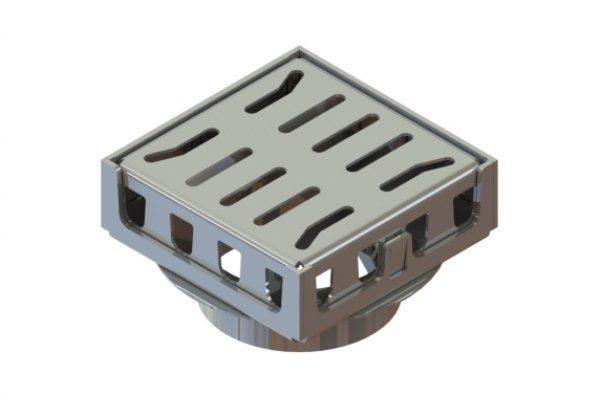

5291511-9 Трап водоотводной ТВ-15.15.05-НС-В из нержавеющей стали проходной 150 150 87 1,2 C250

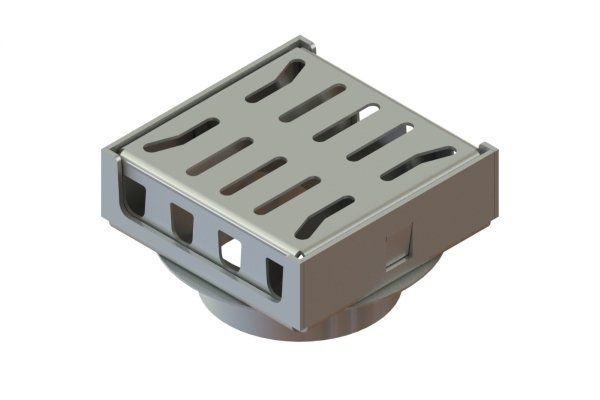

5291511-Г Трап водоотводной ТВГ-15.15.05-НС-В из нержавеющей стали для Г-соединения 150 150 87 1,52 C250
5291511-Т Трап водоотводной ТВТ-15.15.05-НС-В из нержавеющей стали для Т-соединения 150 150 87 1,12 C250
Трапы используются:
  • как самостоятельные изделие для точечного сбора воды (арт. 5291510-1)
  • для подключения системы Open Slot к точке сброса через отвод для дальнейшего подключения в подвесную канализацию, а также как элементы Т- и Г-образного соединения лотков «гребенка».

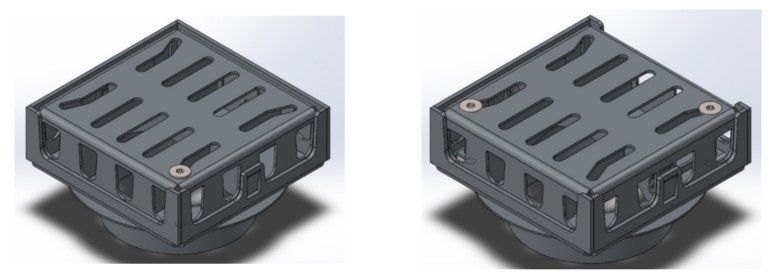

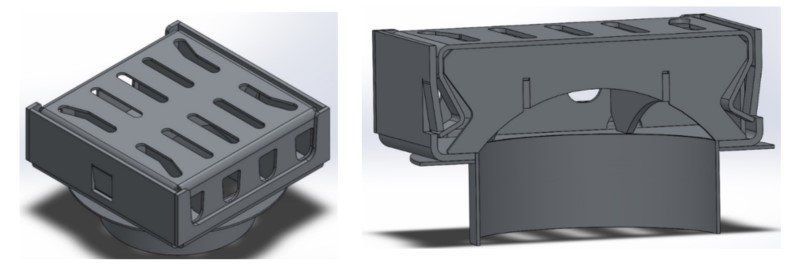

Трап в разрезе.jpgКрепление решетки.jpg
Решетка трапа в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.

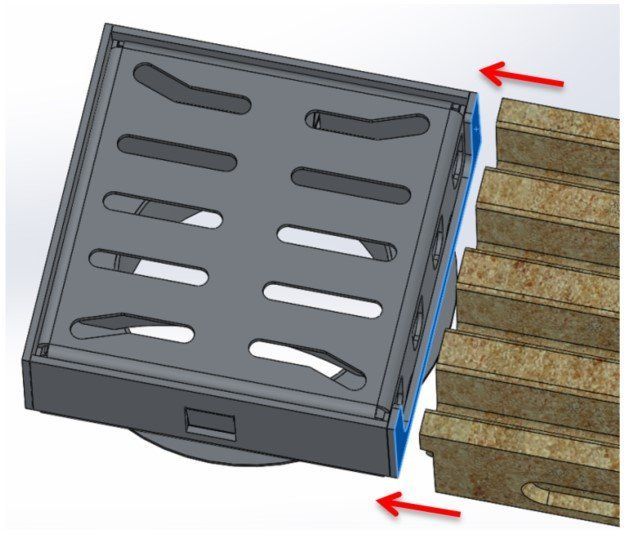

Лоток присоединяется к трапу встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
Соединение лотка и трапа.jpg

 трап в конце.jpg  проходной трап.jpg  т-соединение.jpg  Г-соединение.jpg

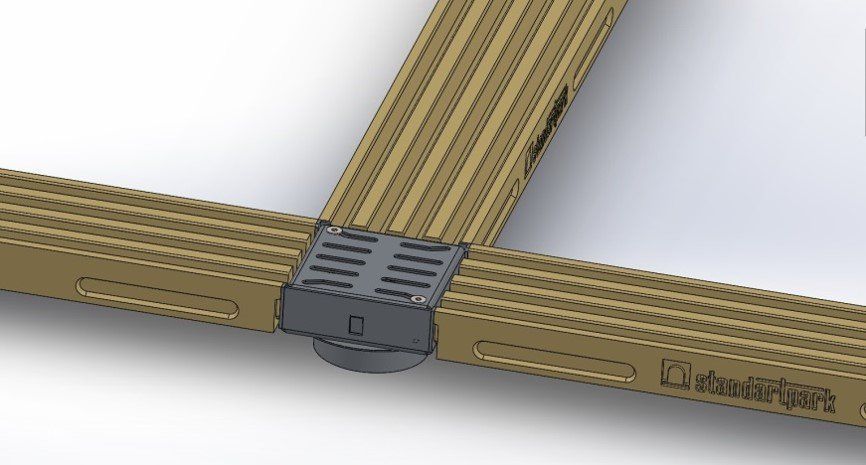

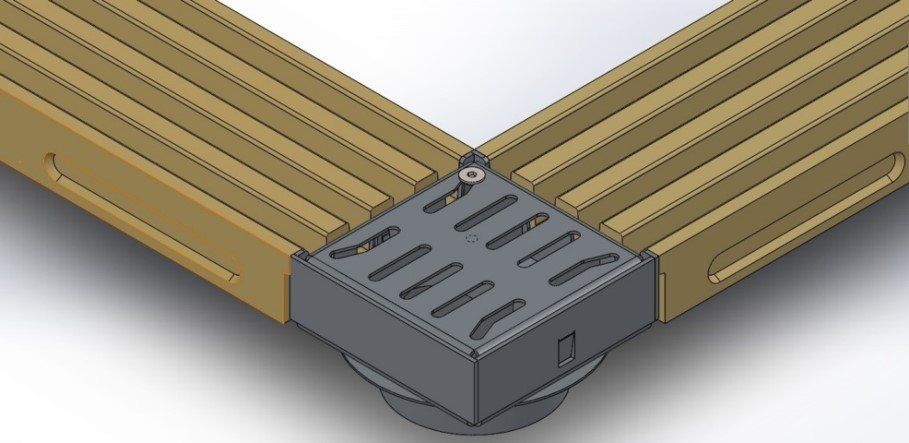

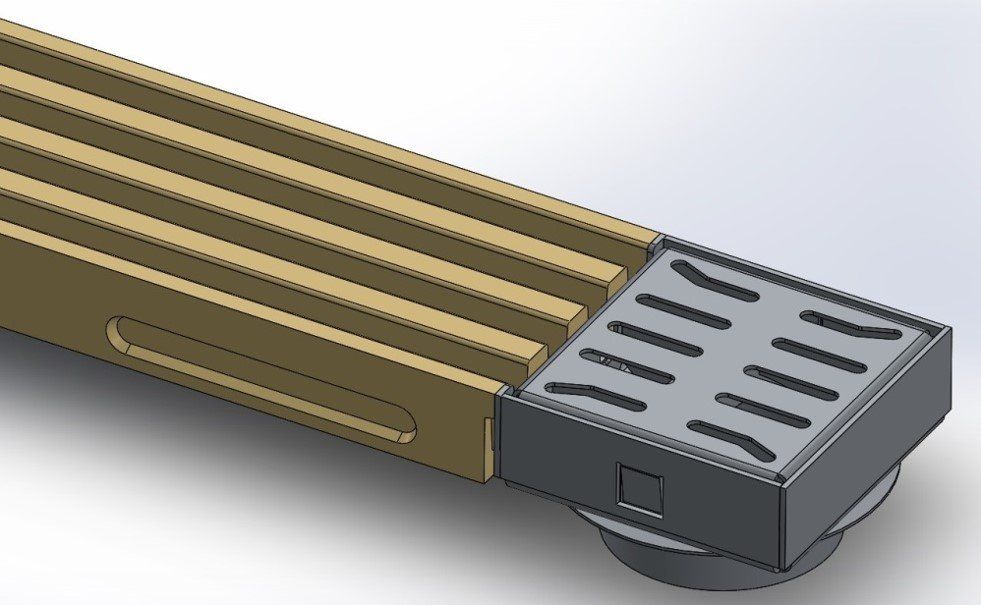

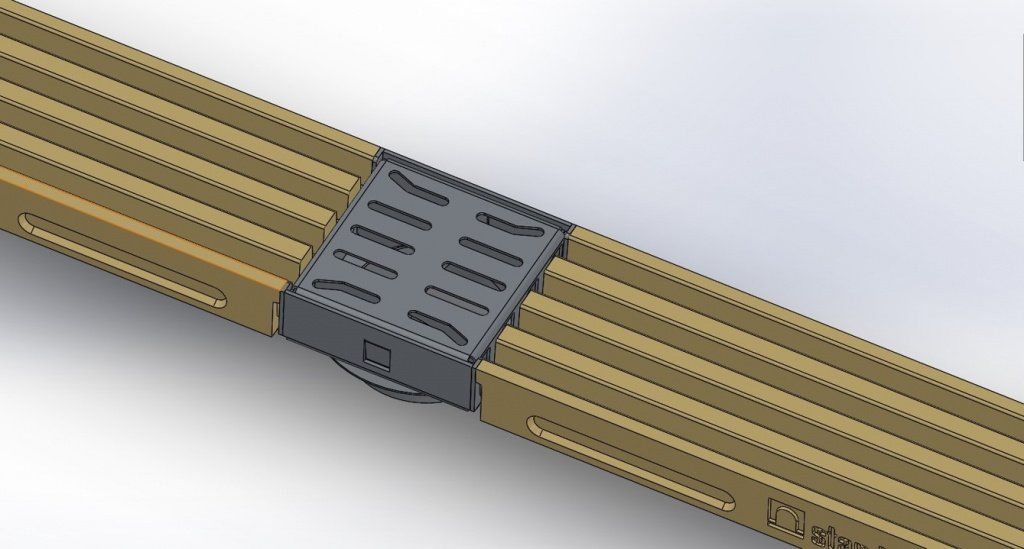

Трап в конце линии Трап проходной Т-образное подключение Г-образное подключение

Для Т- и Г-образного подключения может использоваться трап с отводом, так и поворотный модуль без него. Трап с отводом используется в случае необходимости подключения к точке сброса. Поворотный модуль без отвода – как элемент соединения линии лотков.

Трапы могут быть изготовлены из нержавеющей и оцинкованной стали по желанию заказчика и в зависимости от условий эксплуатации.

Преимущество изделий из нержавеющей стали в том, что они более устойчивые к механическим повреждениям и как следствие более долговечны.
