Поворотный модуль 150х150 из оцинкованной стали

Обратный звонок Задать вопрос
Новинка

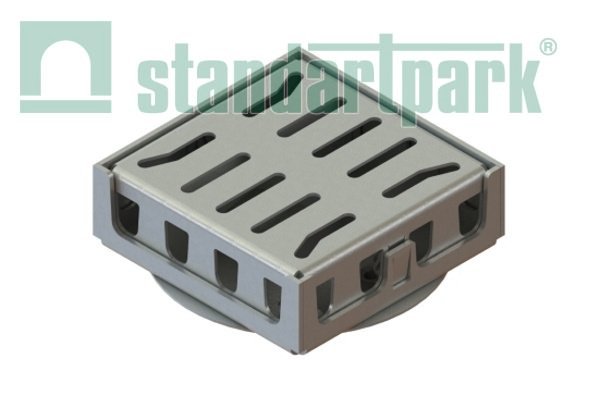

Поворотный модуль 150х150 из оцинкованной стали

Скачать чертежи:

Модуль МВГ-15.15.05-ОС для Г-соединения

Параметры
  • Артикул: 1291500-Г
  • Материал: оцинкованная сталь
  • Ширина, мм: 150
  • Высота, мм: 52
  • Длина, мм: 150
  • Вес, кг: 1,92
  • Класcы нагрузки: C250
  • Серия: Open Slot
Области применения:
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цены уточняйте у менеджера офиса
Характеристики и описание
Поворотный модуль МВТ-15.15.05-ОС из оцинкованной стали для Т-соединения Купить в Интернет-магазине Артикул 1291500-Т Длина, мм 150 Ширина, мм 150 Высота, мм 52 Вес, кг 1,77 Элемент каталога 394644 Классы нагрузки C250 Чертеж PDF 36487 Чертеж DWG 36488 Поворотный модуль МВГ-15.15.05-ОС из оцинкованной стали для Г-соединения Купить в Интернет-магазине Артикул 1291500-Г Длина, мм 150 Ширина, мм 150 Высота, мм 52 Вес, кг 1,92 Элемент каталога 394644 Классы нагрузки C250 Чертеж PDF 36485 Чертеж DWG 36486
Артикул Наименование Длина, мм Ширина, мм Высота, мм Вес, кг Классы нагрузки Чертеж
1291500-Т Поворотный модуль МВТ-15.15.05-ОС из оцинкованной стали для Т-соединения 150 150 52 1,77 C250
1291500-Г Поворотный модуль МВГ-15.15.05-ОС из оцинкованной стали для Г-соединения 150 150 52 1,92 C250
Поворотные модули используются как элементы Т- и Г-образного соединения лотков «гребенка» между собой.

ВАЖНО: поворотные модули НЕ имеют вертикального выпуска для соединения с трубой.

Трап в разрезе.jpgКрепление решетки.jpg
Решетка поворотного модуля в базовой комплектации идет без креплений и фиксируется к корпусу защелкой. В конструктиве предусмотрены отверстия для винтов. Для крепления используются Винт с потайной головкой с внутренним шестигранником DIN 7991 М8х50, ГАЙКА КВАДРАТНАЯ DIN 557 М8.
Лоток присоединяется к поворотному модулю встык, без каких-либо замковых соединений. Для исключения проникновения влаги в места соединения, необходимо использовать универсальный герметик Standartpark арт. 335145
Соединение лотка и трапа.jpg

Для Т- и Г-образного подключения может использоваться трап с отводом, так и поворотный модуль без него. Трап с отводом используется в случае необходимости подключения к точке сброса. Поворотный модуль без отвода – как элемент соединения линии лотков.

Поворотные модули могут быть изготовлены из нержавеющей и оцинкованной стали по желанию заказчика и в зависимости от условий эксплуатации.

Преимущество изделий из нержавеющей стали в том, что они более устойчивые к механическим повреждениям и как следствие более долговечны.
