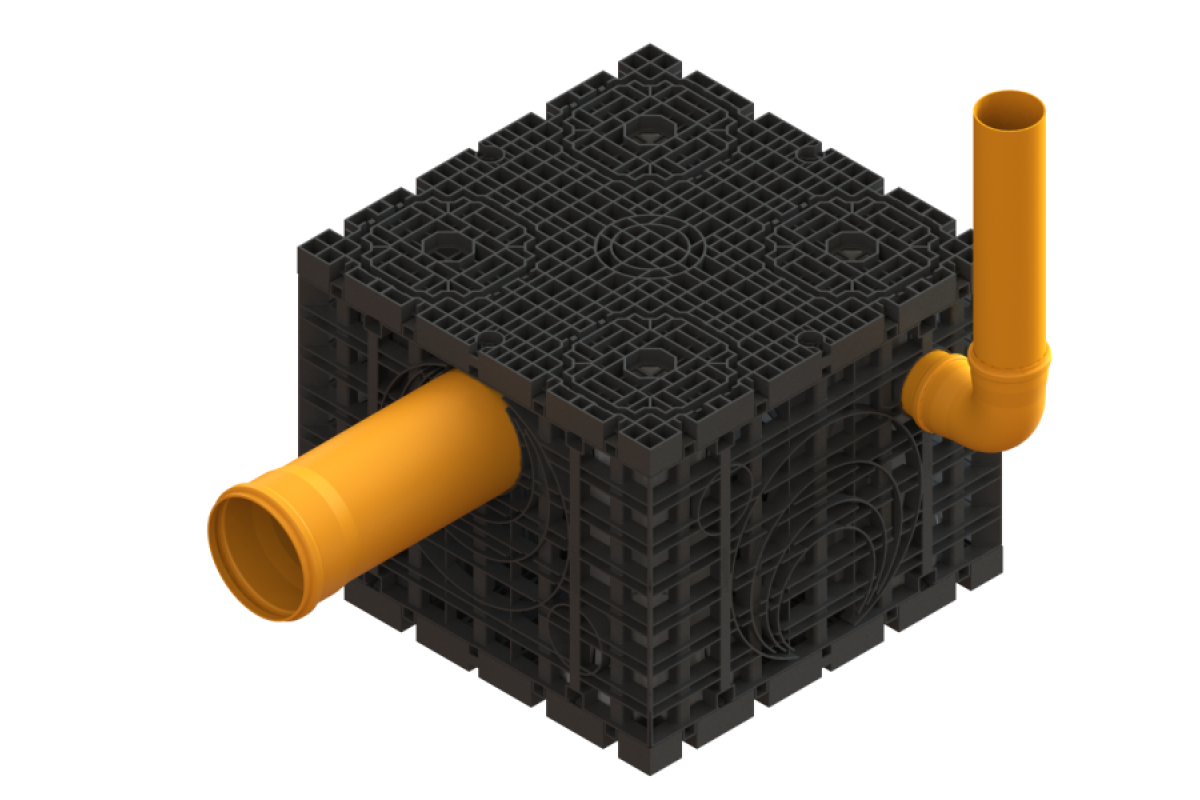

Дренажный тоннель RainBricks 300л
г. Москва
Дренажные тоннели RainBricks представляют собой модульную систему, которая собирается в единую конструкцию непосредственно на объекте.
Элементы модульной системы RainBricks
Комплектация дренажного тоннеля RainBricks 300л:
1. Опорная решетка, арт. БИ001 - 2 шт.
2. Элемент колонны, арт. БИ003 - 8 шт.
3. Плита боковая, арт. БИ004 - 4 шт.Площадь фильтрации: 0,56 м2.
Система инфильтрации в плане должна располагаться таким образом, чтобы исключить возможность подтопления зданий и сооружений отводимой в грунт водой:
• Расстояние от фундаментов принимается не менее 1,5 их глубины заложения.
• Расстояние от деревьев принимается не менее ожидаемого диаметра кроны с целью предотвращения повреждения корней.
• Расстояние между подошвой системы инфильтрации и уровнем грунтовых вод должно составлять не менее 1 м.
Также необходимо учитывать ограничения к применению системы, которые влияют на скорость дренажа:
• высокий уровень грунтовых вод;
• недостаточная проницаемость почвы для эффективной работы системы (глины, суглинки и пылеватые пески). В случае сомнений в фильтрационных характеристиках грунтов необходимо связаться со специалистами Стандартпарк для проверки и расчета характеристик системы дренажа.
Схема установки дренажного тоннеля:
Для установки тоннеля, помимо комплекта элементов дренажного тоннеля необходимо применять (приобретается отдельно): дренажные трубопроводы для подключения дренажной системы к тоннелю и «дыхательного» трубопровода для связи с атмосферой, а также геотекстиль, имеющий высокую водопроницаемость с целью создания барьера и непопадания грунта внутрь системы.
Последовательность монтажных работ:
1. В первую очередь необходимо вырыть котлован (макс глубина котлована – 3 м.), разровнять дно котлована и проверить поверхность на отсутствие уклона. Сделать отсыпку песком толщиной 50 мм и затем щебнем толщиной 100 мм. Каждый слой отсыпки необходимо уплотнить.
2. Застелить на подготовленную поверхность геотекстиль, со следующими характеристиками: прочность геотекстиля при растяжении не менее 9 кН/м; коэффициент фильтрации, при нагрузке 2 кПа, м/сут., не менее 70. Геотекстиль необходимо укладывать внахлест. Размер полотна выбирается таким образом, чтобы остался материал на покрытие стенки и крыши дренажного тоннеля RainBricks. В случае отсутствия систем предочистки утилизируемой воды, или при использовании геотекстиля с худшими фильтрующими характеристиками рекомендуется не укладывать геотекстиль на подготовленное основание (щебень), а фиксировать у основания тоннелей, при этом сами тоннели устанавливаются непосредственно на щебень.
3. Сборка каркаса тоннелей RainBricks производится поэтапно. Сначала необходимо выложить основание из опорных решеток (одну или несколько) и скрепить их элементами крепления (при наличии). Затем установить элементы колонны в соответствующие посадочные места с защелками.
4. Закрыть верхний ряд колонн опорными решетками и скрепить их элементами крепления.
5. Установить боковые плиты по периметру тоннеля.
6. Обернуть собранный дренажный тоннель RainBricks геотекстилем и произвести установку подводящих трубопроводов в соответствующие шаблоны в боковых плитах. Геотекстиль заводится на тоннель сверху и фиксируется металлическими хомутами, стяжками, проволокой, клейкими лентами, подходящими к применяемому типу геотекстиля.
7. Последним этапом производится обратная засыпка собранной конструкции грунтом.
- Артикул: 0ДТ900
- Материал: полипропилен
- Ширина, мм: 2250
- Высота, мм: 750
- Длина, мм: 570
Цена и наличие по запросу
- Артикул: 0ДТ600
- Материал: полипропилен
- Ширина, мм: 1500
- Высота, мм: 750
- Длина, мм: 570
Цена и наличие по запросу
