Футляры защитные композитные

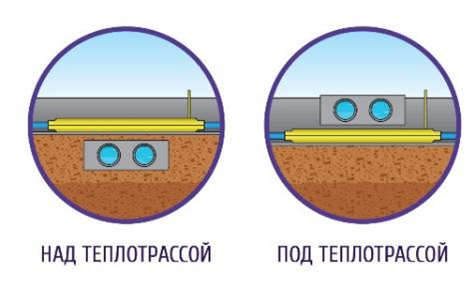

Композитные защитные футляры для стальных и полиэтиленовых трубопроводов и газопроводов, применяются для защиты от внешних нагрузок и механических повреждений в местах пересечения с подземными и надземными сооружениями, автодорогами, железнодорожными и трамвайными путями, а также для возможности обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.

Основные характеристики:

Материал – стеклопластик;

Диаметр защищаемой газопроводной трубы 50 – 1420 мм;

Диаметр защищаемой водопроводной трубы 32 – 1330 мм.

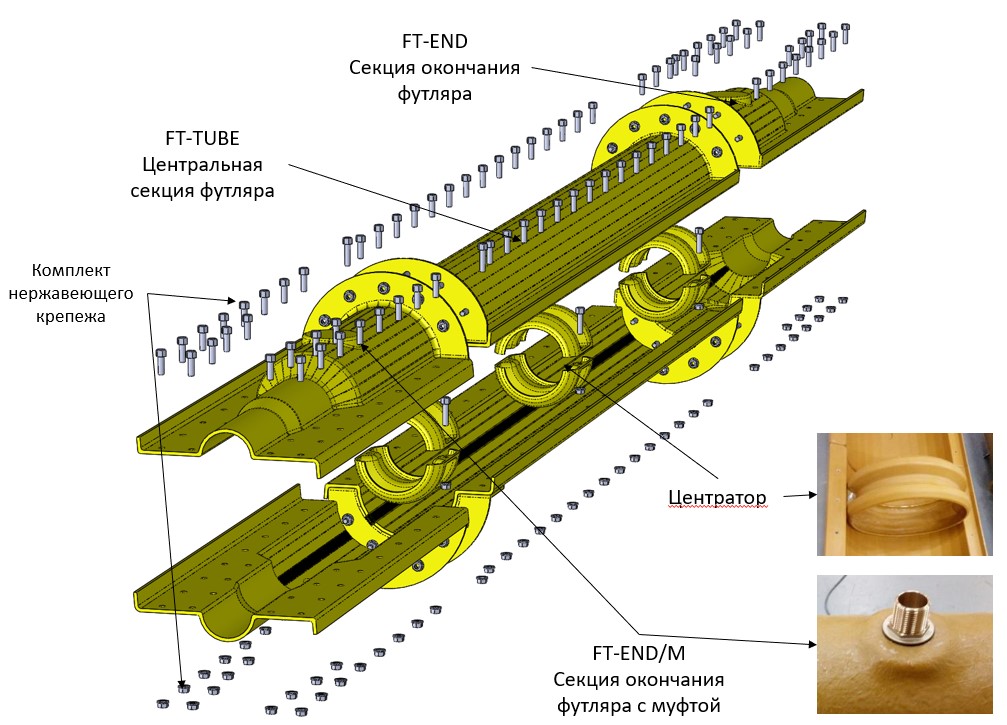

Композитный футляр состоит из нескольких составных частей, каждая часть состоит из двух половинок (верхней и нижней), все части композитного футляра скреплены между собой болтами из оцинкованной стали с применением уплотнения.

СОСТАВ ЗАЩИТНОГО ФУТЛЯРА:	Длина секции 2 метра

В комплект футляра входят:

• уплотнители;
• нержавеющий крепеж;
• центраторы;
• муфта под контрольную трубку;
• схема сборки.

ПРЕИМУЩЕСТВА КОМПОЗИТНЫХ ФУТЛЯРОВ:

• Срок эксплуатации 40-50 лет
• Температура эксплуатации от – 50 С до +100 С
• Устойчивы к агрессивным средам
• Устойчивы к ультрафиолету
• Защищают от блуждающих токов
• Диэлектрические
• Не требуют сварки
• Легче стали
• Не требуют коррозионной защиты
• Просты в сборке

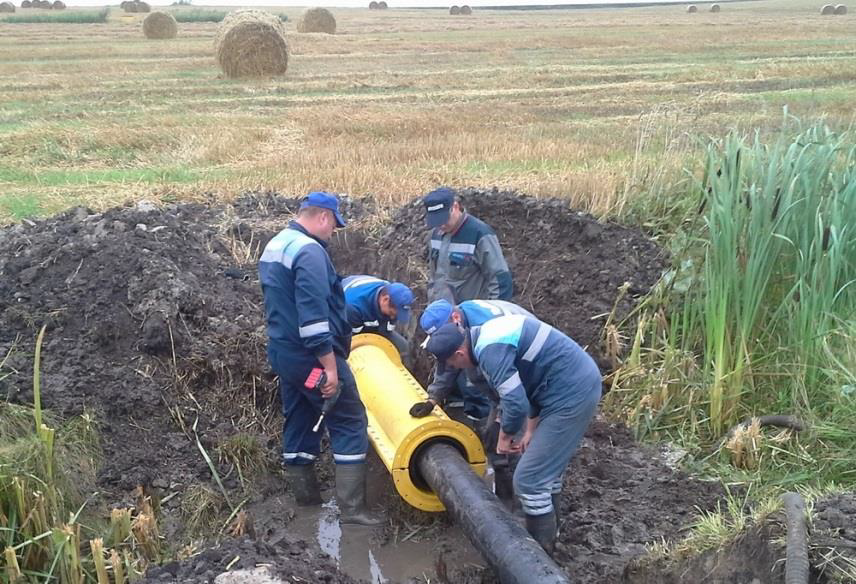

Монтаж композитного футляра производиться на центраторы, которые крепятся на защищаемую трубу, обеспечивая прочностные характеристики всего изделия.
Равномерное распределение центраторов позволяет пропорционально распределить нагрузку.

Область применения:

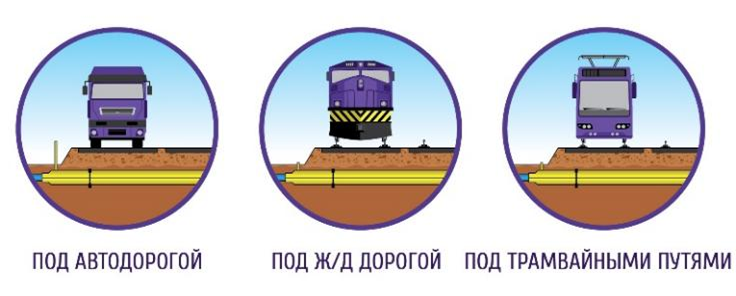

1. Строительство и реконструкция автодорог, железных дорог, трамвайных путей.
2. Защита сетей в сейсмически активных регионах.

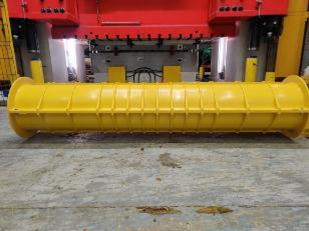

Вся продукция проходит испытания на внешнее давление (имитация давления грунта) и на внутреннее давление (проверка герметичности)

ПРИМЕРЫ ПРИМЕНЕНИЯ

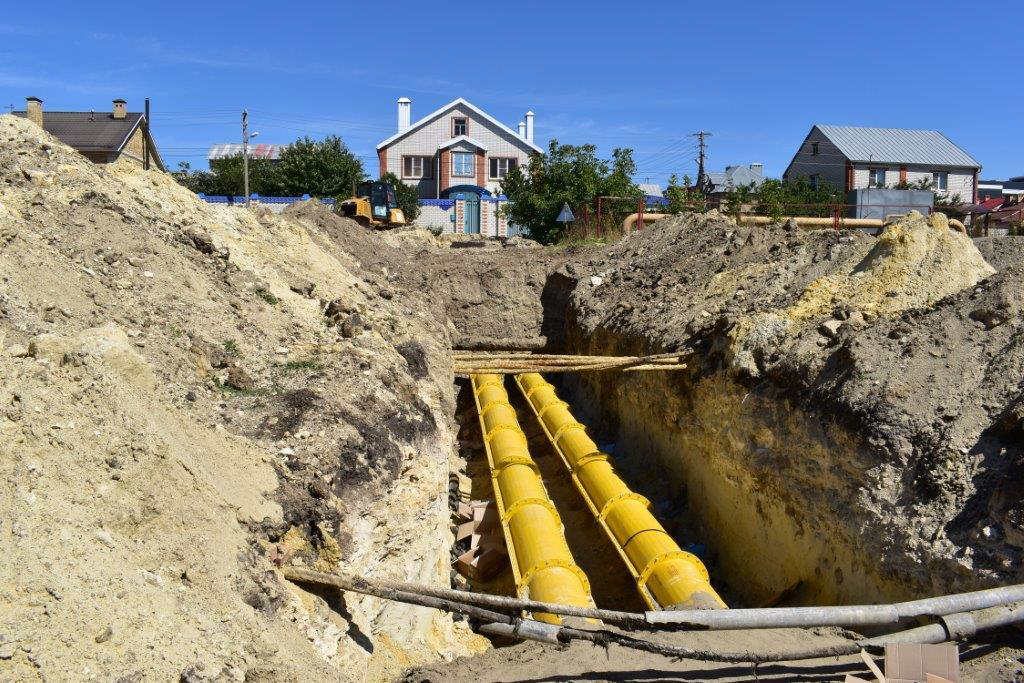

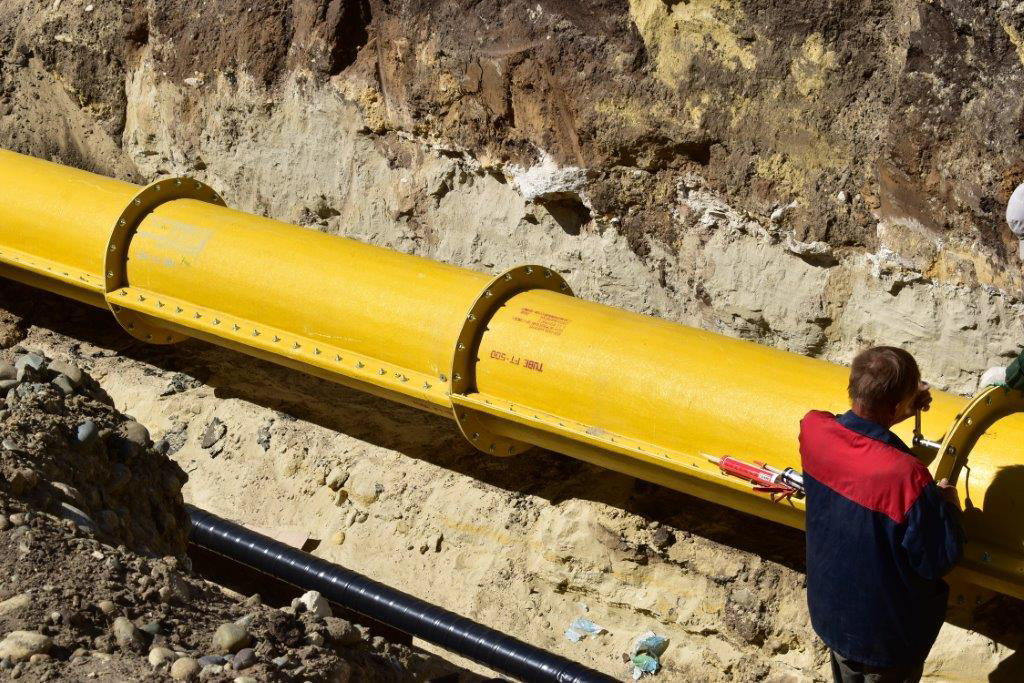

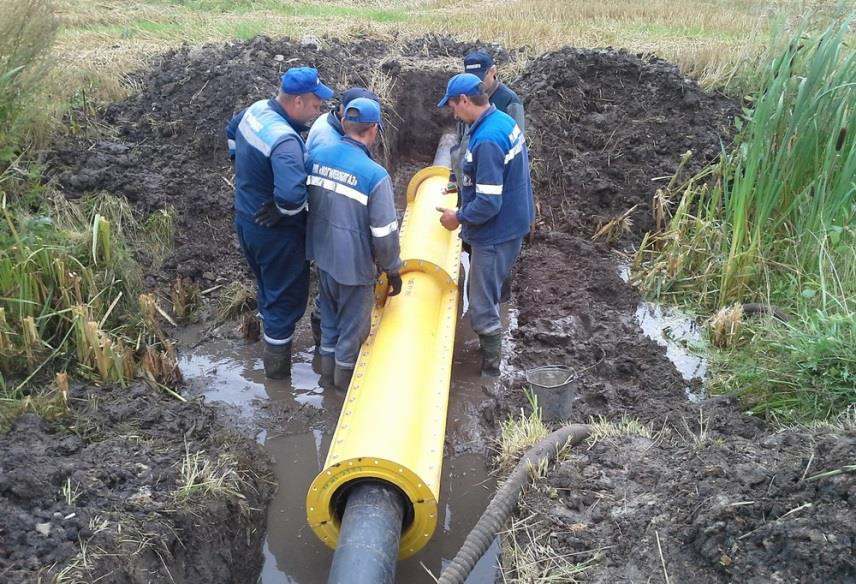

Реконструкция транспортной развязки при пересечение газопровода		Защита труб, через мелиоративный канал
