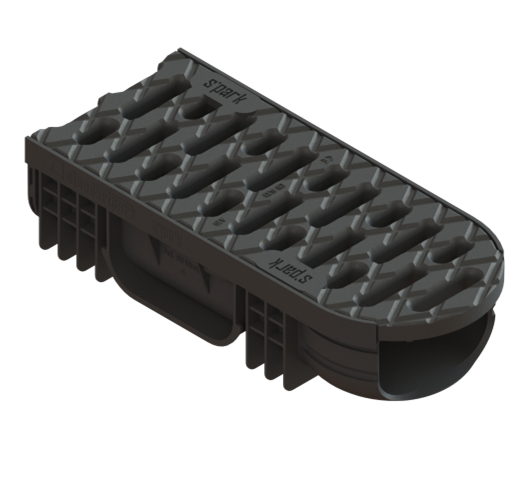

Лоток поворотный водоотводный S'park 2 пластиковый DN100 h70 с решеткой щелевой пластиковой кл. А15 (комплект)

Описание товара

Характеристики

Сопутствующие товары

Похожие товары

Сертификаты

Каталоги

Монтаж

Видео

Отзывы

Новинка

Лоток поворотный водоотводный S'park 2 пластиковый DN100 h70 с решеткой щелевой пластиковой кл. А15 (комплект) - Standartparkчспмчв, рис. 1

Добавить в избранное

Добавить в сравнение

Рейтинг: 4.6 / 5

Цена : от 320.00 руб.

Цену на весь ассортимент уточняйте у менеджеров

ЗАКАЗАТЬ

Характеристики:

Артикул :

08818-R

Тип продукции :

комплект

Материал :

пластик

Ширина, мм :

125

Высота, мм :

Длина, мм :

301,5 - 346

Смотреть все характеристики

Области применения:

Пешеходные зоны коттеджной застройки. Отмостки зданий.

A15

Условия доставки по городу

Ближайший офис:
г. Москва

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

+7 (499) 322-49-81

Напишите нам

Артикул	Наименование	Гидравлическое сечение	Наименование согласно прайса	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Материал	Классы нагрузки	Цена	Купить
08818-R1	Комплект лотка поворотного водоотводного S'park 2 (начало R1)	DN100	Комплект радиусный (начало) R1 Spark ЛВ-10.14.07-ПП-РВ-ПП-Щ1-R1	301.5	125	75	0,388	пластик	A15	350.00 руб.	ЗАКАЗАТЬ - +
08818-R2	Комплект лотка поворотного водоотводного S'park 2 (промежуточный R2)	DN100	Комплект радиусный (промежуточный) R2 Spark ЛВ-10.14.07-ПП-РВ-ПП-Щ1-R2	346	125	75	0,392	пластик	A15	320.00 руб.	ЗАКАЗАТЬ - +
08818-R3	Комплект лотка поворотного водоотводного S'park 2 (окончание R3)	DN100	Комплект радиусный (окончание) R3 Spark ЛВ-10.14.07-ПП-РВ-ПП-Щ1-R3	299	125	75	0,358	пластик	A15	330.00 руб.	ЗАКАЗАТЬ - +

Назначение и основные характеристики

Поворотные пластиковые водоотводные лотки S’park 2 (DN100, h70) — практичное решение для организации поверхностного водоотвода там, где важно гибко проложить линию и обойтись без сложной подгонки элементов. Водоотводный лоток поворотный рассчитан на участки с умеренным объёмом ливневого стока — его задача в том, чтобы оперативно собирать и отводить дождевую и талую воду, не допуская застоя.

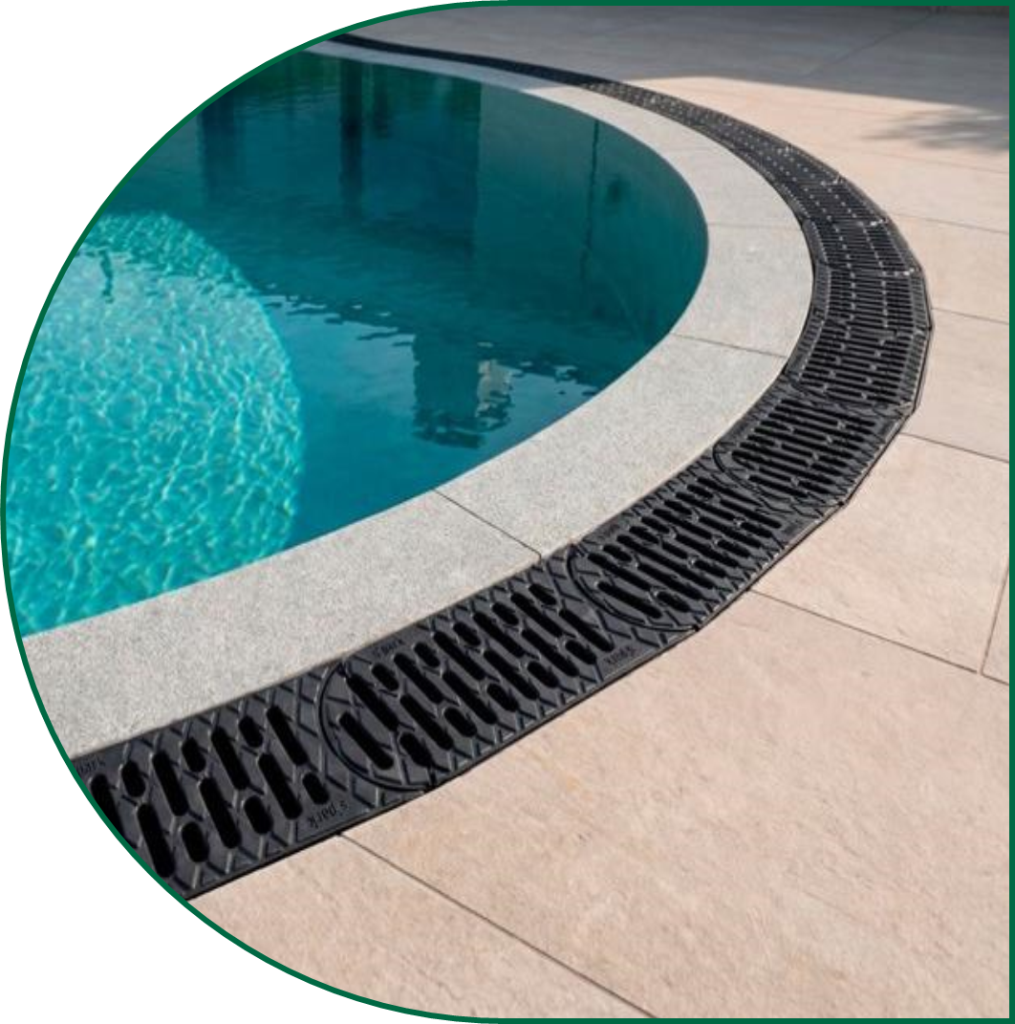

Применение поворотных лотков особенно актуально в местах, где критично исключить негативные последствия избыточной влаги: у отмостки зданий — чтобы не подтапливался фундамент; вдоль дорожек, тротуаров и парковок — чтобы не разрушалось покрытие; на придомовых и общественных территориях — чтобы не образовывались лужи и не развивалась сырость, провоцирующая плесень.

Комплекты поворотных лотков S`park2

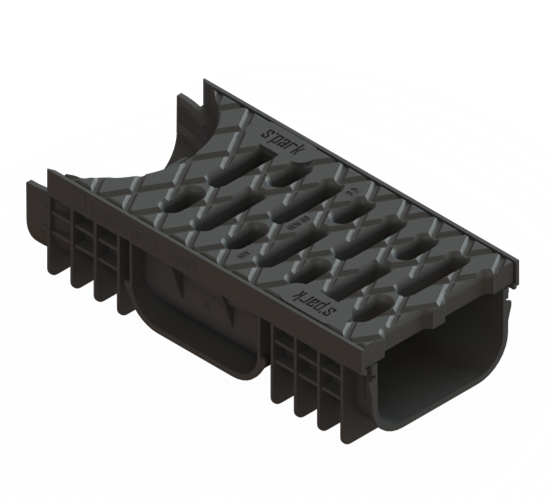

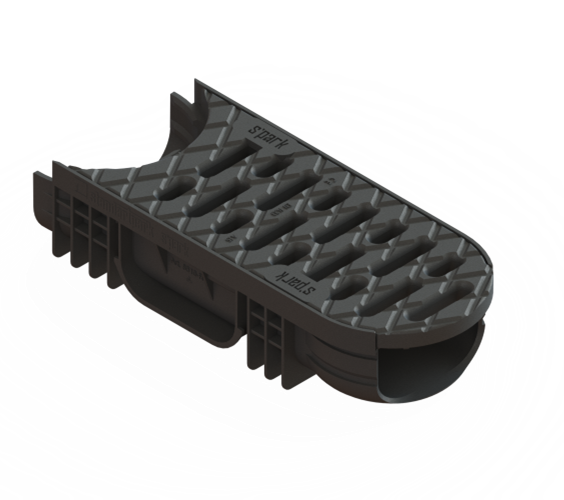

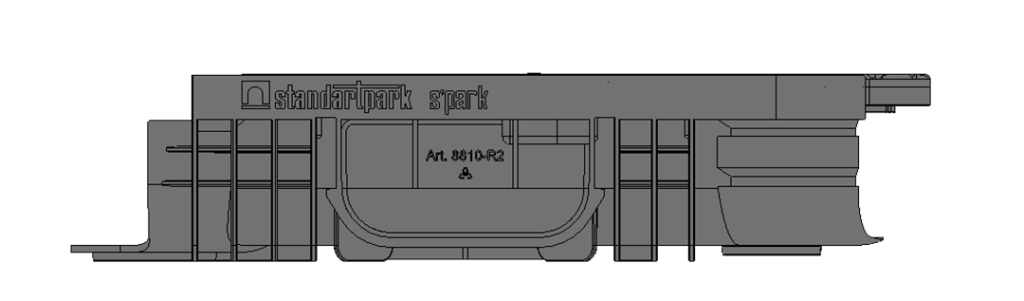

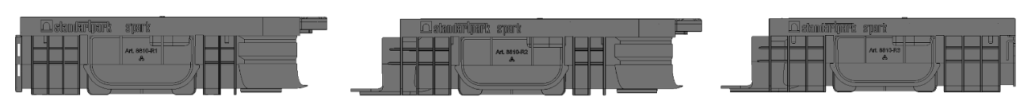

Комплект радиусный (начало R1) арт. 08818-R1	Комплект радиусный (промежуточный R2) арт. 08818-R2	Комплект радиусный (окончание R3) арт. 08818-R3

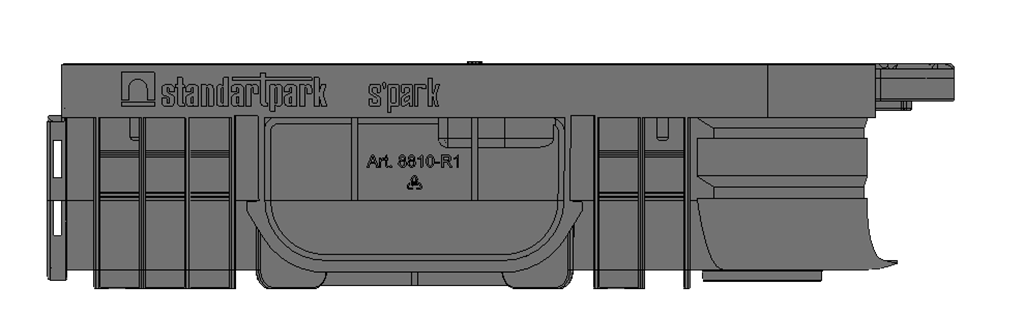

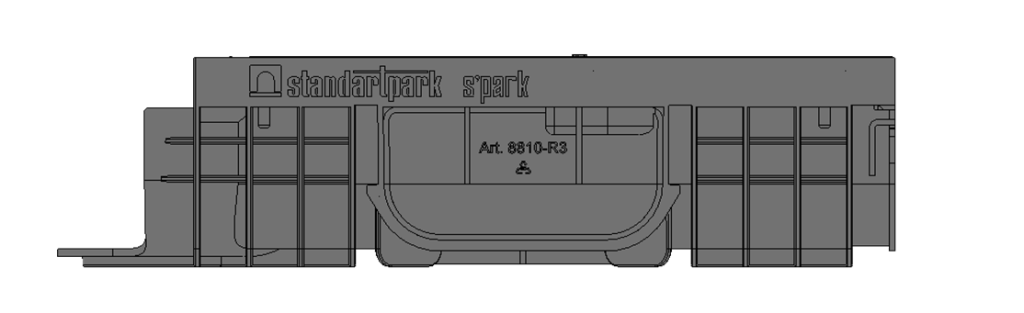

•Начало поворотной линии. •Сам не задает поворот. •Подключается к существующему комплекту S`park2 прямо. •Не может использоваться самостоятельно без промежуточного комплекта и комплекта окончания. •Может подключаться к ДС-25, ДП-25 и ДП-30.	•Основной поворотный лоток. •Задает угол поворота до 20⁰. •Может использоваться самостоятельно с такими же комплектами (сборка в замкнутый контур). •Может использоваться комплектами начало и окончание.	•Конец поворотной линии. •Сам не задает поворот. •Подключается к существующему комплекту S`park2 прямо. •Не может использоваться самостоятельно без промежуточного комплекта и комплекта окончания. •Может подключаться к ПУ и др точкам сброса.

Каждый лоток оснащен шаблоном для бокового соединения. Боковое подключение может осуществляться с стандартными линейными комплектами S’park2 или с комплектом Начало R1 арт. 08818-R1.

Конструктив комплекта продуман для быстрой и надёжной сборки: в него входит лоток и решётка с классом нагрузки А15, рабочая длина — 250 мм. Лоток усилен рёбрами жёсткости, оснащён опорными лапами для устойчивости и замками для стыковки в линию — это обеспечивает прочность и герметичность соединения. Применение полиуретанового герметика Стандартпарк обязательна. Решётка фиксируется на защёлках, дополнительные крепёжные элементы не требуются.

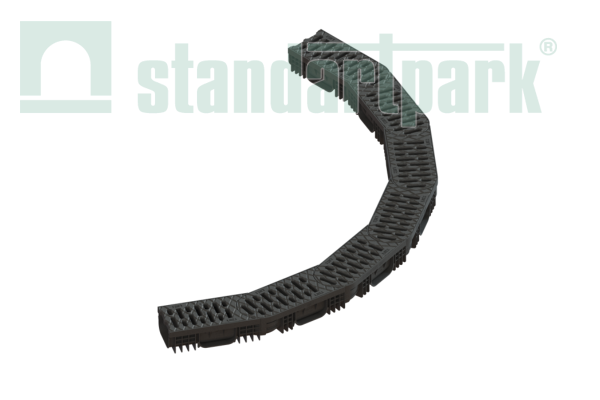

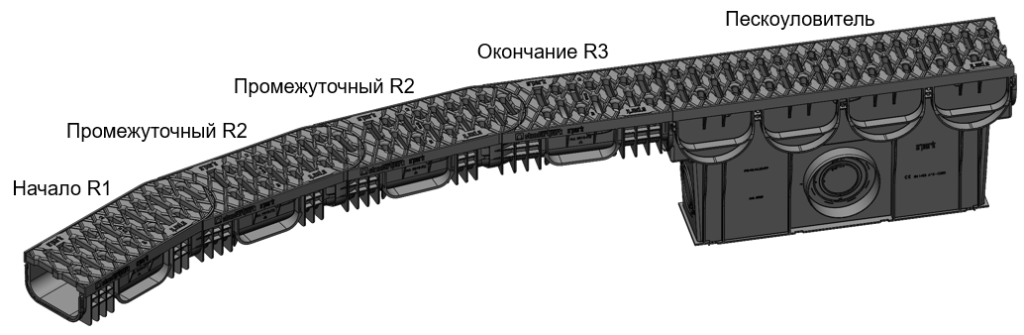

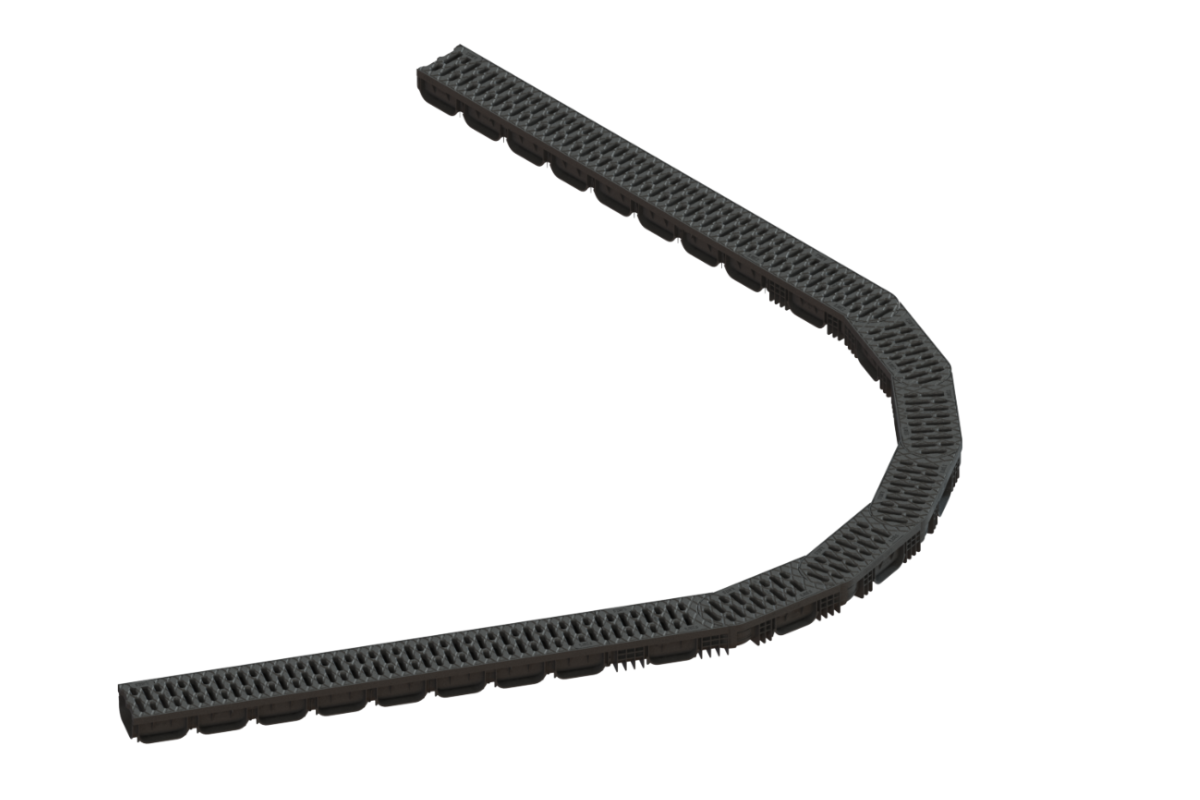

Важная особенность — возможность формировать плавные повороты без подрезки: за счёт конструктива угол каждого соединения можно варьировать до 20°, собирая линию в виде аккуратной дуги. Для обустройства радиусного участка используют стартовый комплект (Начало R1), завершающий (Окончание R3) и промежуточные секции (Промежуточный R3) — их количество подбирают в зависимости от протяжённости линии.

Поворотные лотки совместимы со стандартной линейкой S’park 2: габариты идентичны, поэтому можно без проблем интегрировать их в общую систему и применять все доступные комплектующие — переходники, заглушки, патрубки. Дополнительно каждый лоток снабжён шаблоном для бокового подключения и вертикальным отводом — это расширяет варианты компоновки и упрощает подключение к общей дренажной сети.

Особенности сборки


Подключение поворотных лотков S`park2 к ПУ осуществляется только с помощью элемента окончание R3, без дополнительных переходников.

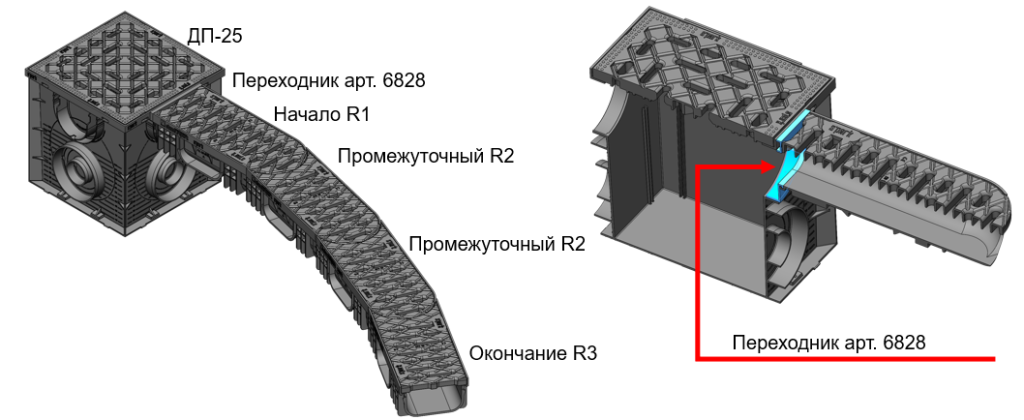

Чтобы подключить систему к ДС‑25 или ДП‑25, возьмите начальный элемент R1 и соедините его через переходник арт. 6828. Для подключения к ДП-30 возьмите начальный элемент R1 и соедините через надставку арт. 8370-Н с применением переходника арт. 6828.

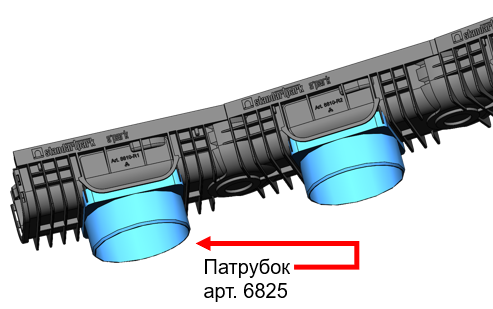

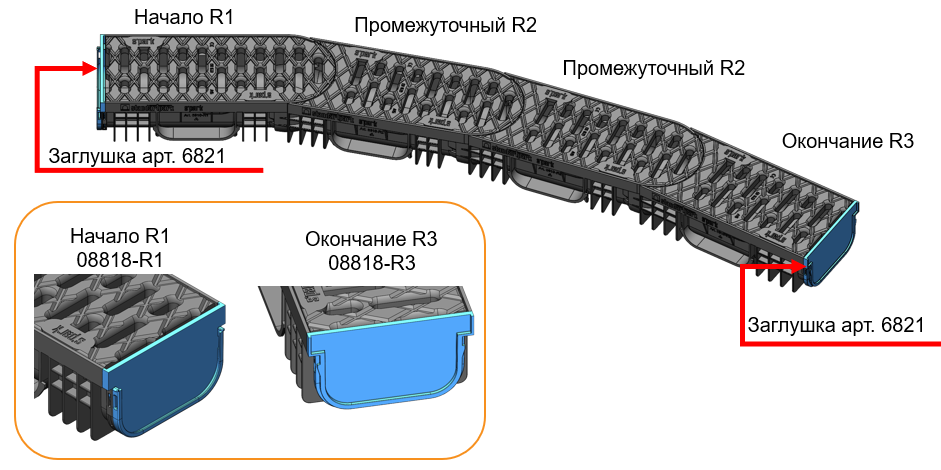

Вертикальный отвод стока из поворотных лотков в канализационную трубу выполняется путём подключения патрубка (арт. 6825) к нижней части любой секции лотка.	Универсальная заглушка арт. 6821 устанавливается только на начальный R1 и конечный R3 элементы.
