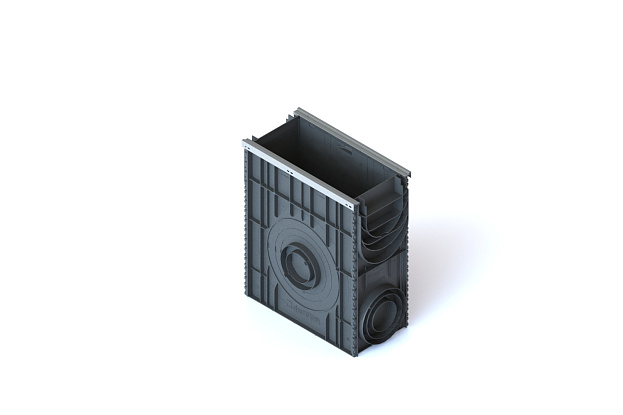

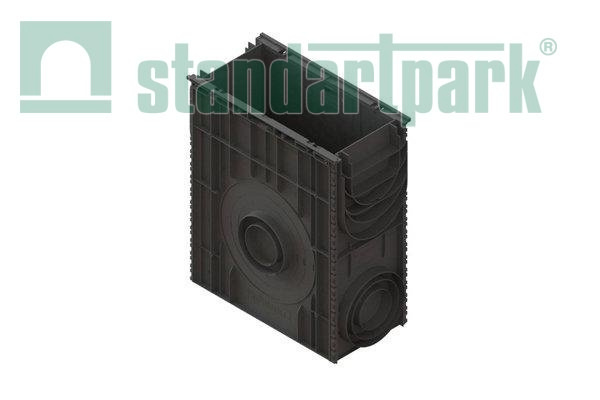

Пескоуловитель сборный PolyMax Basic DN200 h600 с низким бортом
Пескоуловитель сборный PolyMax Basic DN200 h600 с низким бортом
Пескоуловитель сборный PolyMax Basic DN200 h600 с низким бортом

Скачать чертежи:

Пескоуловитель сборный PolyMax Basic ПУС-20.26.60-ПП пластиковый

Параметры
  • Артикул: 858007
  • Тип продукции: пескоуловитель
  • Материал: пластик
  • Ширина, мм: 256
  • Высота, мм: 600
  • Длина, мм: 500
  • Вес, кг: 4,27
  • Класcы нагрузки: A15 - C250
  • Гидравлическое сечение: DN200
  • Высота борта: 5
  • Количество на паллете, шт: 76
  • Серия по материалу: PolyMax - пластик
  • Серия: Basic
  • Тип водоотвода: Линейный
Области применения:
Пешеходные зоны коттеджной застройки. Отмостки зданий.
Коттеджное строительство. Частные гаражи. Спортивное строительство.
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
Цена :
от 3 150.00 руб.
Цену на весь ассортимент уточняйте у менеджеров
Цена в регионе Москва и Московская область Изменить регион
Характеристики и описание
Пескоуловитель сборный PolyMax Basic ПУС-20.26.60-ПП пластиковый 3 150.00 руб. Купить в Интернет-магазине Артикул 858007 Длина, мм 500 Ширина, мм 256 Высота, мм 602 Вес, кг 4,27 Кол-во на паллете, шт. 76 Элемент каталога 27848 Классы нагрузки A15,B125,C250 Чертеж PDF 35641 Чертеж DWG 35642 Пескоуловитель сборный PolyMax Basic ПУС-20.26.60-ПП пластиковый усиленный 3 370.00 руб. Купить в Интернет-магазине Артикул 8580077 Длина, мм 500 Ширина, мм 256 Высота, мм 602 Вес, кг 4,75 Кол-во на паллете, шт. 76 Элемент каталога 27848 Классы нагрузки A15,B125,C250 Чертеж PDF 35643 Чертеж DWG 35644
Артикул Наименование Длина, мм Ширина, мм Высота, мм Вес, кг Кол-во на паллете, шт. Классы нагрузки Цена Купить Чертеж
858007 Пескоуловитель сборный PolyMax Basic ПУС-20.26.60-ПП пластиковый 500 256 602 4,27 76 A15 B125 C250 3 150.00 руб. Купить
8580077 Пескоуловитель сборный PolyMax Basic ПУС-20.26.60-ПП пластиковый усиленный 500 256 602 4,75 76 A15 B125 C250 3 370.00 руб. Купить
  • Обеспечивает возможность подключения всех существующих лотков DN200, а так же подключение лотка DN150
  • Обеспечивает возможность подключения всех основных труб как фасонной, так и концевой частями
  • Возможность комплектации всеми существующими решетками А-Е классов
  • Современный дизайн
  • Идеальное логистическое решение (поставляется в разобранном виде)

Сборка

ВНИМАНИЕ!!!

Все прорези для подключения труб и лотков, а так же монтажа решеток необходимо производить ДО СБОРКИ!!!

  1. Неподвижная часть замка одной стенки вставляется в подвижные части замка второй стенки до щелчка (необходимо проверить срабатывание всех замков)
  2. Дно монтируется в специальный паз


ВАЖНО!!! Перед каждым этапом сборки необходимо герметизировать соединение (в специальный пазы закладывается герметик). Рекомендуется использовать герметик ПРО ФС арт. 335145

Функциональные особенности ПУС DN200

Рисунок1.jpg 123.jpg

На лицевой торцевой стороне стенки DN200 имеются:

  • Отводы для подключения фасонными участками труб Ф110, 160, 200
  • Отводы для всех существующих (и спроектированных) лотков серии DN200, а так же отвод для подключения лотка DN150
  • Специальные утоньшения для пробивки стенок (для дальнейшего вырезания отверстий лобзиком при подключении труб)

Все отводы и шаблоны подписаны



На внутренней стороне стенки имеются:

  • В верхней части стенки имеются три шаблона для подрезки под решетки. Каждый шаблон помечен цифрой
    1. шаблон для подрезки под решеток арт. 25303, 25403, 2510, 2590
    2. шаблон для подрезки под решетки арт.2520
  • Шаблоны подключения труб концевыми участками Ф110, 160

Все отводы и шаблоны подписаны


Наращивание высоты ПУС 200

Рисунок6.jpg Рисунок7.jpg

Наращивание высоты в пескоуловителях осуществляется по тем же принципам, что и в колодцах



Чертежи и монтаж

Схемы установки в формате pdf

Чертежи и схемы в растровом формате
