Полимербетонный водоотводный моноблок DN200 H510 E600 с ревизионной полимербетонной решёткой

Водоотводный моноблок DN200 H510 E600 — максимальная надёжность для объектов, где цена ошибки слишком высока

На крупных промышленных предприятиях инженерные системы оценивают не только по стоимости закупки. Намного важнее их способность бесперебойно работать десятилетиями, выдерживать экстремальные нагрузки и не становиться причиной остановки производства. Любой внеплановый ремонт на территории промышленного комплекса приводит к серьёзным финансовым потерям, поэтому ещё на стадии проектирования закладываются решения с высоким запасом прочности.

Полимербетонный водоотводный моноблок DN200 высотой 510 мм класса нагрузки E600 создан именно для таких объектов. Он сочетает увеличенный гидравлический объём, высокую несущую способность и долговечность полимербетона, позволяя создавать системы поверхностного водоотвода, рассчитанные на эксплуатацию в самых тяжёлых условиях.

Моноблочная конструкция сохраняет жёсткость даже при многолетнем воздействии тяжёлой техники, а ревизионная полимербетонная решётка обеспечивает удобный доступ к внутреннему каналу для проведения профилактического обслуживания.

Где применяется моноблок DN200 H510 E600

Данная модель предназначена для объектов с интенсивностью эксплуатации, где ежедневно работает тяжёлая техника и предъявляются повышенные требования к надёжности инженерной инфраструктуры.

Основные области применения:

• металлургические предприятия;
• предприятия тяжёлого машиностроения;
• нефтехимические производства;
• энергетические объекты;
• производственные территории с движением тяжёлой специализированной техники.

Класс нагрузки E600 рассчитан на эксплуатацию при воздействии транспорта массой до 60 тонн, включая зоны постоянного маневрирования, торможения и разворота техники.

Высота 510 мм — максимальный гидравлический резерв в линейке DN200

Исполнение H510 обеспечивает наибольший внутренний объём среди моноблоков DN200.

Такое решение позволяет:

• принимать значительные объёмы поверхностного стока;
• снизить вероятность переполнения системы при экстремальных осадках;
• увеличить резерв гидравлической производительности;
• обеспечить стабильную работу длинных водоотводных линий;
• минимизировать риск образования подтоплений на производственной территории.

Для крупных промышленных объектов дополнительный объём канала становится важным элементом общей надёжности системы водоотведения.

Почему моноблочная конструкция эффективнее на тяжёлых объектах

При эксплуатации тяжёлой техники инженерные сооружения подвергаются постоянному воздействию динамических нагрузок, возникающих при ускорении, торможении, маневрировании и работе спецтехники.

Моноблочная конструкция обеспечивает:

• высокую пространственную жёсткость;
• отсутствие слабых соединений между элементами;
• равномерное распределение нагрузок;
• устойчивость к многолетнему циклическому нагружению;
• снижение риска появления люфта и деформаций;
• сохранение проектной геометрии даже при интенсивной эксплуатации.

Это особенно важно для объектов, где ремонт инженерных коммуникаций требует остановки производственного процесса или ограничения движения тяжёлой техники.

Полимербетон — материал, рассчитанный на промышленную эксплуатацию

Для тяжёлой промышленности важна не только механическая прочность материала, но и его способность сохранять свойства в агрессивной среде.

Полимербетон отличается:

• высокой прочностью на сжатие;
• стойкостью к нефтепродуктам и техническим жидкостям;
• минимальным водопоглощением;
• высокой морозостойкостью;
• устойчивостью к химически агрессивным веществам;
• сопротивлением абразивному износу;
• отсутствием коррозии на протяжении всего срока службы.

Благодаря гладкой внутренней поверхности уменьшается накопление производственных загрязнений, что способствует стабильной работе системы линейного водоотвода.

Ревизионная полимербетонная решётка — обслуживание без длительных простоев

Даже наиболее надёжная система требует периодического контроля. Конструкция моноблока предусматривает съёмную полимербетонную решётку, позволяющую быстро проводить ревизию внутреннего канала.

Такое решение обеспечивает:

• оперативный доступ к системе водоотведения;
• возможность проведения профилактических работ;
• удаление накопившихся загрязнений;
• сокращение времени обслуживания;
• поддержание расчётной пропускной способности канала.

Полимербетонная решётка рассчитана на эксплуатацию совместно с корпусом моноблока и соответствует требованиям класса нагрузки E600.

Крепление ревизионной решётки — рассчитано на экстремальные нагрузки

Для фиксации решётки применяется стандартный крепёжный комплект, обеспечивающий надёжную работу конструкции даже при постоянном движении тяжёлой техники.

Комплект включает:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Преимущества такого крепления:

• устойчивость к ударным и вибрационным нагрузкам;
• надёжная фиксация решётки;
• возможность многократного демонтажа;
• использование стандартных крепёжных элементов;
• быстрое проведение сервисных работ.

Цветовые решения

Для различных производственных объектов доступны следующие варианты исполнения:

• песочный — базовое заводское исполнение;

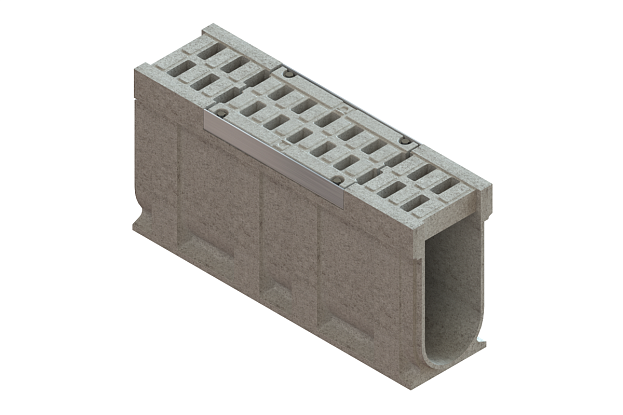

• серый — оптимален для бетонных покрытий производственных предприятий;

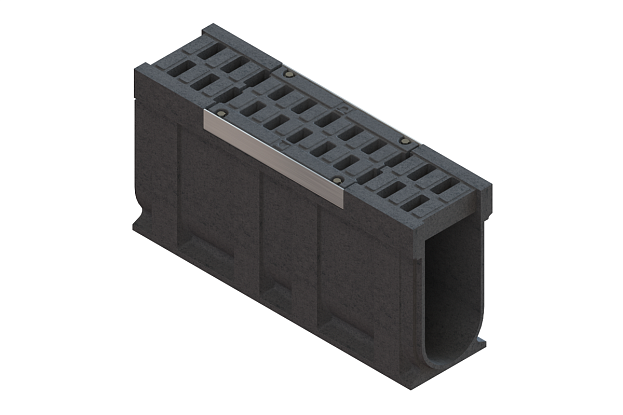

• чёрный — рекомендуется для асфальтовых покрытий портов, терминалов и промышленных дорог.

При необходимости возможно изготовление изделий в индивидуальном цветовом исполнении.

Технические характеристики

• гидравлическое сечение — DN200;
• высота — 510 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• тип конструкции — моноблочная система линейного водоотвода;
• доступ к каналу — через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки E600 проводятся только для изделия в заводской комплектации «моноблок + полимербетонная решётка», что гарантирует соответствие заявленным эксплуатационным характеристикам.

Рекомендации инженера-проектировщика

При выборе системы линейного водоотвода для промышленных объектов необходимо учитывать не только расчётную массу транспортных средств, но и интенсивность их движения, характер маневрирования, площадь водосбора и режим эксплуатации территории. Для объектов, где недопустимы внеплановые остановки производства, целесообразно закладывать дополнительный запас как по классу нагрузки, так и по внутреннему объёму канала. Исполнение DN200 H510 E600 позволяет реализовать такой подход без перехода на более широкое гидравлическое сечение.

Почему выгоднее инвестировать в надёжную систему сразу

Для крупных промышленных предприятий основная стоимость эксплуатации инженерной инфраструктуры складывается не из цены оборудования, а из расходов на обслуживание, ремонт и возможные простои.

Использование моноблочной системы из полимербетона позволяет:

• сократить вероятность аварийных ремонтов;
• увеличить срок службы водоотводной линии;
• уменьшить эксплуатационные затраты;
• сохранить работоспособность покрытия вокруг канала;
• обеспечить стабильную работу системы поверхностного водоотвода на протяжении многих лет.

Такой подход позволяет снизить совокупную стоимость владения инженерной системой (Life Cycle Cost) и сделать инвестиции в качественный водоотвод экономически оправданными.

Закажите бесплатный гидравлический расчёт

Каждый промышленный объект имеет индивидуальные условия эксплуатации. Наши инженеры бесплатно выполнят гидравлический расчёт, определят необходимое гидравлическое сечение, помогут выбрать оптимальную высоту моноблока, класс нагрузки и подготовят технические рекомендации с учётом особенностей вашего проекта. Такой подход позволяет создать долговечную систему линейного водоотвода, рассчитанную на интенсивную эксплуатацию и минимальные затраты на обслуживание.
