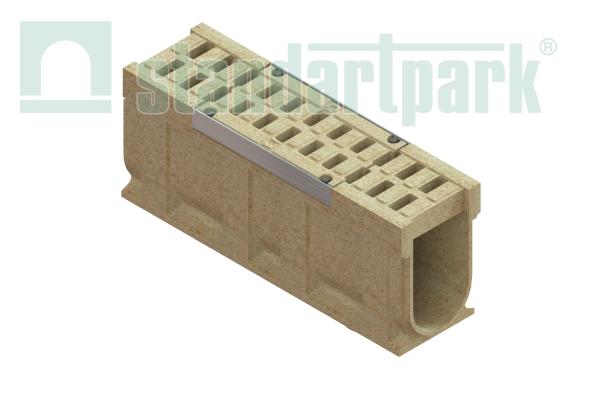

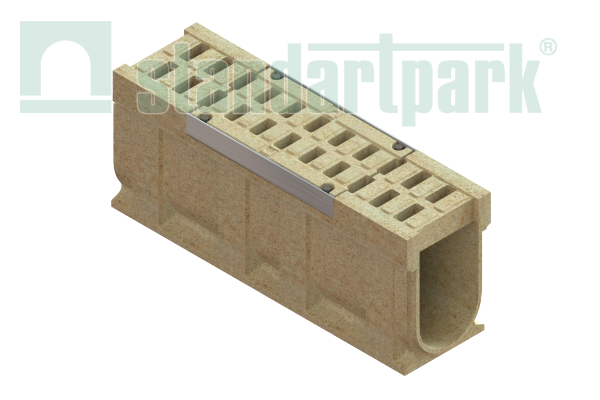

Полимербетонный водоотводный моноблок DN200 H410 E600 с ревизионной полимербетонной решёткой

При проектировании предприятий тяжёлой промышленности стоимость остановки технологического процесса может многократно превышать стоимость инженерных коммуникаций. Именно поэтому системы поверхностного водоотвода для подобных объектов проектируются с повышенным запасом надёжности. Они должны выдерживать экстремальные нагрузки, работать в агрессивной среде и сохранять расчётные характеристики независимо от интенсивности эксплуатации.

Полимербетонный водоотводный моноблок DN200 высотой 410 мм класса нагрузки E600 предназначен для объектов, где ежедневно эксплуатируется тяжёлая специализированная техника.

Моноблочная конструкция обеспечивает высокую пространственную жёсткость, а съёмная полимербетонная решётка позволяет проводить плановую ревизию инженерной сети без демонтажа водоотводного канала и длительного вывода участка из эксплуатации.

Области применения

Исполнение E600 используется на объектах с максимальными эксплуатационными нагрузками, где стандартные решения классов C250 или D400 уже не обеспечивают необходимый запас прочности.

• металлургические комбинаты;
• литейные производства;
• нефтехимические предприятия;
• машиностроительные заводы;
• карьерные комплексы;
• предприятия по производству строительных материалов.

Класс нагрузки E600 рассчитан на воздействие техники массой до 60 тонн, включая участки интенсивного маневрирования и торможения.

Высота 410 мм — рациональное решение для промышленных площадок

Не на каждом объекте существует возможность увеличить глубину монтажа инженерных коммуникаций. При этом необходимо обеспечить достаточный запас внутреннего объёма системы водоотведения.

Исполнение H410 является оптимальным компромиссом между компактностью конструкции и гидравлической эффективностью.

Преимущества данной высоты:

• увеличение внутреннего объёма относительно моделей H360;
• эффективный приём поверхностного стока при сильных осадках;
• снижение риска переполнения канала;
• возможность применения при ограниченной глубине инженерных сетей;
• высокая производительность без увеличения ширины водоотводной линии.

Такое исполнение особенно востребовано при реконструкции действующих производственных предприятий.

Моноблок против сборной конструкции — преимущества для промышленности

На тяжёлых производственных объектах инженерные системы ежедневно подвергаются интенсивным механическим воздействиям. Даже незначительное смещение отдельных элементов способно привести к ускоренному разрушению конструкции.

Моноблочная технология позволяет существенно повысить эксплуатационную надёжность.

Конструкция обеспечивает:

• отсутствие раздельных опорных элементов;
• высокую устойчивость к концентрированным нагрузкам;
• минимизацию деформаций при прохождении тяжёлой техники;
• равномерное распределение усилий по всему корпусу;
• сохранение проектной геометрии в течение длительного срока эксплуатации.

Это особенно важно для объектов, где проведение ремонтных работ связано с остановкой производственного процесса.

Полимербетон — материал для тяжёлой промышленности

Эксплуатация инженерных сооружений на промышленных предприятиях сопровождается воздействием большого количества агрессивных факторов.

Полимербетон успешно противостоит:

• воздействию масел;
• дизельному топливу;
• гидравлическим жидкостям;
• противогололёдным реагентам;
• абразивному износу;
• циклам замораживания и оттаивания;
• длительному воздействию влаги.

Дополнительным преимуществом материала является практически нулевое водопоглощение, благодаря чему конструкция сохраняет прочность даже после многих лет эксплуатации.

Ревизионная полимербетонная решётка — удобство обслуживания без демонтажа моноблока

Даже на самых надёжных объектах инженерные коммуникации требуют регулярного контроля. Конструкция данного моноблока предусматривает съёмную полимербетонную решётку, обеспечивающую быстрый доступ к внутреннему каналу.

Это позволяет:

• проводить плановые осмотры инженерной сети;
• выполнять очистку канала;
• контролировать состояние внутренних поверхностей;
• оперативно устранять локальные загрязнения;
• сокращать время технического обслуживания.

Благодаря высокой прочности материала решётка рассчитана на длительную эксплуатацию совместно с корпусом моноблока и полностью соответствует требованиям класса нагрузки E600.

Крепление ревизионной решётки — промышленный стандарт надёжности

Для фиксации полимербетонной решётки применяется типовой крепёжный комплект, обеспечивающий жёсткое соединение элементов конструкции даже при постоянном воздействии тяжёлой техники.

В состав крепления входят:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Использование стандартных крепёжных элементов позволяет:

• обеспечить устойчивость соединения к ударным нагрузкам;
• исключить ослабление крепления при вибрации;
• быстро выполнять демонтаж для обслуживания;
• использовать широко распространённые метизы;
• сократить время ремонтных работ.

Цветовые решения

В зависимости от типа покрытия и требований проекта доступны следующие варианты исполнения:

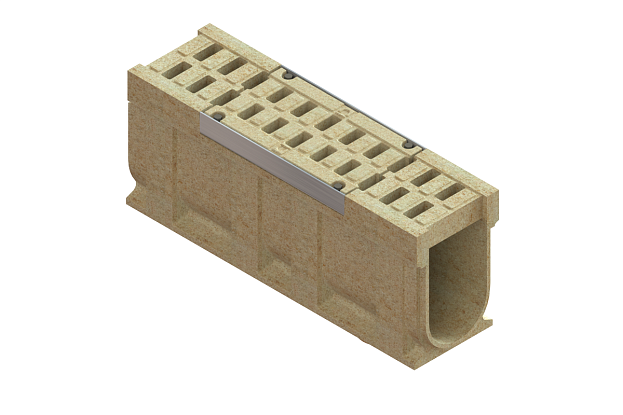

• песочный — базовый заводской цвет;

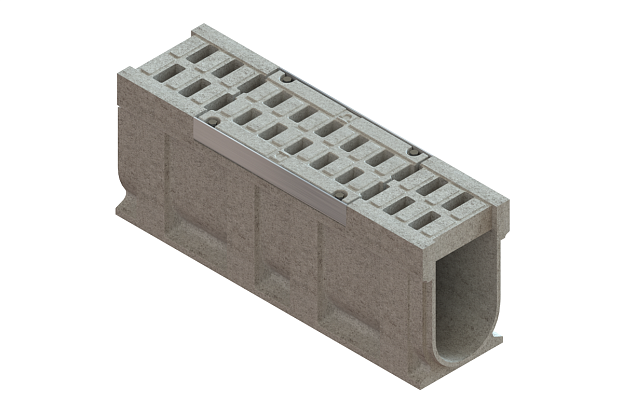

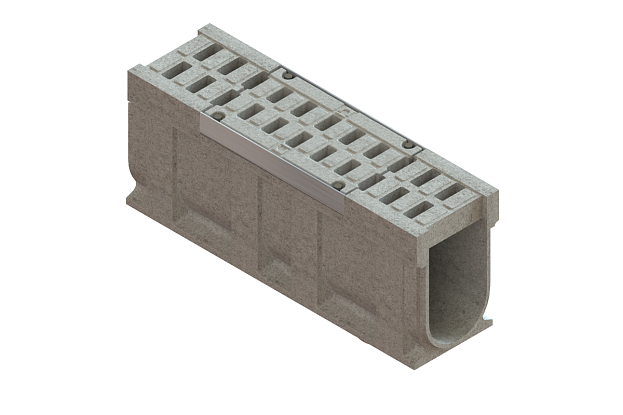

• серый — оптимален для бетонных производственных площадок и терминалов;

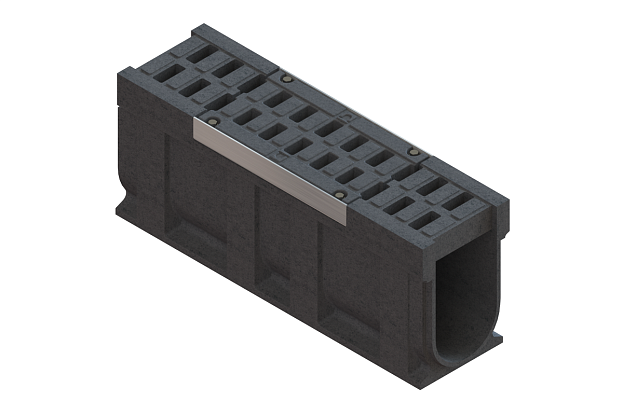

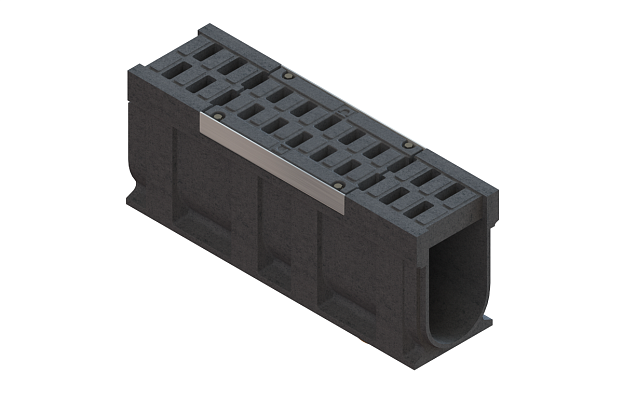

• чёрный — рекомендуется для асфальтовых покрытий портов, логистических комплексов и промышленных дорог.

По запросу возможно изготовление изделий в других цветовых вариантах.

Технические характеристики

• гидравлическое сечение — DN200;
• высота — 410 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• конструкция — моноблочная система линейного водоотвода;
• доступ для обслуживания — через съёмную ревизионную решётку.

Испытания на соответствие требованиям класса нагрузки E600 проводятся только для изделия в полной заводской комплектации «моноблок + полимербетонная решётка», что подтверждает соответствие заявленным прочностным характеристикам.

Рекомендации инженера-проектировщика

Для промышленных предприятий важно учитывать не только нормативный класс нагрузки, но и особенности эксплуатации техники. На участках, где выполняются повороты, развороты, погрузочно-разгрузочные операции или движение с низкой скоростью, возникают повышенные локальные нагрузки на покрытие и инженерные сооружения. В подобных условиях применение моноблочной конструкции класса E600 позволяет значительно повысить надёжность системы и сократить вероятность внеплановых ремонтов.

Подберём оптимальную систему линейного водоотвода

Если вы проектируете промышленный объект, контейнерный терминал, производственную площадку или предприятие с тяжёлой техникой, специалисты нашей компании помогут подобрать оптимальное решение. Мы бесплатно выполним гидравлический расчёт, определим необходимое гидравлическое сечение, высоту моноблока и класс нагрузки, а также дадим рекомендации по размещению системы линейного водоотвода с учётом особенностей эксплуатации объекта.
