Полимербетонный водоотводный моноблок DN200 H360 E600 с ревизионной полимербетонной решёткой

Моноблок DN200 H360 E600 — профессиональное решение для объектов тяжёлой промышленности и экстремальных эксплуатационных нагрузок

Не каждая система линейного водоотвода способна выдерживать постоянное движение карьерной техники, контейнерных погрузчиков, тяжёлых автопоездов или специального промышленного транспорта. Для подобных объектов проектировщики предъявляют особые требования не только к гидравлической эффективности, но и к прочности конструкции, её устойчивости к ударным нагрузкам, агрессивным производственным средам и многолетней эксплуатации без потери несущей способности.

Полимербетонный водоотводный моноблок DN200 высотой 360 мм класса нагрузки E600 разработан именно для таких условий. Конструкция рассчитана на эксплуатацию в местах, где обычные системы поверхностного водоотвода быстро выходят из строя из-за экстремальных механических воздействий.

Моноблочное исполнение повышает общую жёсткость изделия, а съёмная полимербетонная ревизионная решётка обеспечивает возможность регулярного обслуживания без демонтажа инженерной системы.

Области применения

Класс нагрузки E600 предназначен для объектов с особо тяжёлыми условиями эксплуатации, где инженерные сооружения ежедневно испытывают воздействие техники большой массы.

Моноблок рекомендуется использовать на следующих объектах:

• металлургические предприятия;
• машиностроительные заводы;
• предприятия горнодобывающей промышленности;
• карьеры и дробильно-сортировочные комплексы;
• нефтеперерабатывающие предприятия;
• территории тяжёлого промышленного производства.

Конструкция рассчитана на эксплуатацию при нагрузках до 60 тонн, что соответствует требованиям класса E600 и делает изделие пригодным для наиболее ответственных объектов промышленной инфраструктуры.

Почему для промышленных объектов важна именно моноблочная конструкция

При движении тяжёлой техники нагрузка на элементы водоотводной системы носит не только статический, но и выраженный динамический характер. Особенно опасны локальные ударные воздействия, возникающие при прохождении колёс через водоотводную линию.

• равномерное распределение нагрузки по всей конструкции;
• снижение риска образования трещин при ударных воздействиях;
• устойчивость к многомиллионным циклам нагружения;
• сохранение проектной геометрии канала в течение длительного срока службы.

Именно поэтому моноблочные системы всё чаще применяются на объектах тяжёлой промышленности, где стоимость ремонта инженерных сетей значительно превышает стоимость их первоначального строительства.

DN200 — оптимальное гидравлическое решение для локальных производственных площадок

Несмотря на принадлежность изделия к тяжёлому классу нагрузки, выбор гидравлического сечения всегда определяется результатами инженерного расчёта.

Гидравлическое сечение DN200 эффективно применяется:

• на технологических проездах;
• вдоль производственных корпусов;
• на локальных площадках перегрузки;
• по периметру складских зон;
• возле ремонтных цехов;
• на внутренних дорогах промышленных предприятий.

При правильно выполненном гидравлическом расчёте DN200 обеспечивает высокую производительность при рациональном расходе материалов и оптимальной стоимости строительства.

Полимербетон — материал, устойчивый к агрессивной промышленной среде

Промышленные территории отличаются сложными условиями эксплуатации. Помимо атмосферных осадков конструкция регулярно контактирует с нефтепродуктами, техническими жидкостями, химическими реагентами и абразивными загрязнениями.

Полимербетон обладает характеристиками, позволяющими успешно работать в подобных условиях:

• высокая химическая стойкость;
• устойчивость к воздействию масел и топлива;
• минимальное водопоглощение;
• высокая морозостойкость;
• отсутствие процессов коррозии;
• высокая прочность на сжатие;
• устойчивость к интенсивному абразивному износу.

Гладкая поверхность внутреннего канала дополнительно уменьшает накопление производственных загрязнений и способствует сохранению расчётной пропускной способности.

Ревизионная полимербетонная решётка — обслуживание без остановки производственного процесса

На промышленных предприятиях любое длительное перекрытие проездов связано с дополнительными затратами. Поэтому конструкция водоотводного моноблока предусматривает быстрый доступ к внутреннему каналу через съёмную ревизионную решётку.

Такое решение позволяет:

• выполнять технические осмотры без демонтажа моноблока;
• оперативно удалять производственные загрязнения;
• проводить профилактическое обслуживание;
• сокращать время ремонтных работ;
• поддерживать стабильную работу системы водоотведения.

Полимербетонная решётка сохраняет прочность при воздействии тяжёлой техники и не требует дополнительной антикоррозионной защиты.

Крепление ревизионной решётки

Для фиксации решётки применяется стандартный крепёжный комплект, рассчитанный на эксплуатацию в условиях высоких механических нагрузок.

В состав комплекта входят:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Использование стандартного крепежа обеспечивает:

• надёжную фиксацию решётки;
• устойчивость соединения к вибрациям;
• быстрый демонтаж при ревизии;
• удобство обслуживания;
• доступность комплектующих при эксплуатации объекта.

Цветовые решения

Для различных производственных объектов предлагаются следующие варианты исполнения:

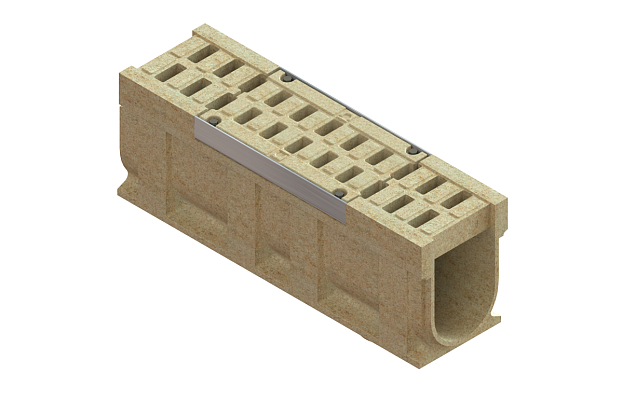

• песочный — стандартное заводское исполнение;

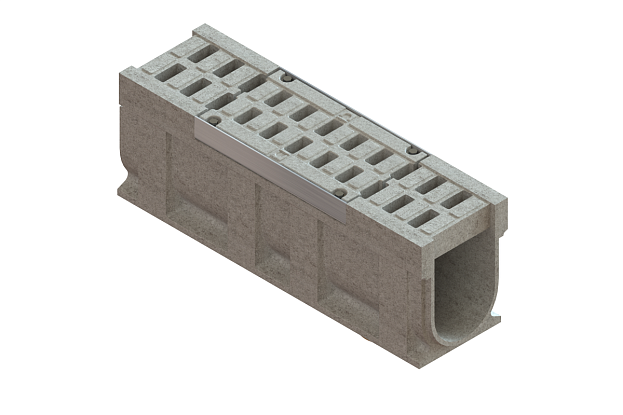

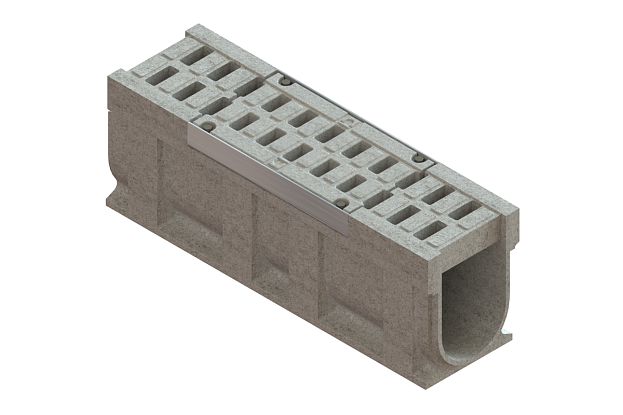

• серый — рекомендуется для бетонных производственных площадок и заводских территорий;

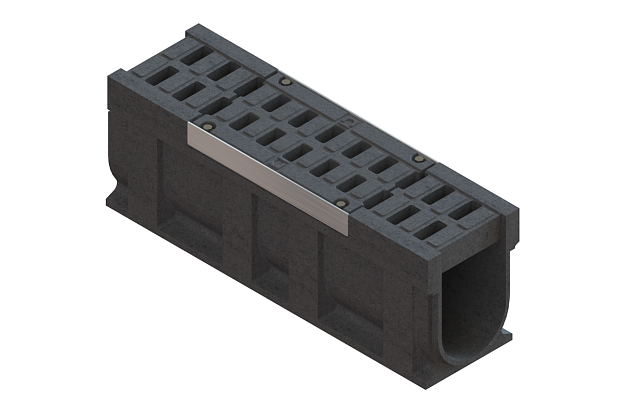

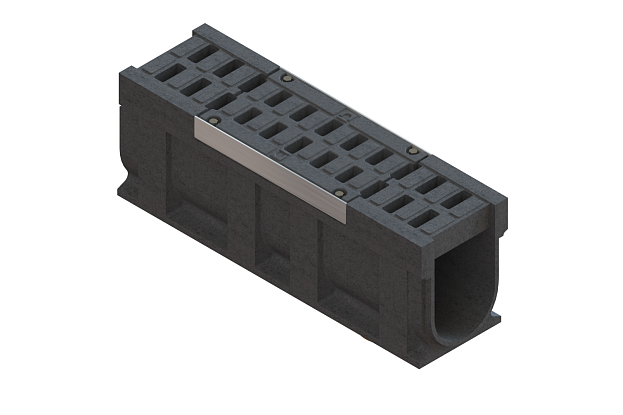

• чёрный — оптимален для асфальтовых покрытий промышленных предприятий и логистических комплексов.

По согласованию возможно изготовление изделий в других цветовых исполнениях.

Технические характеристики

• гидравлическое сечение — DN200;
• монтажная высота — 360 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• конструкция — моноблочный канал линейного водоотвода;
• ревизионный доступ — через съёмную решётку.

Испытания на соответствие классу нагрузки E600 проводятся исключительно для изделия, поставляемого в полной заводской комплектации «моноблок + полимербетонная решётка».

Практические рекомендации инженера

При проектировании объектов тяжёлой промышленности класс нагрузки следует выбирать с учётом не только массы транспортных средств, но и характера их движения. Для участков, где техника выполняет торможение, разворот, маневрирование или длительную стоянку, нагрузка на водоотводную систему значительно возрастает. В таких условиях применение моноблоков класса E600 обеспечивает дополнительный запас прочности и снижает риск преждевременного разрушения инженерной инфраструктуры.

Закажите инженерный расчёт системы водоотведения

Проектирование систем линейного водоотвода для промышленных предприятий требует комплексного подхода. Наши специалисты бесплатно выполнят гидравлический расчёт, помогут определить оптимальное гидравлическое сечение, подобрать высоту моноблока, класс нагрузки и дадут рекомендации по размещению водоотводной линии с учётом особенностей эксплуатации вашего объекта. Это позволит создать долговечную систему поверхностного водоотвода, рассчитанную на работу в самых сложных производственных условиях.
