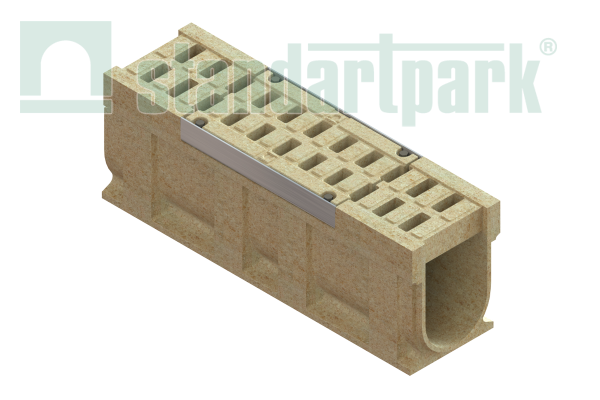

Блок монолитный водоотводный CompoMax ревизионный с решеткой полимербетонной DN200 h36 кл.D (комплект)

Полимербетонный водоотводный моноблок DN200 H360 D400 с ревизионной полимербетонной решёткой

Моноблок DN200 D400 для дорог, транспортной инфраструктуры и промышленных объектов

При строительстве объектов транспортной инфраструктуры к системе поверхностного водоотвода предъявляются особые требования. Водоотводный канал должен не только эффективно принимать дождевой сток, но и выдерживать многолетнее воздействие динамических нагрузок от движения автомобилей, торможения, ускорения и вибраций дорожного покрытия.

Полимербетонный водоотводный моноблок DN200 высотой 360 мм класса нагрузки D400 разработан именно для таких условий эксплуатации. Конструкция рассчитана на применение в местах интенсивного движения легкового и грузового транспорта, где долговечность инженерной системы имеет не меньшее значение, чем её гидравлическая эффективность.

Моноблочное исполнение объединяет корпус и полимербетонную ревизионную решётку в единую конструкцию, что повышает пространственную жёсткость изделия и снижает вероятность возникновения эксплуатационных дефектов, характерных для сборных систем линейного водоотвода.

Где применяется моноблок DN200 D400

Класс нагрузки D400 соответствует требованиям объектов с движением тяжёлого транспорта и рассчитан на нагрузку до 40 тонн.

Наиболее эффективен данный водоотводный моноблок на следующих объектах:

• городские автомобильные дороги;
• транспортные развязки;
• проезды промышленных предприятий;
• территории автозаправочных станций;
• автобусные станции;
• территории производственных предприятий.

Моноблочная конструкция — преимущество перед традиционными лотками

Большинство классических систем линейного водоотвода состоит из отдельных элементов: водоотводного лотка и установленной сверху дренажной решётки. При длительной эксплуатации именно зона их соединения становится наиболее уязвимой.

Моноблочная конструкция CompoMax решает эту проблему иначе.

Инженерные преимущества такого решения:

• более высокая жёсткость системы;
• равномерное распределение нагрузки по всему корпусу;
• минимальный риск появления люфта в процессе эксплуатации;
• устойчивость конструкции к циклическим транспортным нагрузкам;
• сохранение геометрии канала даже после многолетней эксплуатации.

Для объектов с интенсивным автомобильным движением эти особенности напрямую влияют на срок службы всей системы поверхностного водоотвода.

Гидравлическое сечение DN200 — баланс производительности и компактности

При выборе системы линейного водоотвода важно учитывать не только расчётную нагрузку, но и объём поверхностного стока.

Гидравлическое сечение DN200 обеспечивает достаточную пропускную способность для большинства транспортных объектов средней площади водосбора.

Преимущества данного сечения:

• эффективный приём ливневых вод;
• стабильное движение потока без образования застойных зон;
• возможность эксплуатации при интенсивных осадках;
• снижение риска локальных подтоплений;
• оптимальное сочетание гидравлической эффективности и стоимости строительства.

Высота 360 мм делает модель особенно удобной при реконструкции существующих дорог и проездов, где глубина устройства основания ограничена конструкцией дорожной одежды.

Полимербетон — материал для интенсивной эксплуатации

Для транспортной инфраструктуры особенно важна стойкость материала к агрессивным воздействиям окружающей среды.

Полимербетон отличается:

• высокой прочностью на сжатие;
• минимальным водопоглощением;
• устойчивостью к противогололёдным реагентам;
• стойкостью к воздействию масел и нефтепродуктов;
• отсутствием коррозии;
• высокой морозостойкостью;
• сохранением эксплуатационных характеристик при многократных циклах замораживания и оттаивания.

Гладкая внутренняя поверхность канала уменьшает гидравлическое сопротивление и способствует естественному самоочищению потока.

Ревизионная полимербетонная решётка — обслуживание без нарушения дорожного покрытия

Несмотря на высокую прочность конструкции, водоотводный моноблок полностью сохраняет возможность технического обслуживания.

Съёмная полимербетонная решётка обеспечивает:

• быстрый доступ к внутреннему каналу;
• контроль состояния водоотводной линии;
• удаление песка, щебня и дорожного мусора;
• проведение профилактических работ без демонтажа корпуса;
• сокращение времени обслуживания объекта.

Полимербетонная решётка обладает одинаковыми эксплуатационными характеристиками с корпусом моноблока и сохраняет прочность даже при интенсивной транспортной эксплуатации.

Крепление ревизионной решётки — надёжная фиксация при эксплуатационных нагрузках

Конструкция водоотводного моноблока предусматривает жёсткую фиксацию полимербетонной ревизионной решётки с сохранением возможности её демонтажа для обслуживания канала. Применение стандартных метизов упрощает монтаж, последующую эксплуатацию и замену крепёжных элементов при необходимости.

Для фиксации решётки используется типовой крепёжный комплект:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Такое крепление обеспечивает:

• устойчивость к вибрациям от движения транспорта;
• надёжную фиксацию решётки при ударных нагрузках;
• сохранение расчётного положения элементов конструкции;
• быстрый демонтаж для проведения ревизии;
• использование стандартных крепёжных изделий без специального инструмента.

Цветовые решения

Для гармоничной интеграции системы водоотвода в архитектуру объекта доступны несколько вариантов исполнения:

• песочный — стандартный цвет поставки;
• чёрный — рекомендуется для асфальтовых покрытий и городских дорог;
• серый — оптимален для бетонных площадок, складских территорий и производственных объектов.

Допускается изготовление изделий в других цветах по согласованию с заказчиком.

Технические характеристики

• гидравлическое сечение — DN200;
• высота — 360 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• тип конструкции — моноблочный водоотводный канал;
• обслуживание — через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки D400 проводятся только для изделия в полной заводской комплектации «моноблок + полимербетонная решётка». Это обеспечивает соответствие заявленным эксплуатационным характеристикам и требованиям нормативной документации.

Рекомендации инженера-проектировщика

При выборе системы поверхностного водоотвода для автомобильных дорог и производственных площадок важно учитывать не только максимальную нагрузку от транспорта, но и интенсивность движения, площадь водосбора, продольный уклон покрытия и расчётную интенсивность осадков. Во многих случаях применение моноблока DN200 D400 позволяет обеспечить необходимую гидравлическую производительность без перехода на более крупное сечение, что снижает стоимость строительства при сохранении надёжности системы.

Закажите бесплатный гидравлический расчёт

Каждый объект имеет индивидуальные условия эксплуатации. Наши инженеры бесплатно выполнят гидравлический расчёт системы поверхностного водоотвода, помогут определить необходимое гидравлическое сечение, подобрать оптимальную высоту моноблока, класс нагрузки и подготовят рекомендации по монтажу. Это позволит создать надёжную инженерную систему, рассчитанную на длительную эксплуатацию в условиях интенсивного транспортного движения.
