Блок монолитный водоотводный CompoMax ревизионный с решеткой полимербетонной DN200 h36 кл.C (комплект)

Полимербетонный водоотводный моноблок DN200 H360 C250 с ревизионной полимербетонной решёткой

Полимербетонный водоотвод DN200 C250 для парковок, коммерческих территорий и городской инфраструктуры

При организации поверхностного водоотвода на объектах с легковым и среднетоннажным транспортом важно подобрать систему, которая сочетает достаточную пропускную способность, устойчивость к механическим нагрузкам и длительный срок службы. Полимербетонный водоотводный моноблок DN200 класса нагрузки C250 разработан именно для таких условий эксплуатации.

Гидравлическое сечение DN200 позволяет эффективно отводить дождевые и талые воды с территорий средней площади водосбора, где применение каналов меньшего размера уже не обеспечивает необходимый запас пропускной способности. Высота 360 мм делает изделие оптимальным решением для объектов с ограниченной глубиной монтажа, сохраняя необходимый внутренний объем канала и высокую эффективность отвода поверхностного стока.

Монолитная конструкция объединяет корпус и полимербетонную решётку в единую инженерную систему, рассчитанную на многолетнюю эксплуатацию в условиях постоянного воздействия влаги, реагентов, перепадов температур и динамических нагрузок.

Где применяется водоотводный моноблок DN200 C250

Моноблок с гидравлическим сечением DN200 и классом нагрузки C250 широко используется на объектах гражданского, коммерческого и муниципального строительства.

Наиболее востребованные области применения:

• открытые парковки торговых центров и супермаркетов;
• придомовые территории современных жилых комплексов;
• парковочные зоны административных зданий;
• въезды на территории предприятий;
• территории автосервисов и детейлинг-центров;
• автомойки самообслуживания;
• пешеходные площади с возможностью периодического заезда спецтехники;
• велосипедные дорожки и городские общественные пространства;
• территории образовательных и медицинских учреждений;
• внутренние дороги промышленных предприятий с движением легкового транспорта.

Класс нагрузки C250 рассчитан на эксплуатацию в местах, где возможен регулярный проезд автомобилей, коммунальной техники и коммерческого транспорта небольшой грузоподъемности.

Почему DN200 является оптимальным гидравлическим решением

Одной из наиболее распространённых ошибок при проектировании систем поверхностного водоотвода является выбор минимального гидравлического сечения без учета интенсивности осадков и площади покрытия.

Водоотводный канал DN200 обеспечивает значительно большую площадь живого сечения по сравнению с DN100, благодаря чему:

• увеличивается пропускная способность системы;
• уменьшается вероятность переполнения канала при сильных ливнях;
• снижается скорость заполнения водоотводной линии;
• повышается устойчивость работы сети во время пиковых расходов;
• появляется запас производительности при возможном увеличении площади водосбора в будущем.

Для парковок, коммерческих площадок и городских территорий DN200 зачастую является наиболее рациональным инженерным решением, обеспечивающим необходимый баланс между стоимостью системы и её гидравлическими характеристиками.

Преимущества высоты 360 мм

Высота моноблока непосредственно влияет не только на внутренний объём канала, но и на удобство строительства.

Исполнение H360 рекомендуется для объектов, где необходимо сохранить минимальную глубину разработки основания или существуют ограничения по толщине конструктивных слоев дорожной одежды.

Компактная высота позволяет:

• сократить объем земляных работ;
• уменьшить расход бетонного основания;
• упростить реконструкцию существующих покрытий;
• снизить стоимость монтажа;
• обеспечить эффективный водоотвод при ограниченной строительной высоте.

Такое решение особенно востребовано при благоустройстве городских территорий и реконструкции существующих парковок.

Полимербетонная ревизионная решётка — удобство эксплуатации без демонтажа системы

Несмотря на монолитную конструкцию, водоотводный моноблок сохраняет возможность полноценного технического обслуживания благодаря съёмной полимербетонной решётке.

Ревизионный доступ позволяет:

• проводить визуальный контроль состояния канала;
• своевременно удалять песок, листья и бытовой мусор;
• контролировать уровень загрязнения системы;
• выполнять профилактическую очистку без демонтажа моноблока;
• существенно сократить время технического обслуживания.

Использование полимербетонной решётки исключает появление коррозии, характерной для металлических изделий, а также сохраняет одинаковые эксплуатационные свойства всей конструкции на протяжении всего срока службы.

Преимущества полимербетона

Полимербетон считается одним из наиболее долговечных материалов для строительства современных систем линейного водоотвода.

Его преимущества особенно заметны при эксплуатации на открытом воздухе.

Материал отличается:

• практически нулевым водопоглощением;
• высокой морозостойкостью;
• устойчивостью к дорожным реагентам;
• стойкостью к воздействию масел и топлива;
• высокой прочностью на сжатие;
• гладкой внутренней поверхностью, уменьшающей гидравлическое сопротивление;
• отсутствием коррозии;
• стабильной геометрией на протяжении всего срока эксплуатации.

Благодаря этим свойствам полимербетонные водоотводные каналы сохраняют расчётную пропускную способность значительно дольше по сравнению с изделиями из традиционного бетона.

Цветовые решения

Полимербетонный водоотводный моноблок выпускается в нескольких вариантах исполнения:

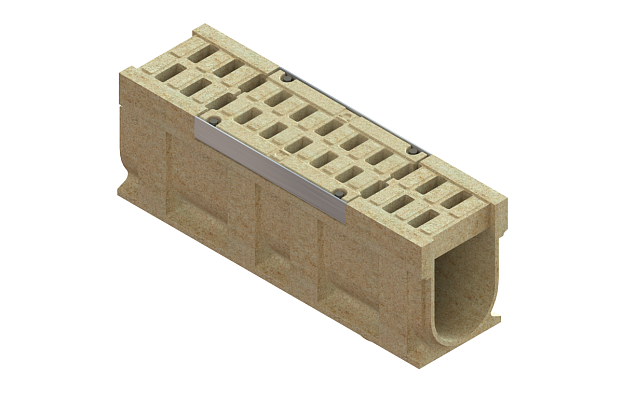

• песочный — стандартный цвет, подходящий для большинства объектов;

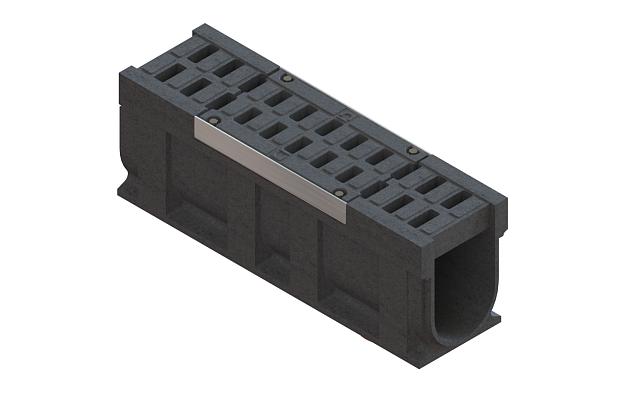

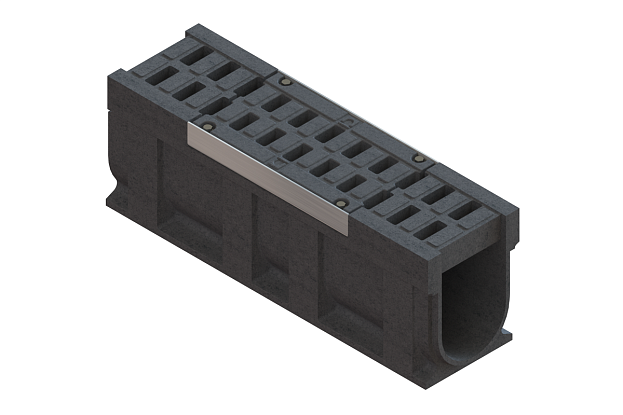

• чёрный — рекомендуется для асфальтовых покрытий и современных городских пространств;

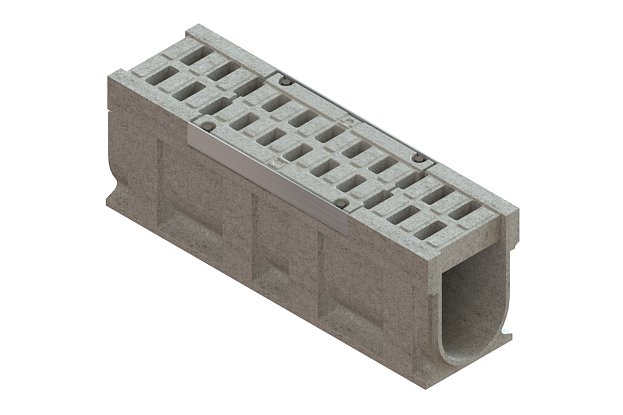

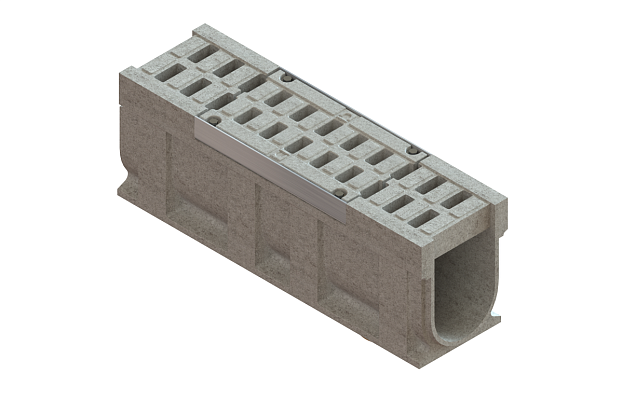

• серый — оптимально сочетается с бетонными покрытиями, тротуарной плиткой и промышленными площадками.

При необходимости возможно изготовление изделий в индивидуальном цветовом исполнении под архитектурную концепцию объекта.

Основные технические характеристики

• гидравлическое сечение — DN200;
• высота — 360 мм;
• длина секции — 1000 мм;
• класс нагрузки — C250;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• тип системы — моноблочный линейный водоотвод.

Испытания на соответствие классу нагрузки выполняются для изделия в полной комплектации «моноблок + полимербетонная решётка», что гарантирует достижение заявленных эксплуатационных характеристик.

Комплектация и рекомендации по доукомплектованию

В базовую поставку входят моноблок и решётка. Пескоуловитель и корзина для мусора приобретаются отдельно — их применение на объектах особенно важно:

• увеличивают межсервисный интервал и снижают частоту обслуживания;
• помогают поддерживать расчётную пропускную способность лотка;
• минимизируют риски засоров и переливов, которые на городских улицах и промышленных площадках могут привести к серьёзным последствиям.

Крепление решётки: надёжность и удобство доступа

Для фиксации решётки используется стандартный крепёжный комплект, совместимый с распространёнными нормативами:

• болт М12×70 (DIN 933 или ГОСТ 7798, либо аналог) — 4 шт.;
• гайка М12 квадратная (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Такой узел крепления обеспечивает жёсткую фиксацию, устойчивую к вибрациям и ударам, и при этом сохраняет возможность быстрого доступа для ревизии и очистки лотка.

Бесплатный подбор и гидравлический расчёт

Не уверены, достаточно ли гидравлического сечения DN200 для вашего объекта? Специалисты нашей компании бесплатно выполнят гидравлический расчёт системы поверхностного водоотвода, оценят площадь водосбора, интенсивность осадков, особенности покрытия и помогут подобрать оптимальную высоту моноблока, класс нагрузки, пескоуловители и дополнительные элементы системы. Грамотно подобранный водоотвод позволит избежать переплаты за избыточное оборудование и обеспечит надёжную работу инженерной сети на протяжении всего срока эксплуатации.
