Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ DN200 h41 кл. Е 759558

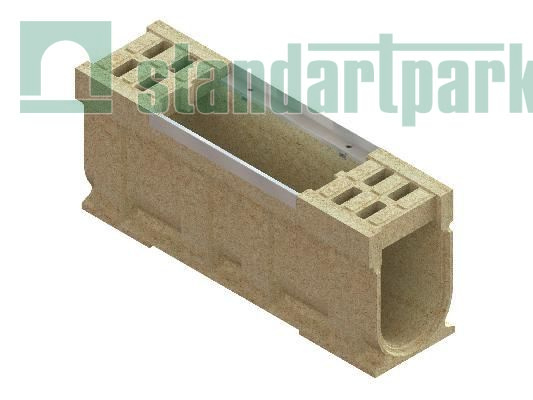

Полимербетонный водоотводный моноблок ревизионный DN200 H410 E600 с возможностью подключения пескоуловителя

Моноблок DN200 H410 E600 — линейный водоотвод для промышленных объектов с повышенными требованиями к надёжности

На предприятиях непрерывного производственного цикла инженерные системы должны сохранять стабильность работы независимо от погодных условий и интенсивности эксплуатации территории. Поверхностный водоотвод является важной частью такой инфраструктуры: скопление дождевой и талой воды может затруднять движение транспорта, работу оборудования и персонала, а попадание песка и других механических примесей в трубопроводы приводит к загрязнению и снижению эффективности ливневой канализации.

Полимербетонный моноблок DN200 высотой 410 мм класса нагрузки E600 предназначен для устройства линейного поверхностного водоотвода на объектах с повышенными требованиями к прочности, долговечности и эксплуатационной надёжности. Конструкция предусматривает возможность подключения пескоуловителя, благодаря чему поверхностный сток может проходить предварительную очистку от песка и других механических загрязнений до поступления в систему ливневой канализации.

Моноблок выполнен в ревизионном исполнении, что обеспечивает доступ к внутреннему каналу для осмотра, очистки и проведения технического обслуживания. Для эксплуатации изделия предусматривается установка чугунной ревизионной щелевой решётки. Решётка приобретается отдельно и подбирается в соответствии с требованиями проекта и необходимым классом нагрузки.

Крепление ревизионной решётки

Для монтажа чугунной ревизионной решётки используется стандартный крепёжный комплект:

• болт М10×55 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М10 (DIN 557) — 4 шт.;
• шайба 10 (ГОСТ 11371) — 4 шт.

Использование стандартного крепежа обеспечивает надёжную фиксацию решётки и упрощает её демонтаж при проведении осмотра и технического обслуживания водоотводной линии.

Подключение пескоуловителя — защита инженерной сети от загрязнений

На промышленных территориях поверхностный сток может содержать песок, технологическую пыль, частицы сырья и другие механические примеси. При попадании в трубопроводы они постепенно накапливаются, увеличивают объём профилактических работ и могут снижать пропускную способность ливневой канализации.

Предусмотренная конструкцией возможность подключения пескоуловителя позволяет организовать предварительную очистку стока и:

• задерживать тяжёлые механические включения до их попадания в трубопровод;
• уменьшать загрязнение ливневой канализации;
• поддерживать расчётную пропускную способность системы;
• увеличивать интервалы между техническими обслуживаниями;
• снижать эксплуатационные затраты на очистку инженерной сети.

Для повышения эффективности сбора загрязнений рекомендуется использовать пескоуловитель совместно с корзиной для сбора мусора.

Ревизионное исполнение — удобный контроль состояния системы

Моноблок предназначен для объектов, на которых требуется регулярный контроль состояния водоотводной линии и поддержание её расчётных характеристик на протяжении всего срока эксплуатации.

Ревизионная конструкция позволяет:

• выполнять визуальный осмотр внутреннего канала;
• контролировать накопление песка и других загрязнений;
• проводить профилактическое обслуживание;
• выполнять очистку отдельных участков системы;
• поддерживать расчётную пропускную способность водоотводной линии.

Полимербетон — надёжный материал для сложных условий эксплуатации

Моноблок изготовлен из полимербетона — материала, сочетающего высокую механическую прочность, низкое водопоглощение и устойчивость к воздействию влаги и агрессивной производственной среды.

Преимущества полимербетона:

• высокая прочность на сжатие;
• низкое водопоглощение;
• устойчивость к постоянному воздействию влаги;
• стойкость к большинству химически активных веществ;
• морозостойкость;
• отсутствие коррозии;
• высокая износостойкость;
• гладкая поверхность внутреннего канала, способствующая эффективному отводу воды и снижению гидравлических потерь.

Высота 410 мм — дополнительный объём для стабильной работы системы

Это позволяет:

• эффективнее принимать поверхностный сток во время интенсивных осадков;
• повысить устойчивость системы к кратковременным пиковым расходам воды;
• обеспечить дополнительный гидравлический резерв;
• снизить риск переполнения водоотводного канала;
• поддерживать стабильную работу линии на территориях с большой площадью водосбора.

Выбор монтажной высоты рекомендуется выполнять по результатам гидравлического расчёта с учётом площади водосбора, интенсивности осадков и особенностей покрытия территории.

Технические характеристики

• гидравлическое сечение — DN200;
• монтажная высота — 410 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• исполнение — ревизионное, под установку чугунной решётки;
• возможность подключения пескоуловителя.

Испытания на соответствие классу нагрузки E600 проводятся только для полностью укомплектованной системы с установленной чугунной решёткой, соответствующей требованиям производителя.

Области применения

Рекомендуемые области применения:

• машиностроительные предприятия;
• металлургические предприятия;
• литейные производства;
• производственные корпуса;
• энергетические объекты;
• ТЭЦ;
• ГЭС;
• нефтехимические предприятия;
• ремонтно-производственные базы;
• промышленные дворы предприятий;
• площадки размещения технологического оборудования;
• складские территории промышленных предприятий;
• производственные комплексы непрерывного цикла.

Класс нагрузки E600 предназначен для участков с повышенными статическими и динамическими нагрузками, где требуется дополнительный запас прочности элементов поверхностного водоотведения по сравнению с решениями класса D400.

Цветовые решения

Моноблок выпускается в нескольких вариантах исполнения:

• песочный — стандартное заводское исполнение;
• серый — рекомендуется для бетонных покрытий производственных территорий;
• чёрный — подходит для асфальтированных промышленных площадок.

Рекомендации инженера-проектировщика

Моноблок DN200 H410 E600 рекомендуется для производственных и энергетических объектов, где необходимо сочетание высокой механической прочности, ревизионного доступа к водоотводной линии и возможности подключения пескоуловителя.

При подборе системы необходимо учитывать площадь водосбора, интенсивность расчётных осадков, тип покрытия, предполагаемые нагрузки и особенности эксплуатации объекта. Оптимальные параметры водоотводной сети определяются по результатам гидравлического расчёта.

Подберём систему поверхностного водоотведения для вашего проекта

Специалисты нашей компании бесплатно выполнят гидравлический расчёт, помогут подобрать моноблок по гидравлическому сечению, монтажной высоте и классу нагрузки, а также порекомендуют совместимые чугунную решётку, пескоуловитель и корзину для сбора мусора.

Мы разработаем решение с учётом параметров конкретного объекта, которое обеспечит эффективный отвод поверхностного стока, удобство технического обслуживания и надёжную эксплуатацию водоотводной системы в условиях интенсивных промышленных нагрузок.
