Полимербетонный водоотводный моноблок DN200 H410 E600 с ревизионной полимербетонной решёткой и возможностью подключения пескоуловителя

Моноблок DN200 H410 E600 — линейный водоотвод для промышленных объектов с повышенными требованиями к надёжности

На предприятиях непрерывного производственного цикла инженерные системы должны работать безотказно независимо от погодных условий и интенсивности эксплуатации территории. Поверхностный водоотвод является важной частью инфраструктуры: скопление дождевой или талой воды может осложнить работу оборудования, транспорта и персонала, а попадание песка и других механических примесей в трубопроводы со временем снижает эффективность всей системы.

Полимербетонный моноблок DN200 высотой 410 мм класса нагрузки E600 предназначен для устройства линейного водоотвода на объектах с повышенными требованиями к прочности и долговечности инженерных сооружений. Конструкция предусматривает подключение пескоуловителя, что позволяет организовать предварительную очистку поверхностного стока и снизить загрязнение ливневой канализации.

Для контроля состояния канала изделие комплектуется съёмной ревизионной полимербетонной решёткой, обеспечивающей быстрый доступ к внутренней части системы без демонтажа корпуса.

Важно: пескоуловитель и корзина для мусора приобретаются отдельно и не входят в комплект поставки.

Области применения

Моноблок DN200 H410 E600 рекомендуется применять на объектах, где инженерные сети эксплуатируются в условиях повышенных механических нагрузок и должны обеспечивать длительную бесперебойную работу.

Рекомендуемые области применения:

• предприятия металлургической промышленности;
• машиностроительные производства;
• химические и нефтехимические предприятия;
• энергетические комплексы;
• производственные площадки непрерывного цикла;
• ремонтно-производственные базы;
• территории заводских комплексов;
• промышленные логистические дворы;
• площадки размещения технологического оборудования;
• производственно-складские территории.

Класс нагрузки E600 применяется на участках с повышенными статическими и динамическими нагрузками, где требуется дополнительный запас прочности элементов системы поверхностного водоотведения по сравнению с решениями класса D400.

Подключение пескоуловителя — снижение эксплуатационных затрат

На производственных территориях поверхностный сток часто содержит песок, технологическую пыль, частицы сырья и другие механические примеси. Их попадание в трубопроводы увеличивает объём профилактических работ и может привести к снижению эффективности всей инженерной сети.

Предусмотренная конструкцией возможность подключения пескоуловителя позволяет:

• задерживать тяжёлые механические включения до поступления воды в трубопровод;
• уменьшить скорость загрязнения ливневой канализации;
• сохранить расчётную пропускную способность системы;
• увеличить интервалы между техническими обслуживаниями;
• снизить эксплуатационные расходы.

Для повышения эффективности рекомендуется использовать пескоуловитель совместно с корзиной для сбора мусора. Оба изделия приобретаются отдельно.

Высота 410 мм — увеличенный объём канала для стабильной работы системы

Монтажная высота 410 мм обеспечивает дополнительный внутренний объём по сравнению с более компактными моделями серии.

Это позволяет:

• эффективнее принимать поверхностный сток во время интенсивных осадков;
• повысить устойчивость системы при кратковременных пиковых расходах;
• создать дополнительный резерв пропускной способности;
• снизить вероятность переполнения канала;
• обеспечить стабильную работу водоотводной линии на территориях с большой площадью покрытия.

Выбор высоты рекомендуется выполнять по результатам гидравлического расчёта.

Ревизионная полимербетонная решётка — обслуживание без остановки участка

Одной из особенностей моноблока является наличие съёмной ревизионной решётки из полимербетона, которая значительно упрощает эксплуатацию системы.

Она позволяет:

• быстро контролировать состояние канала;
• выполнять очистку без демонтажа моноблока;
• удалять локальные загрязнения;
• проводить плановые осмотры инженерной сети;
• поддерживать проектную пропускную способность системы.

Полимербетонная решётка рассчитана на совместную работу с моноблоком класса E600, сохраняя прочность и геометрию при длительной эксплуатации.

Полимербетон — надёжный материал для сложных условий эксплуатации

Моноблок изготовлен из полимербетона, который отличается высокой прочностью и устойчивостью к воздействию производственной среды.

Преимущества материала:

• высокая прочность на сжатие;
• минимальное водопоглощение;
• устойчивость к воздействию влаги, масел и большинства химически активных веществ;
• морозостойкость;
• отсутствие коррозии;
• высокая износостойкость;
• гладкая поверхность канала, способствующая быстрому отводу воды и снижению гидравлических потерь.

Крепление ревизионной решётки

Для крепления применяется стандартный комплект:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Использование типового крепежа обеспечивает:

• надёжную фиксацию решётки;
• устойчивость соединения к эксплуатационным нагрузкам;
• быстрый доступ к каналу при необходимости обслуживания;
• возможность применения стандартных крепёжных элементов при замене.

Цветовые решения

Моноблок выпускается в нескольких вариантах исполнения:

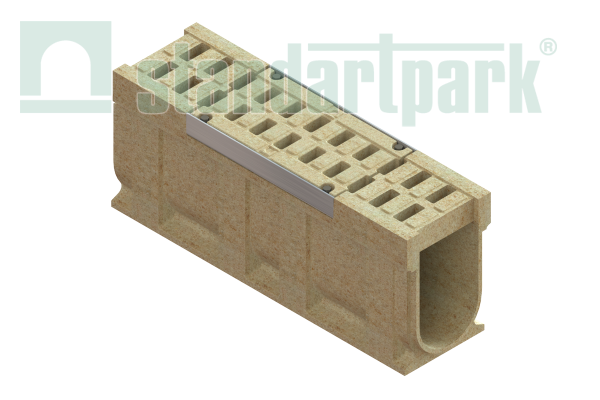

• песочный — стандартное заводское исполнение;

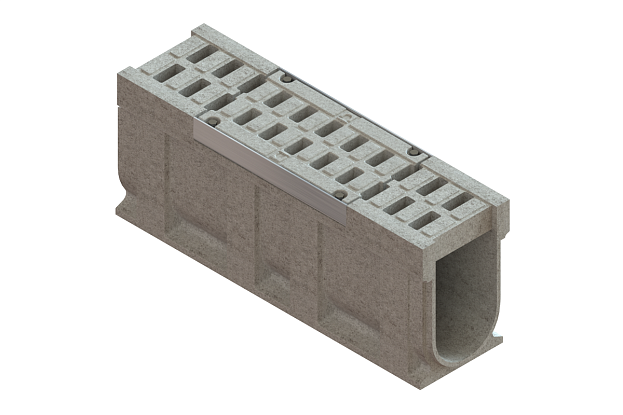

• серый — рекомендуется для бетонных покрытий производственных территорий;

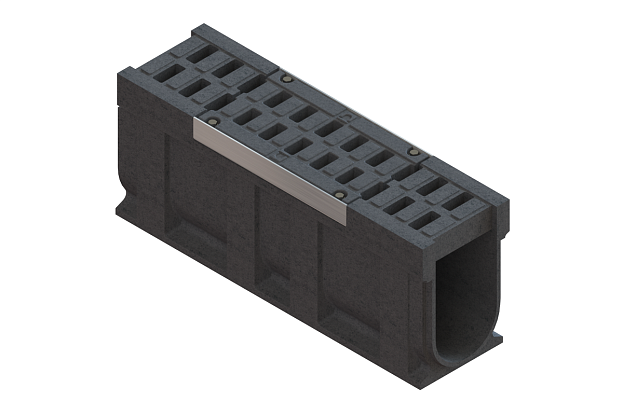

• чёрный — оптимален для асфальтовых промышленных площадок.

Технические характеристики

• гидравлическое сечение — DN200;
• монтажная высота — 410 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• конструкция предусматривает подключение пескоуловителя;
• обслуживание осуществляется через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки E600 проводятся только для комплекта «моноблок + полимербетонная решётка», что подтверждает соответствие изделия требованиям по прочности и эксплуатационной надёжности.

Рекомендации инженера-проектировщика

При проектировании производственных объектов рекомендуется предусматривать возможность подключения пескоуловителя на участках, где поверхностный сток содержит повышенное количество механических примесей. Для объектов непрерывного производственного цикла это особенно важно, поскольку своевременное удаление песка и загрязнений способствует сохранению пропускной способности системы и снижает вероятность внеплановых работ. Подбор высоты канала, гидравлического сечения и класса нагрузки должен выполняться по результатам гидравлического расчёта и анализа условий эксплуатации.
