Полимербетонный водоотводный моноблок DN200 H510 E600 с ревизионной полимербетонной решёткой и возможностью подключения пескоуловителя

Моноблок DN200 H510 E600 — линейный водоотвод для промышленных площадок с увеличенной пропускной способностью

При проектировании крупных промышленных объектов инженеру необходимо учитывать сразу несколько факторов: расчётный расход поверхностного стока, площадь водосбора, характер загрязнений и уровень эксплуатационных нагрузок. Ошибки при выборе высоты водоотводного канала могут привести к локальным подтоплениям во время интенсивных осадков и увеличению затрат на обслуживание инженерной сети.

Полимербетонный моноблок DN200 высотой 510 мм класса нагрузки E600 разработан для объектов, где требуется не только высокая механическая прочность, но и увеличенный внутренний объём канала. Конструкция изделия предусматривает подключение пескоуловителя, позволяющее организовать предварительную очистку поверхностного стока и поддерживать стабильную работу системы линейного водоотведения.

Моноблок комплектуется ревизионной полимербетонной решёткой, через которую выполняются контроль состояния канала, профилактическая очистка и техническое обслуживание без демонтажа конструкции.

Важно: пескоуловитель и корзина для мусора приобретаются отдельно и не входят в стандартную комплектацию.

Области применения

Моноблок DN200 H510 E600 рекомендуется использовать на объектах, где предъявляются повышенные требования к прочности системы и способности эффективно отводить значительные объёмы поверхностного стока.

Рекомендуемые области применения:

• металлургические комплексы;
• машиностроительные предприятия;
• предприятия тяжёлой химической промышленности;
• нефтеперерабатывающие производства;
• энергетические объекты;
• территории крупных заводских комплексов;
• промышленные производственные площадки;
• ремонтно-производственные предприятия;
• технологические дворы;
• складские зоны промышленных предприятий;
• площадки размещения инженерного оборудования;
• производственные территории с большой площадью твёрдых покрытий.

Класс нагрузки E600 предназначен для участков с высокими эксплуатационными требованиями, где конструкция системы поверхностного водоотведения должна обладать повышенным запасом прочности и устойчивостью к длительным статическим и динамическим нагрузкам.

Подключение пескоуловителя — поддержание расчётной эффективности системы

Во время эксплуатации на промышленных объектах в дождевой сток попадают песок, частицы грунта, технологическая пыль и другие механические примеси. Без предварительной очистки они постепенно накапливаются в трубопроводах и снижают пропускную способность инженерной сети.

Возможность подключения пескоуловителя позволяет:

• задерживать механические примеси до поступления воды в трубопровод;
• уменьшить интенсивность заиливания системы;
• сохранить гидравлическую эффективность линии;
• увеличить интервалы между регламентными очистками;
• сократить эксплуатационные расходы.

Для максимальной эффективности рекомендуется дополнительно использовать корзину для сбора мусора. Эти элементы приобретаются отдельно.

Высота 510 мм — максимальный гидравлический резерв серии DN200

Главной особенностью исполнения H510 является увеличенный внутренний объём канала.

Это решение обеспечивает:

• дополнительный запас пропускной способности;
• более стабильную работу системы во время интенсивных дождей;
• эффективный приём поверхностного стока с больших площадей;
• снижение вероятности переполнения канала;
• возможность применения на объектах со сложными гидравлическими условиями.

Благодаря увеличенной высоте канал способен аккумулировать больший объём воды до её отвода в подземную сеть, что особенно важно при кратковременных пиковых осадках.

Ревизионная полимербетонная решётка — контроль без сложного обслуживания

Регулярная ревизия системы позволяет сохранить её проектные характеристики на протяжении всего срока службы.

Съёмная полимербетонная решётка обеспечивает:

• быстрый доступ к внутреннему каналу;
• визуальный контроль состояния водоотводной линии;
• оперативную очистку локальных загрязнений;
• проведение профилактических работ без демонтажа корпуса;
• сокращение времени технического обслуживания.

Полимербетонная решётка обладает высокой прочностью и полностью соответствует требованиям класса нагрузки E600.

Полимербетон — материал, рассчитанный на длительную промышленную эксплуатацию

Корпус моноблока изготовлен из высокопрочного полимербетона, который сохраняет эксплуатационные свойства даже в сложных производственных условиях.

Преимущества материала:

• высокая прочность на сжатие;
• минимальное водопоглощение;
• устойчивость к циклам замораживания и оттаивания;
• стойкость к большинству химически активных веществ, применяемых в промышленности;
• отсутствие коррозии;
• высокая износостойкость;
• гладкая поверхность канала, способствующая снижению гидравлических потерь.

Крепление ревизионной решётки

Для фиксации используется стандартный комплект крепёжных элементов:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Преимущества такого крепления:

• надёжная фиксация решётки при эксплуатации;
• устойчивость к вибрациям и механическим воздействиям;
• возможность многократного демонтажа для обслуживания;
• использование распространённых крепёжных элементов.

Цветовые решения

Моноблок выпускается в следующих вариантах исполнения:

• песочный — базовый цвет;

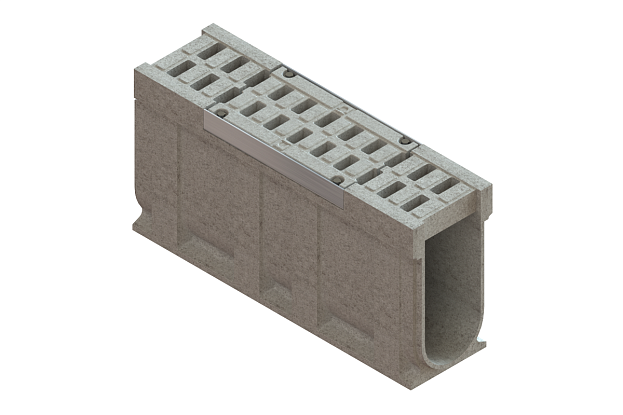

• серый — рекомендуется для бетонных промышленных площадок;

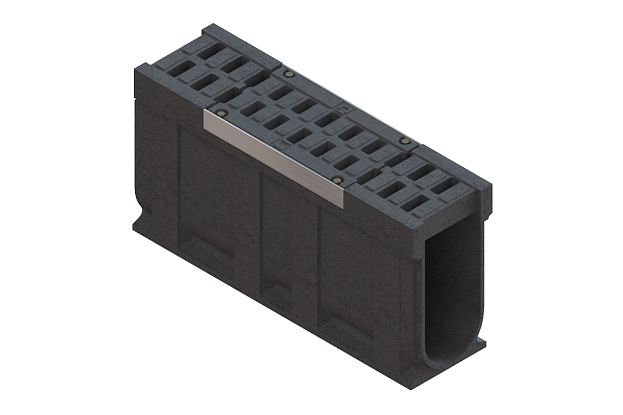

• чёрный — подходит для асфальтовых покрытий производственных территорий.

Технические характеристики

• гидравлическое сечение — DN200;
• монтажная высота — 510 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• конструкцией предусмотрено подключение пескоуловителя;
• обслуживание осуществляется через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки E600 проводятся только для комплекта «моноблок + полимербетонная решётка», что подтверждает соответствие изделия требованиям нормативных документов.

Рекомендации инженера-проектировщика

Моноблок DN200 H510 E600 рекомендуется выбирать для объектов, где расчёт показывает необходимость увеличенного внутреннего объёма канала при сохранении гидравлического сечения DN200. Такое решение особенно эффективно на территориях с большой площадью водосбора или высоким коэффициентом водонепроницаемых покрытий. При проектировании также рекомендуется предусматривать подключение пескоуловителя, чтобы снизить поступление механических примесей в трубопровод и сохранить расчётную производительность системы на протяжении всего срока эксплуатации.
