Блок монолитный водоотводный CompoMax ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект)

Описание товара
Характеристики
Сопутствующие товары
Сертификаты
Каталоги
Монтаж
Отзывы
Блок CompoMax БМВ-20.29.51-ПРПУ-П-Щ4 кл.D
Цена и наличие по запросу
Характеристики:
Артикул
0759048П
Тип продукции
блок монолитный водоотводной
Материал
полимербетон
Ширина, мм
285
Высота, мм
510
Длина, мм
1000
Смотреть все характеристики
Области применения:
АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия. АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.
АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.
D400
Ближайший офис:
г. Москва
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором
Артикул Наименование Количество точек крепления Гидравлическое сечение Наименование согласно прайса Длина, мм Ширина, мм Высота, мм Вес, кг Материал Классы нагрузки Купить

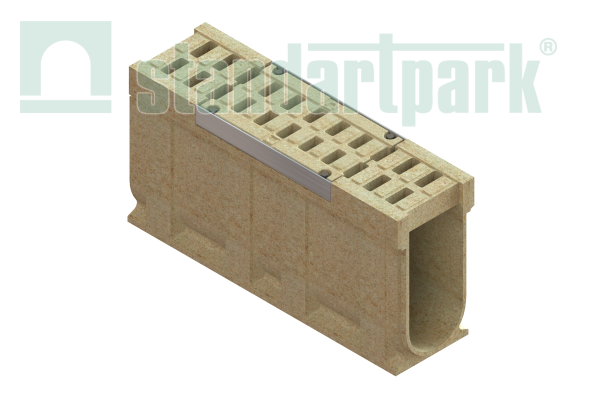

0759048П Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект). Цвет песочный. 4 DN200 Блок монолитный CompoMax БМВ-20.29.51-ПРПУ-П-Щ4 1000 285 510 91.99 полимербетон D400 ЗАКАЗАТЬ
- +

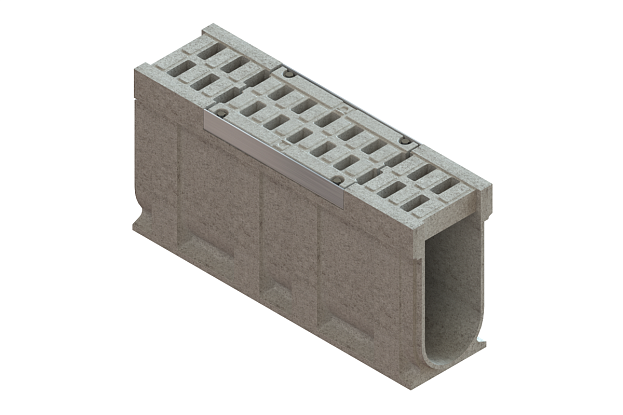

0759048П-С Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект). Цвет серый. 4 DN200 Блок монолитный CompoMax БМВ-20.29.51-ПРПУ-ПС-Щ4 1000 285 510 91.99 полимербетон D400 ЗАКАЗАТЬ
- +

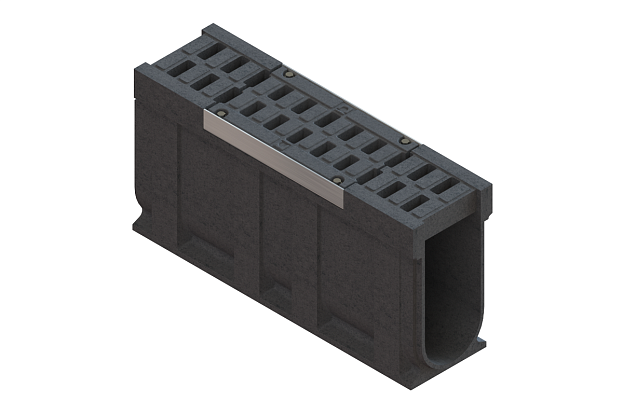

0759048П-Ч Блок монолитный водоотводный CompoMax полимербетонный ревизионный к ПУ с решеткой полимербетонной DN200 h51 кл.D (комплект). Цвет черный. 4 DN200 Блок монолитный CompoMax БМВ-20.29.51-ПРПУ-ПЧ-Щ4 1000 285 510 91.99 полимербетон D400 ЗАКАЗАТЬ
- +

Полимербетонный водоотводный моноблок DN200 H510 D400 с ревизионной полимербетонной решёткой и возможностью подключения пескоуловителя

Моноблок DN200 H510 D400 — высокопроизводительный линейный водоотвод для коммерческих и общественных территорий

На территориях с большими площадями асфальтовых и бетонных покрытий поверхностный сток формируется практически мгновенно. Во время сильных дождей системе водоотведения приходится одновременно принимать значительный объём воды и сохранять стабильную пропускную способность. Если вместе с водой в трубопроводы попадает большое количество песка и мусора, эффективность сети постепенно снижается. Именно поэтому современные проекты всё чаще предусматривают подключение пескоуловителей уже на стадии проектирования.

Полимербетонный моноблок DN200 высотой 510 мм класса нагрузки D400 предназначен для объектов с регулярным движением автомобильного транспорта и повышенными требованиями к эффективности поверхностного водоотведения. Увеличенная высота корпуса обеспечивает дополнительный внутренний объём канала, а конструкция предусматривает быстрое подключение пескоуловителя без изменения геометрии системы.

Для удобства контроля состояния канала моноблок комплектуется ревизионной полимербетонной решёткой, позволяющей выполнять профилактическое обслуживание без демонтажа конструкции.

Важно: пескоуловитель и корзина для мусора приобретаются отдельно и не входят в стандартную комплектацию изделия.


Области применения

Моноблок DN200 H510 D400 рекомендуется использовать на объектах, где необходимо совместить высокую гидравлическую эффективность и устойчивость к транспортным нагрузкам.

Оптимальные области применения:

  • парковки гипермаркетов;
  • торгово-развлекательные комплексы;
  • выставочные центры;
  • спортивные комплексы и стадионы;
  • общественные парковки;
  • бизнес-парки;
  • медицинские комплексы;
  • территории университетов;
  • въезды на производственные предприятия;
  • административно-деловые центры.

Класс нагрузки D400 рассчитан на движение легкового и грузового автомобильного транспорта с нормативной нагрузкой до 40 тонн.


Подключение пескоуловителя — сохранение расчётной производительности системы

Поверхностный сток неизбежно содержит механические примеси, которые постепенно накапливаются в элементах ливневой канализации. При отсутствии предварительной очистки возрастает риск снижения пропускной способности трубопроводов и увеличения затрат на эксплуатацию.

Предусмотренное конструкцией подключение пескоуловителя позволяет:

  • задерживать песок и тяжёлые минеральные примеси;
  • уменьшить поступление загрязнений в трубопровод;
  • увеличить интервалы между техническим обслуживанием;
  • поддерживать стабильную работу системы;
  • продлить срок службы всей инженерной сети.

Для повышения эффективности рекомендуется использовать пескоуловитель совместно с корзиной для мусора, которые приобретаются отдельно.


Высота 510 мм — дополнительный гидравлический запас

Исполнение H510 отличается увеличенным внутренним объёмом по сравнению с более низкими моделями серии.

Это обеспечивает:

  • приём большего объёма поверхностного стока;
  • устойчивую работу системы при интенсивных осадках;
  • снижение риска локального подтопления покрытий;
  • дополнительный резерв пропускной способности;
  • возможность применения на участках с увеличенной площадью водосбора.

Такое решение особенно эффективно для крупных общественных пространств, где объём дождевого стока может резко возрастать в течение короткого времени.


Ревизионная полимербетонная решётка — удобный доступ к инженерной системе

Для сохранения эффективности линейного водоотвода важно регулярно контролировать состояние внутреннего канала.

Съёмная ревизионная решётка позволяет:

  • выполнять осмотр канала без демонтажа моноблока;
  • своевременно удалять песок и мусор;
  • проводить профилактическое обслуживание;
  • контролировать техническое состояние системы;
  • поддерживать проектную пропускную способность водоотводной линии.

Полимербетонная решётка отличается высокой прочностью, долговечностью и соответствует требованиям класса нагрузки D400.


Полимербетон — прочность и долговечность в городской среде

Корпус моноблока изготовлен из полимербетона — материала, сочетающего высокую механическую прочность и устойчивость к неблагоприятным условиям эксплуатации.

Основные преимущества:

  • минимальное водопоглощение;
  • высокая морозостойкость;
  • устойчивость к противогололёдным реагентам;
  • стойкость к воздействию топлива и масел;
  • отсутствие коррозии;
  • высокая износостойкость;
  • гладкая внутренняя поверхность, способствующая эффективному прохождению воды.

Крепление ревизионной решётки

Для надёжной фиксации используется типовой крепёжный комплект:

  • болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
  • гайка квадратная М12 (DIN 557) — 4 шт.;
  • шайба 12 (ГОСТ 11371) — 4 шт.

Такой узел крепления обеспечивает:

  • устойчивость решётки к транспортным нагрузкам;
  • защиту от смещения при эксплуатации;
  • быстрый доступ к каналу при проведении ревизии;
  • использование стандартных крепёжных элементов без специальных комплектующих.

Цветовые решения

Для различных типов покрытий предусмотрены следующие варианты исполнения:

  • песочный — стандартный цвет;
  • чёрный — рекомендуется для асфальтовых покрытий;
  • серый — оптимален для бетонных площадок и общественных пространств.

Технические характеристики

  • гидравлическое сечение — DN200;
  • монтажная высота — 510 мм;
  • длина секции — 1000 мм;
  • класс нагрузки — D400;
  • материал корпуса — полимербетон;
  • материал ревизионной решётки — полимербетон;
  • конструкция предусматривает подключение пескоуловителя;
  • обслуживание — через съёмную ревизионную решётку.

Испытания на соответствие требованиям класса нагрузки D400 проводятся только для изделия в полной комплектации «моноблок + полимербетонная решётка».


Рекомендации инженера-проектировщика

При проектировании объектов с большой площадью водонепроницаемых покрытий важно учитывать не только интенсивность расчётных осадков, но и объём механических примесей, поступающих в систему поверхностного водоотведения. Использование моноблока DN200 H510 D400 совместно с пескоуловителем позволяет поддерживать расчётную пропускную способность сети, уменьшить загрязнение трубопроводов и снизить эксплуатационные расходы. Выбор высоты канала рекомендуется выполнять на основании гидравлического расчёта с учётом площади водосбора, уклонов покрытия и режима эксплуатации объекта.


Закажите инженерный подбор системы поверхностного водоотведения

Наши специалисты бесплатно выполнят гидравлический расчёт и помогут подобрать моноблок по гидравлическому сечению, монтажной высоте и классу нагрузки. Мы также порекомендуем совместимый пескоуловитель и корзину для мусора, чтобы система поверхностного водоотведения сохраняла высокую эффективность, была удобной в обслуживании и надёжно работала на протяжении всего срока эксплуатации объекта.


Характеристики:
Артикул
0759048П
Тип продукции
блок монолитный водоотводной
Материал
полимербетон
Ширина, мм
285
Высота, мм
510
Длина, мм
1000
Вес, кг
91,99
Классы нагрузки
D400
Гидравлическое сечение
DN200
Количество на паллете, шт
8
Серия по материалу
CompoMax - полимербетон
Серия
MonoBlock
Тип водоотвода
Линейный
Тип решетки / крышки
Щелевая
