Полимербетонный водоотводный моноблок DN200 H360 D400 с ревизионной полимербетонной решёткой и возможностью подключения пескоуловителя

Моноблок DN200 H360 D400 — линейный водоотвод для транспортных и коммерческих объектов с подключением пескоуловителя

На территориях с регулярным автомобильным движением система поверхностного водоотведения должна не только выдерживать эксплуатационные нагрузки, но и сохранять расчётную пропускную способность независимо от количества осадков и уровня загрязнения поверхностного стока. Песок, мелкий щебень, частицы грунта и мусор постепенно снижают эффективность инженерной сети, поэтому современные системы линейного водоотвода всё чаще проектируются с возможностью подключения пескоуловителя.

Полимербетонный моноблок DN200 высотой 360 мм класса нагрузки D400 предназначен для организации надёжного поверхностного водоотвода на объектах транспортной и коммерческой инфраструктуры. Конструкция изделия предусматривает простое подключение пескоуловителя, позволяя интегрировать его в систему без дополнительной доработки элементов.

Моноблок комплектуется ревизионной полимербетонной решёткой, обеспечивающей быстрый доступ к внутреннему каналу для осмотра, очистки и проведения профилактического обслуживания.

Важно: пескоуловитель и корзина для мусора не входят в комплект поставки и приобретаются отдельно.

Где применяется моноблок DN200 H360 D400

Модель разработана для объектов, где покрытие регулярно испытывает транспортные нагрузки и требуется эффективный линейный водоотвод.

Рекомендуемые области применения:

• городские улицы;
• парковки торговых центров;
• территории автозаправочных станций;
• автосервисы и станции технического обслуживания;
• въезды на производственные предприятия;
• парковки бизнес-центров;
• территории складских комплексов с движением коммерческого транспорта;
• проезды внутри промышленных площадок;
• территории сервисных предприятий;
• коммунальные объекты.

Класс нагрузки D400 рассчитан на эксплуатацию в зонах движения легкового и грузового автомобильного транспорта с нормативной нагрузкой до 40 тонн.

Подключение пескоуловителя — сохранение эффективности всей системы

Во время эксплуатации вместе с дождевой водой в линейный водоотвод поступают различные механические примеси. Если они попадают непосредственно в трубопровод, постепенно возрастает риск его заиливания и образования засоров.

Конструкция моноблока предусматривает удобное подключение пескоуловителя, благодаря чему:

• песок и тяжёлые частицы осаждаются до попадания в ливневую канализацию;
• уменьшается количество загрязнений в трубопроводе;
• увеличиваются интервалы между профилактическими очистками;
• поддерживается расчётная пропускная способность системы;
• повышается надёжность эксплуатации всей сети поверхностного водоотведения.

Для повышения эффективности рекомендуется использовать пескоуловитель совместно с корзиной для сбора мусора. Эти элементы приобретаются отдельно.

Высота 360 мм — рациональное решение для большинства транспортных объектов

Исполнение H360 сочетает компактные размеры и достаточный внутренний объём для эффективного отвода поверхностного стока на объектах с умеренной площадью водосбора.

Преимущества данной высоты:

• компактность при монтаже;
• стабильная работа при нормативных осадках;
• эффективный приём дождевой воды;
• возможность устройства водоотводных линий в условиях ограниченной строительной высоты;
• оптимальное сочетание габаритов и гидравлической производительности.

Ревизионная полимербетонная решётка — быстрый доступ для обслуживания

Даже при использовании пескоуловителя инженерная система требует периодического контроля.

Ревизионная решётка позволяет:

• выполнять регулярный осмотр внутреннего канала;
• своевременно удалять загрязнения;
• проводить профилактическое обслуживание без демонтажа корпуса;
• контролировать техническое состояние системы;
• поддерживать стабильную пропускную способность водоотвода.

Полимербетонная решётка отличается высокой прочностью, устойчивостью к истиранию и соответствует требованиям класса нагрузки D400.

Полимербетон — долговечный материал для транспортной инфраструктуры

Корпус моноблока изготовлен из полимербетона, обладающего высокой механической прочностью и устойчивостью к воздействию окружающей среды.

Преимущества материала:

• низкое водопоглощение;
• устойчивость к перепадам температур;
• стойкость к дорожным реагентам;
• устойчивость к воздействию топлива и масел;
• отсутствие коррозии;
• высокая износостойкость;
• гладкая поверхность канала, улучшающая гидравлические характеристики потока.

Крепление ревизионной решётки

Для фиксации применяется стандартный крепёжный комплект:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Такое крепление обеспечивает:

• надёжную фиксацию решётки;
• устойчивость к вибрациям и транспортным нагрузкам;
• удобный демонтаж при обслуживании;
• применение широко распространённых крепёжных элементов.

Цветовые решения

Моноблок доступен в нескольких вариантах исполнения:

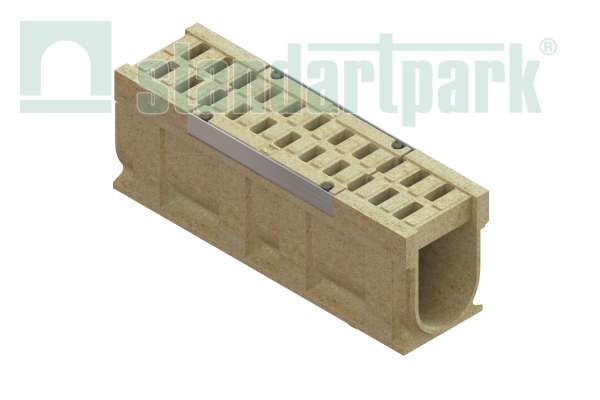

• песочный — стандартное исполнение;

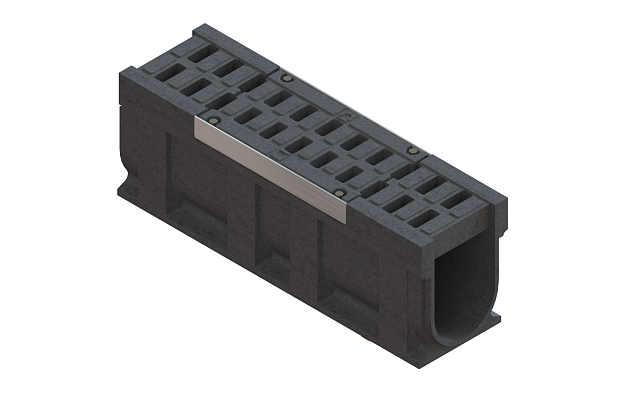

• чёрный — рекомендуется для асфальтовых покрытий;

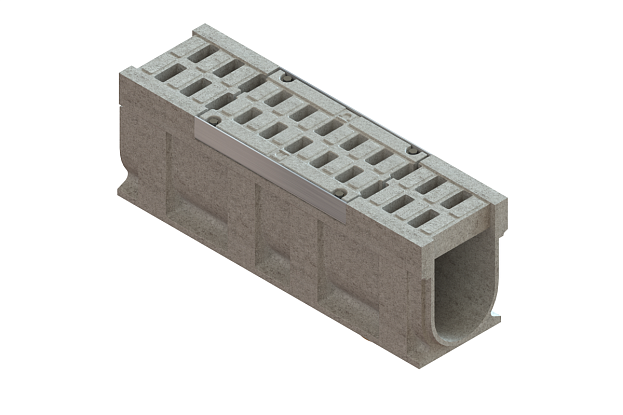

• серый — оптимален для бетонных площадок и парковок.

Технические характеристики

• гидравлическое сечение — DN200;
• монтажная высота — 360 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• конструкция предусматривает подключение пескоуловителя;
• обслуживание осуществляется через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки D400 проводятся только для комплекта «моноблок + полимербетонная решётка», что подтверждает заявленные прочностные характеристики изделия.

Рекомендации инженера-проектировщика

При проектировании транспортных и коммерческих объектов рекомендуется предусматривать подключение пескоуловителя в местах, где возможно поступление большого количества песка, мелкого щебня и других механических примесей с дорожного покрытия. Такое решение снижает нагрузку на трубопроводы ливневой канализации, способствует сохранению расчётной пропускной способности системы и уменьшает объём эксплуатационных работ. Подбор гидравлического сечения, высоты моноблока и параметров пескоуловителя следует выполнять по результатам гидравлического расчёта.
