Съемная опалубка для монтажа люков

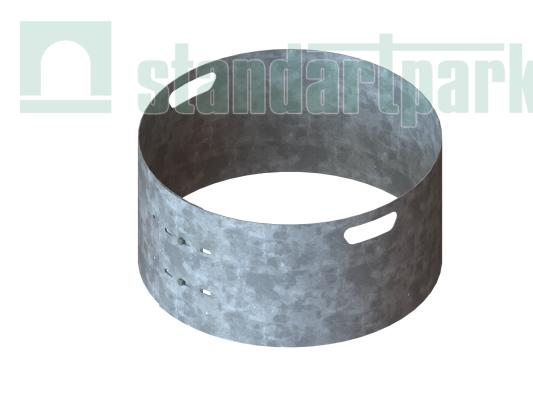

Опалубка съемная СОЦ-250.40-Ст3-ЛС.000
Цена и наличие по запросу
Характеристики:
Артикул :
36116
Материал :
оцинкованная сталь
Высота, мм :
300
Вес, кг :
9.48
Размер лаза, мм :
650
Размер опорной плоскости, мм :
650
г. Москва
Нужна помощь?
Наши консультанты дадут ответы на все Ваши вопросы и
помогут с выбором

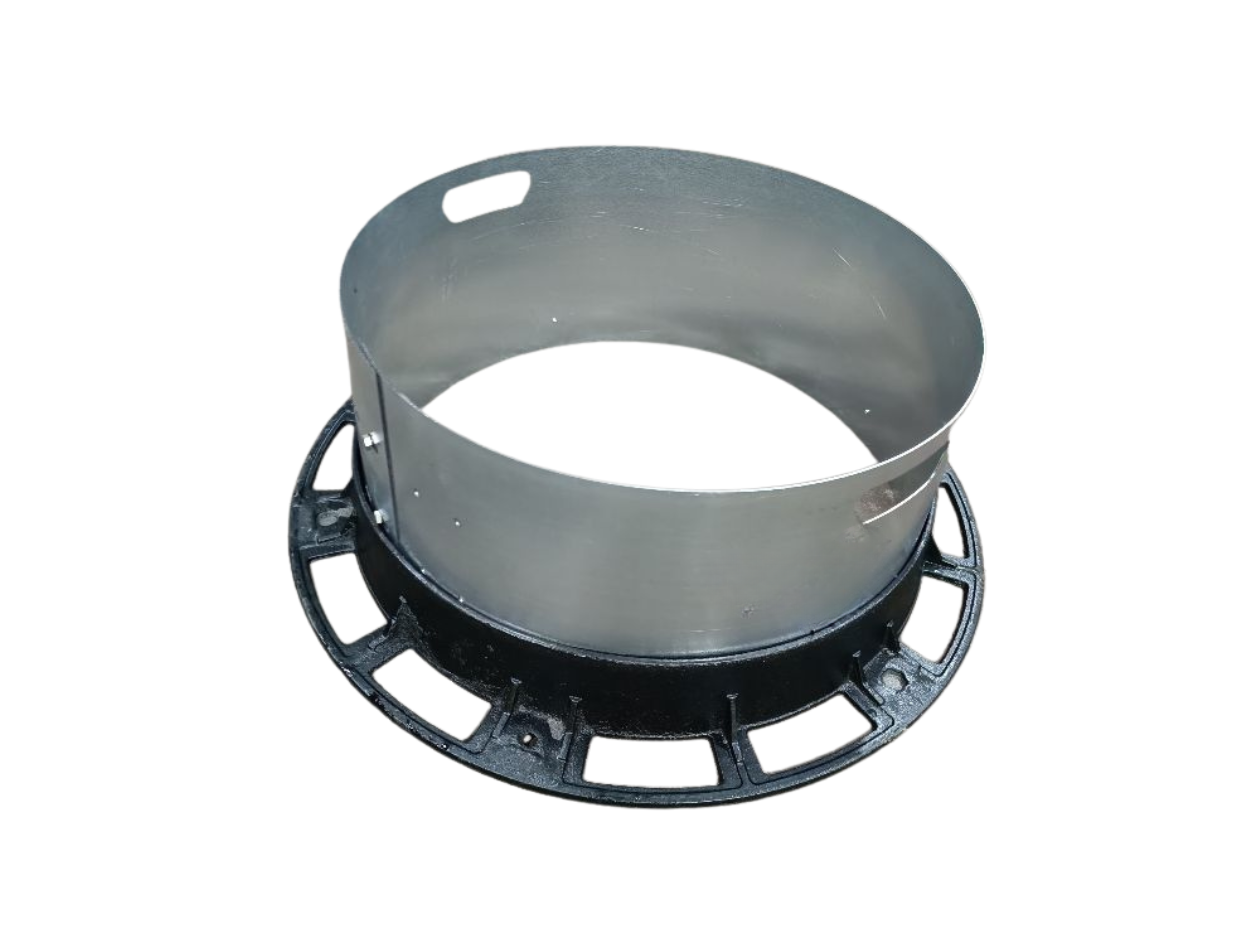

Опалубка съемная из оцинкованной стали предназначена для защиты колодца от попадания внутрь асфальта и другого мусора во время монтажа плавающего люка. Вставляется внутрь опорной подставки после её фиксации на опорном кольце. Применение съемной опалубки позволяет качественно и равномерно утрамбовать асфальт перед установкой плавающего корпуса люка/дождеприемника. Размер опалубки регулируется крепежом М8 через отверстия в корпусе.

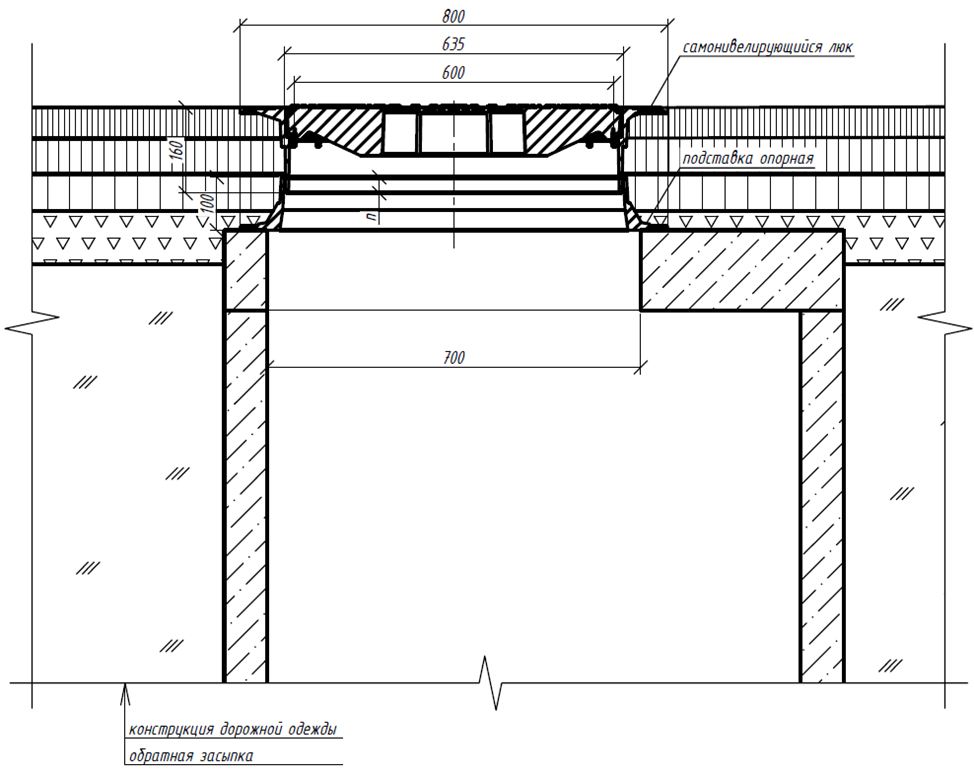

Схема установки люка с самонивелирующимся (плавающим) корпусом в дорожное покрытие
|
Самонивелирующиеся (плавающие) люки – люки, имеющие опорную плоскость в верхней части корпуса для опоры на покрытие проезжей части.
Люк должен устанавливаться с обязательным использованием опорной подставки (п.3.10. ГОСТ 3634). Для предотвращения смещения корпуса люка вследствие динамических нагрузок во время эксплуатации необходимо, чтобы нижняя часть корпуса люка при проведении монтажных работ была опущена в отверстие опорной подставки не менее чем на 20 мм. |

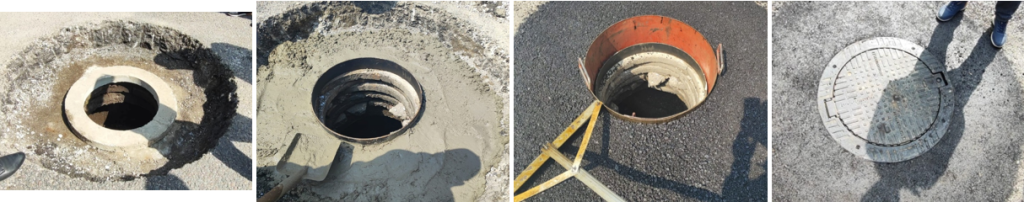

Рекомендации по монтажу люков с самонивелирующим корпусом
|

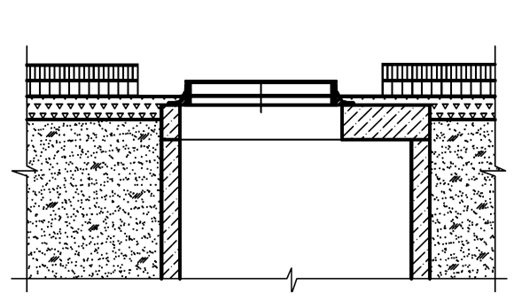

1. Если люк используется с антивандальным элементом, его необходимо установить до монтажа люка. 2. Установить опорную подставку на опорное бетонное кольцо смотрового колодца. Поверхность опорной подставки должна быть расположена горизонтально. Верхняя кромка должна быть не ниже 140 мм относительно поверхности проезжей части. |
|
|
3. Внутрь опорной подставки установить съемную опалубку (арт. 36116). Обеспечить защиту колодца от попадания в него строительного мусора. |
|
|

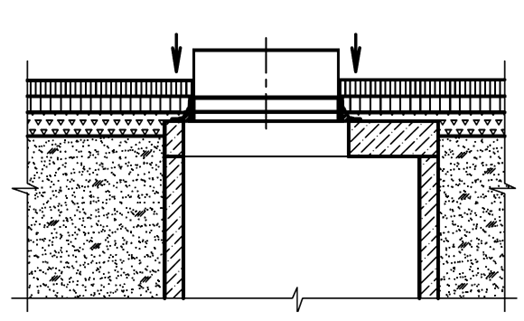

4. Засыпать асфальт до уровня проезжей части и утрамбовать его. 5. Повторить процедуру до момента, когда утрамбованный асфальт будет вровень с поверхностью проезжей части. |
|

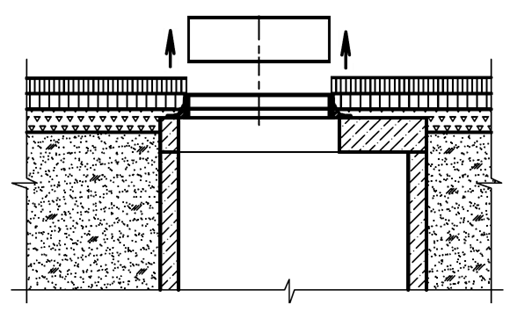

| 6. Вынуть съемную опалубку, не допуская просыпки асфальта в колодец. |
|
|

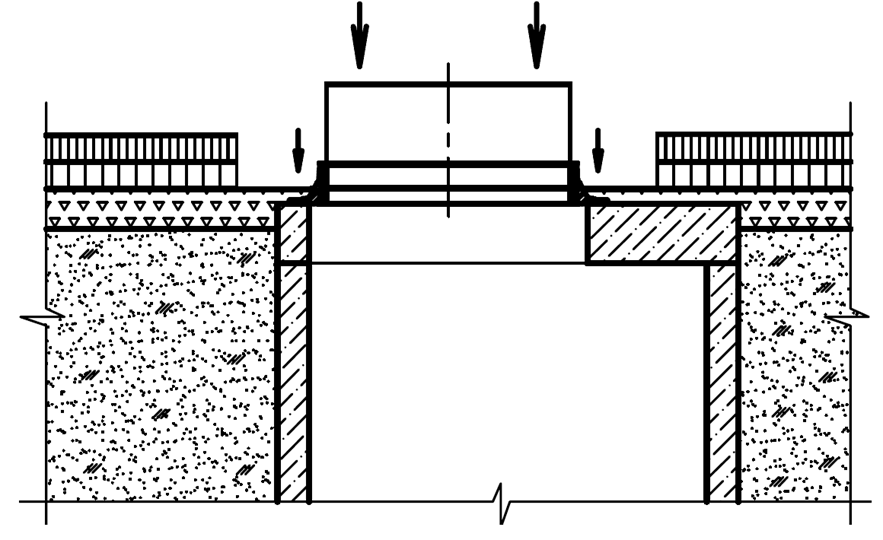

7. Установить корпус люка так, чтобы нижняя часть корпуса вошла в отверстие опорной подставки. Корпус необходимо размещать так, чтобы в смонтированном состоянии люк открывался вдоль направления движения транспорта.

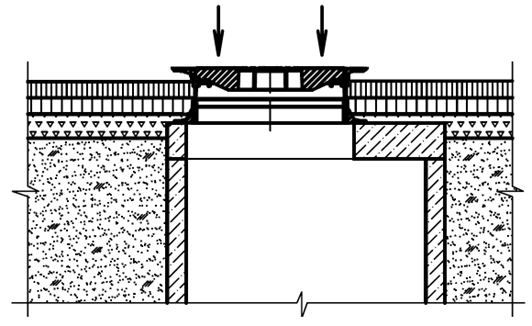

8. Полить водой место установки люка и произвести трамбовку прилегающего покрытия вместе с люком до полного совпадения поверхностей. |
|
Характеристики:
Артикул :
36116
Материал:
оцинкованная сталь
Высота, мм :
300
Вес, кг:
9.48
Размер лаза, мм :
650
Размер опорной плоскости, мм :
650
Толщина стенки, мм:
2
Количество точек крепления:
2
Форма:
круглый
Диаметр корпуса, мм:
600-640
