Блок монолитный водоотводный CompoMax ревизионный с решеткой полимербетонной DN300 h51 кл.D (комплект)

Полимербетонный водоотводный моноблок DN300 H510 D400 с ревизионной полимербетонной решёткой

Моноблок DN300 H510 D400 — линейный водоотвод повышенной производительности для дорог, парковок и коммерческих территорий

На объектах с большими площадями асфальтовых и бетонных покрытий эффективность поверхностного водоотведения определяется не только шириной канала, но и его внутренним объёмом. При сильных осадках система должна быстро принимать и транспортировать значительные объёмы воды, предотвращая образование подтоплений и разрушение дорожного покрытия.

Полимербетонный водоотводный моноблок DN300 высотой 510 мм класса нагрузки D400 разработан для объектов транспортной и коммерческой инфраструктуры, где требуется повышенная пропускная способность и высокая устойчивость к эксплуатационным нагрузкам. Увеличенное гидравлическое сечение DN300 в сочетании с высотой H510 позволяет создать дополнительный резерв объёма внутри канала и обеспечить стабильную работу системы даже в периоды интенсивных осадков.

Конструкция оснащена ревизионной полимербетонной решёткой, обеспечивающей удобный доступ к внутреннему каналу для контроля состояния и обслуживания системы.

Области применения

Моноблок DN300 H510 D400 рекомендуется использовать на объектах с регулярным движением автомобильного транспорта и повышенными требованиями к производительности системы водоотведения.

Основные области применения:

• городские автомобильные дороги;
• магистральные улицы районного значения;
• подъездные дороги к торговым комплексам;
• территории торгово-развлекательных центров;
• парковки и паркинги;
• многоуровневые парковочные комплексы;
• автозаправочные станции;
• автомоечные комплексы;
• станции технического обслуживания;
• дилерские центры;
• распределительные центры;
• складские комплексы со среднетоннажным транспортом;
• территории бизнес-центров;
• объекты городской инфраструктуры;
• зоны разгрузки коммерческих объектов.

Класс нагрузки D400 обеспечивает надёжную эксплуатацию в условиях постоянного автомобильного движения и соответствует требованиям большинства коммерческих и дорожных объектов.

Монолитная конструкция — меньше соединений, выше надёжность

Моноблочная конструкция представляет собой единый прочный элемент из полимербетона, рассчитанный на длительную эксплуатацию под транспортной нагрузкой.

Преимущества такого решения:

• отсутствие дополнительных конструктивных узлов;
• высокая жёсткость системы;
• стабильная геометрия канала;
• снижение риска локальных деформаций;
• упрощённая схема монтажа;
• долговечность при интенсивной эксплуатации.

Монолитная конструкция особенно востребована на объектах, где важны надёжность инженерной системы и минимизация эксплуатационных затрат.

Гидравлическое сечение DN300 — высокая пропускная способность

Сечение DN300 предназначено для объектов с большой площадью водосбора и значительным объёмом поверхностного стока.

Преимущества увеличенного гидравлического сечения:

• быстрый приём дождевой воды;
• эффективный отвод талых вод;
• снижение риска образования луж;
• возможность работы на протяжённых участках;
• стабильная производительность во время интенсивных осадков.

Использование DN300 позволяет повысить эффективность системы без необходимости увеличивать количество водоотводных линий.

Высота 510 мм — дополнительный гидравлический резерв

Главная особенность исполнения H510 — увеличенный внутренний объём канала по сравнению с более низкими моделями серии.

Это обеспечивает:

• дополнительный запас пропускной способности;
• устойчивую работу при пиковых расходах воды;
• снижение риска переполнения системы;
• эффективный отвод стока с больших площадей покрытия;
• повышение надёжности водоотведения в периоды сильных дождей.

Высота H510 часто применяется на объектах, где требуется резерв производительности без увеличения ширины водоотводной линии.

Ревизионная полимербетонная решётка — удобный доступ к системе

Для сохранения расчётной эффективности водоотвода необходимо проводить периодический контроль состояния канала.

Съёмная полимербетонная решётка позволяет:

• выполнять визуальную ревизию;
• контролировать уровень загрязнения;
• проводить очистку канала;
• выполнять профилактическое обслуживание;
• быстро получать доступ к внутренней части системы.

Полимербетонная решётка рассчитана на эксплуатацию совместно с моноблоком класса нагрузки D400.

Преимущества полимербетона

Полимербетон сочетает высокую прочность и устойчивость к агрессивным факторам окружающей среды.

Основные преимущества материала:

• высокая прочность на сжатие;
• минимальное водопоглощение;
• устойчивость к морозу;
• стойкость к воздействию влаги;
• отсутствие коррозии;
• устойчивость к дорожным реагентам;
• длительный срок службы;
• гладкая поверхность канала для эффективного прохождения потока.

Крепление ревизионной решётки

Для фиксации решётки применяется стандартный крепёжный комплект:

• болт М10×55 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М10 (DIN 557) — 4 шт.;
• шайба 10 (ГОСТ 11371) — 4 шт.

Преимущества крепления:

• надёжная фиксация решётки;
• устойчивость к вибрационным нагрузкам;
• возможность быстрого демонтажа для обслуживания;
• использование распространённых стандартных элементов.

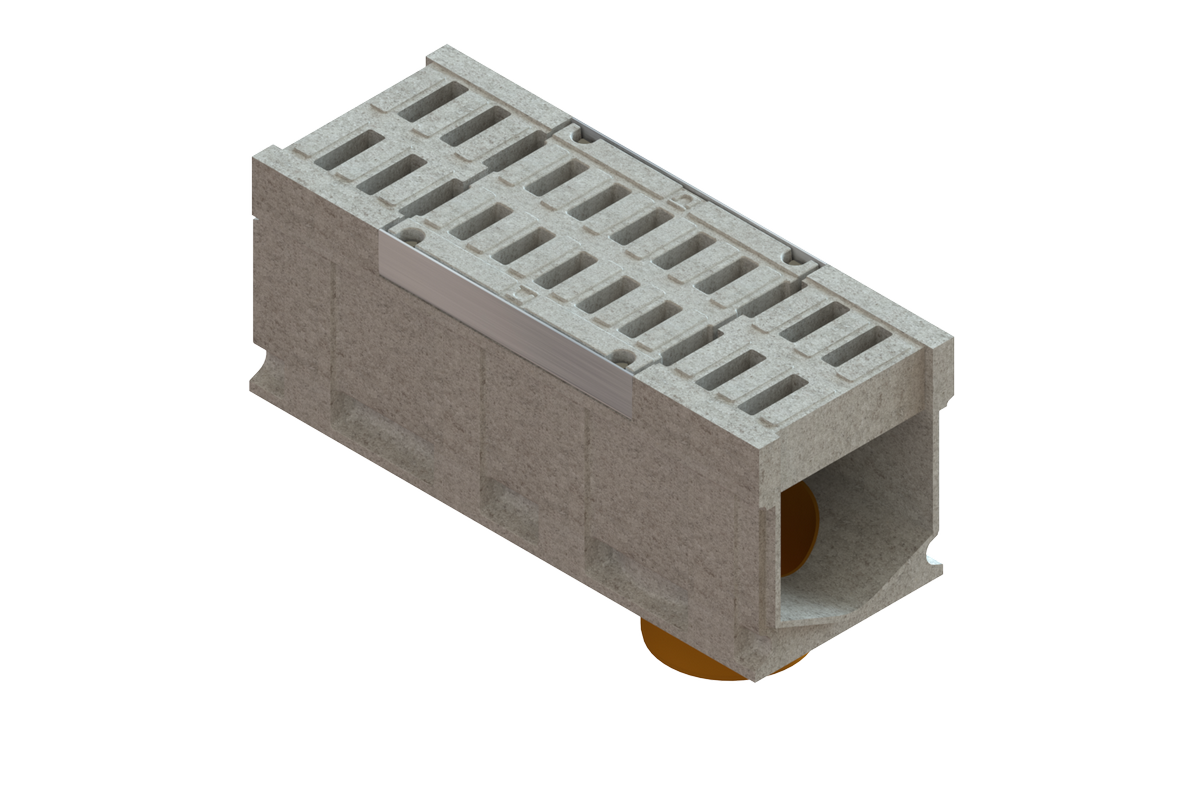

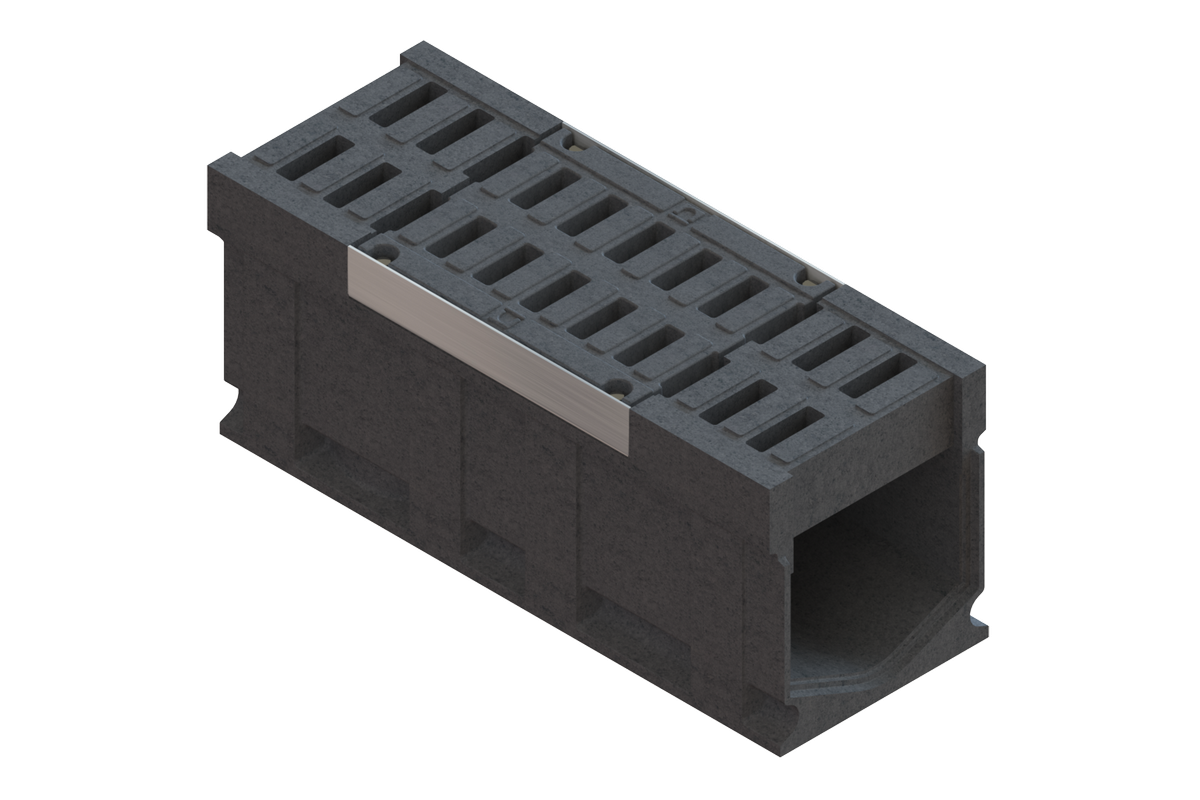

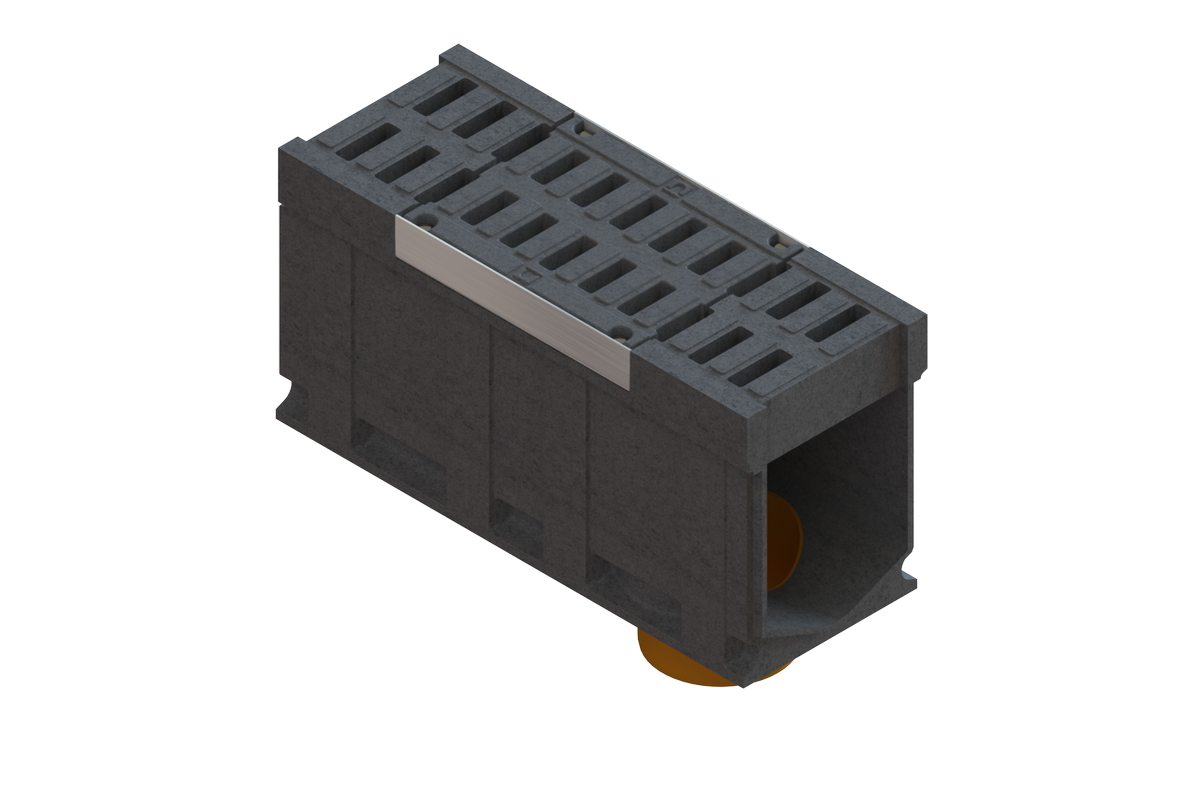

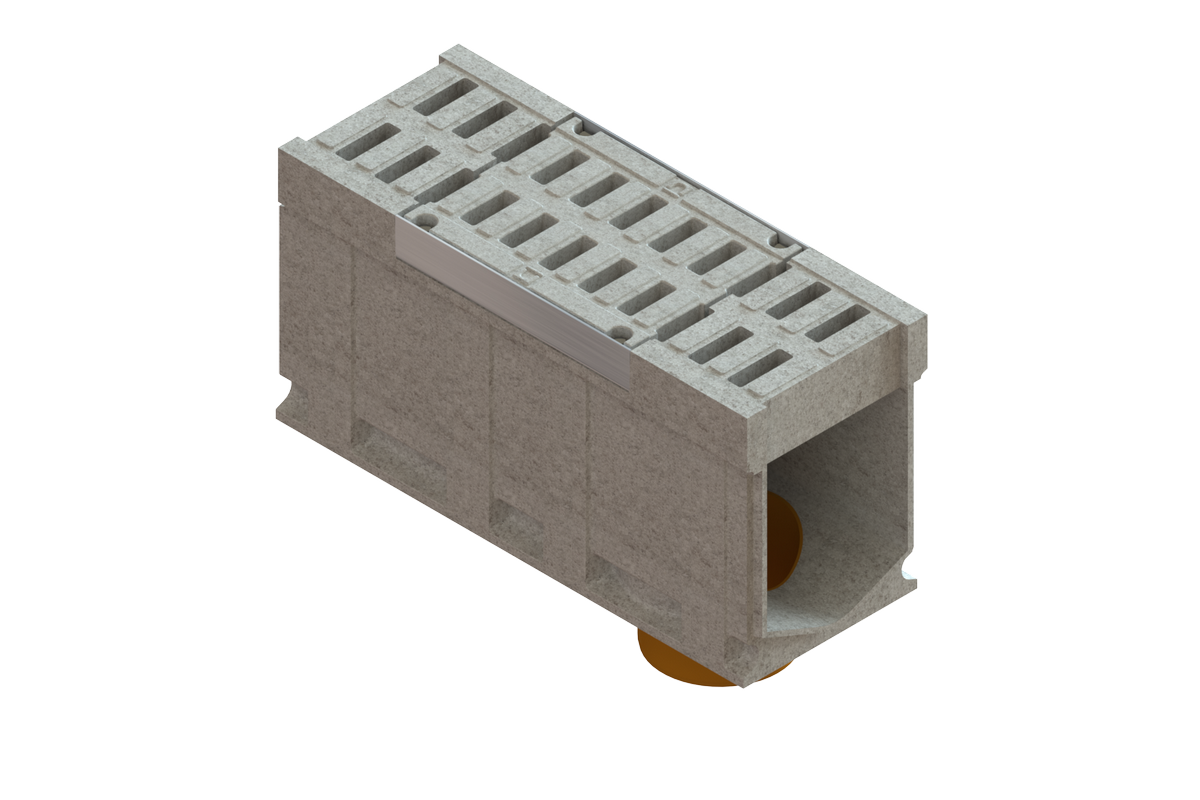

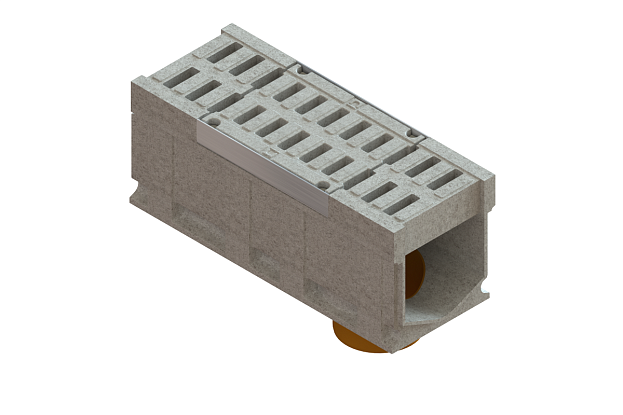

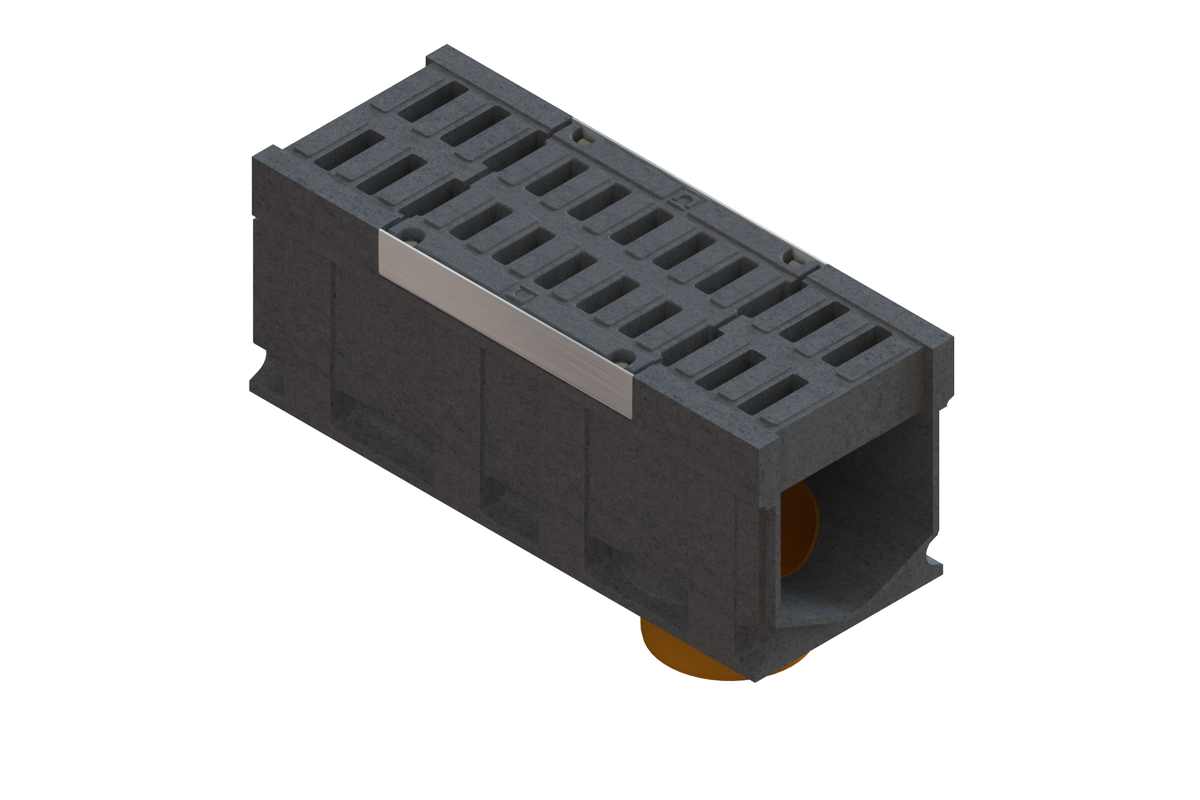

Цветовые решения

Для различных типов покрытий доступны следующие варианты исполнения:

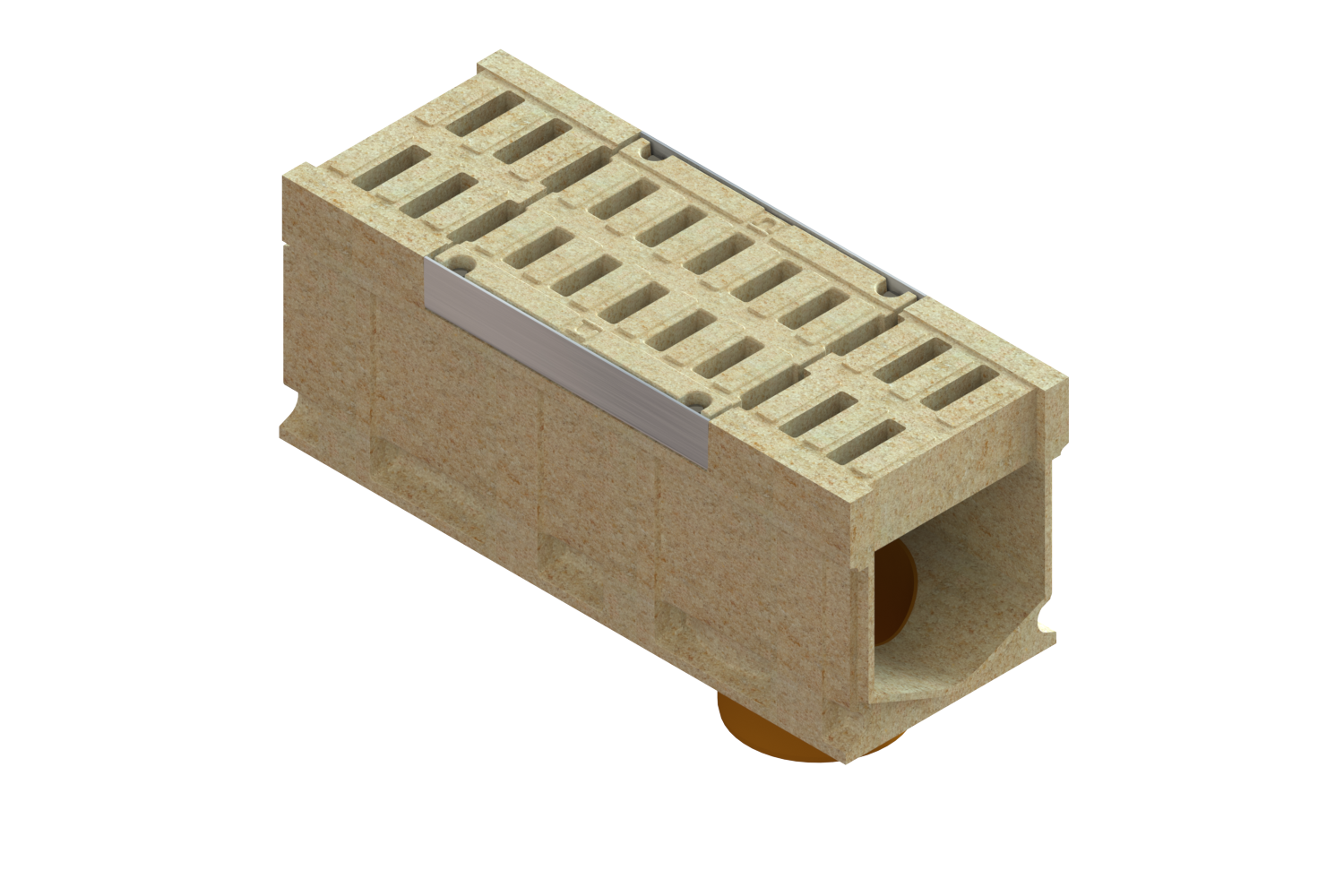

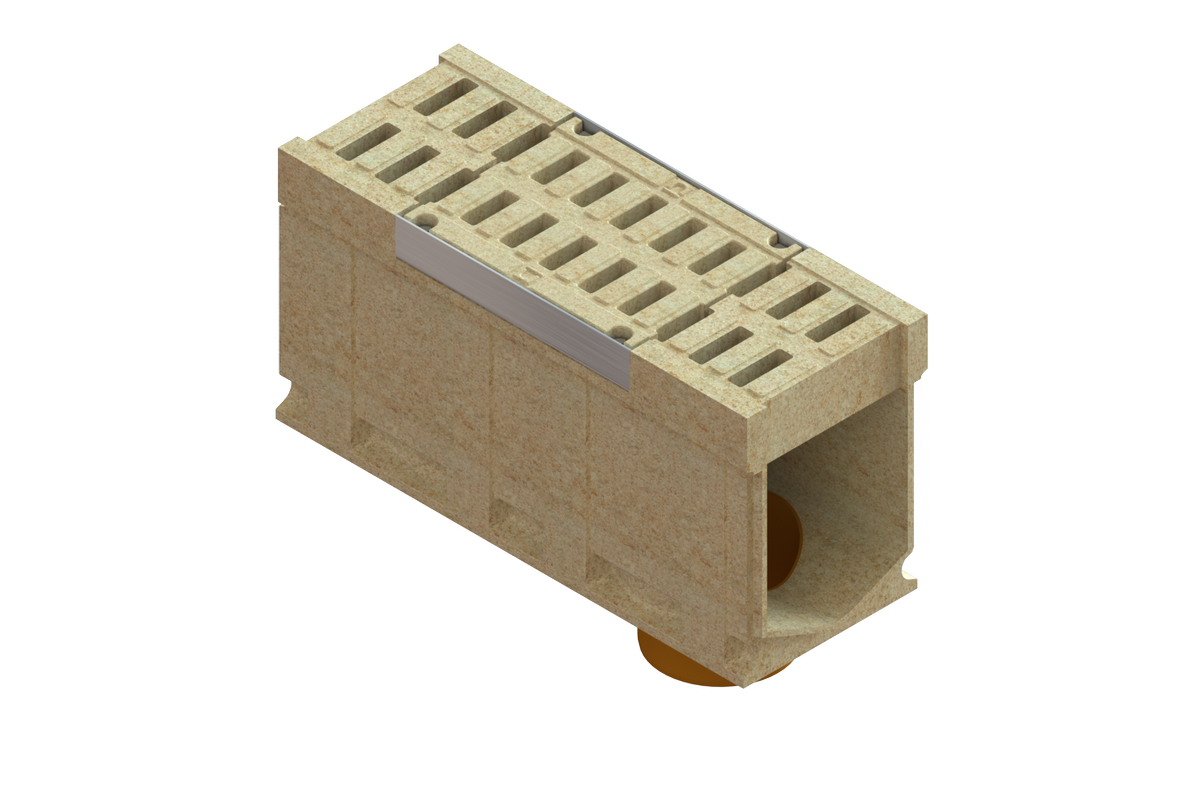

• песочный — базовое исполнение;

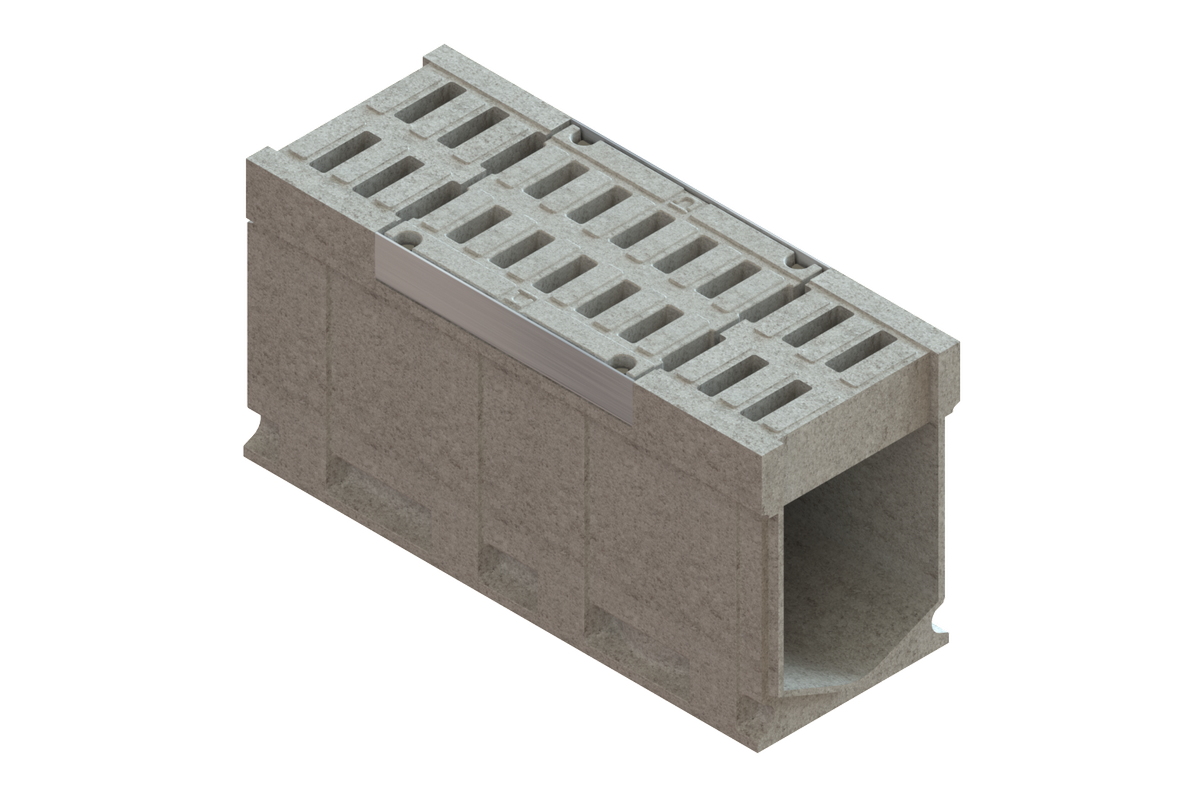

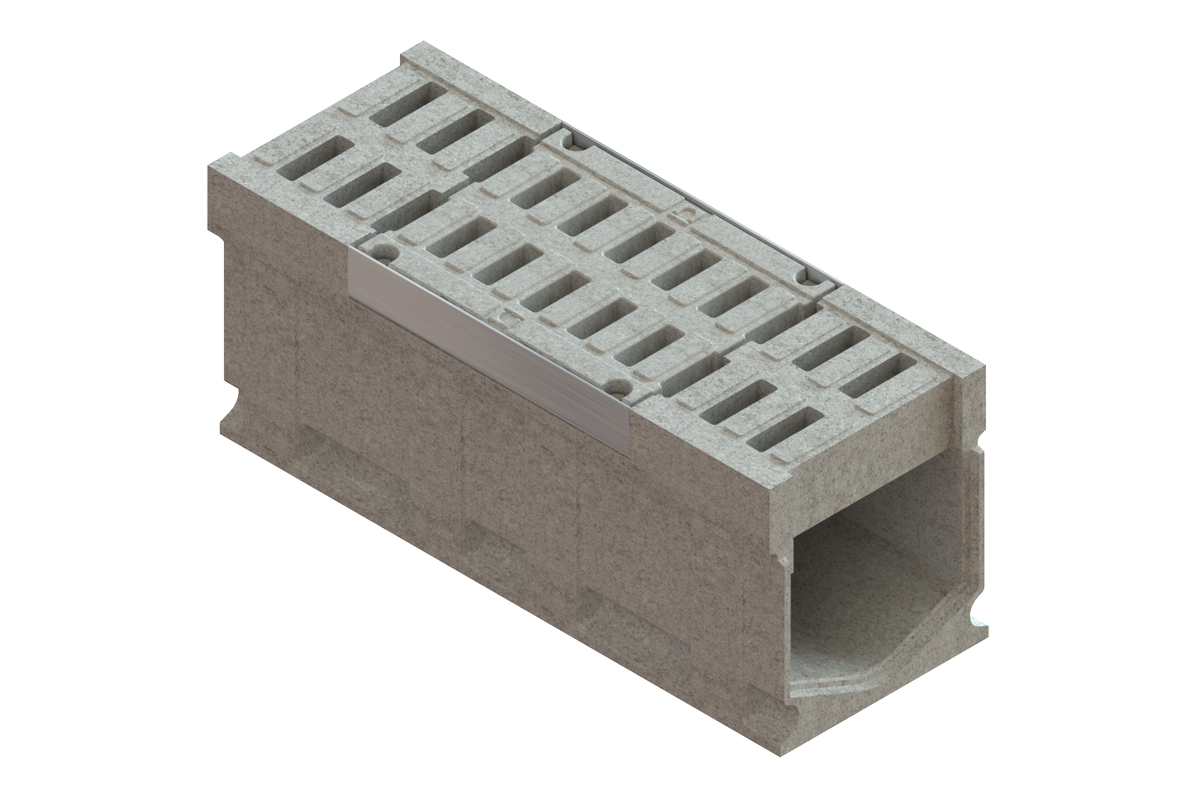

• серый — для бетонных площадок и паркингов;

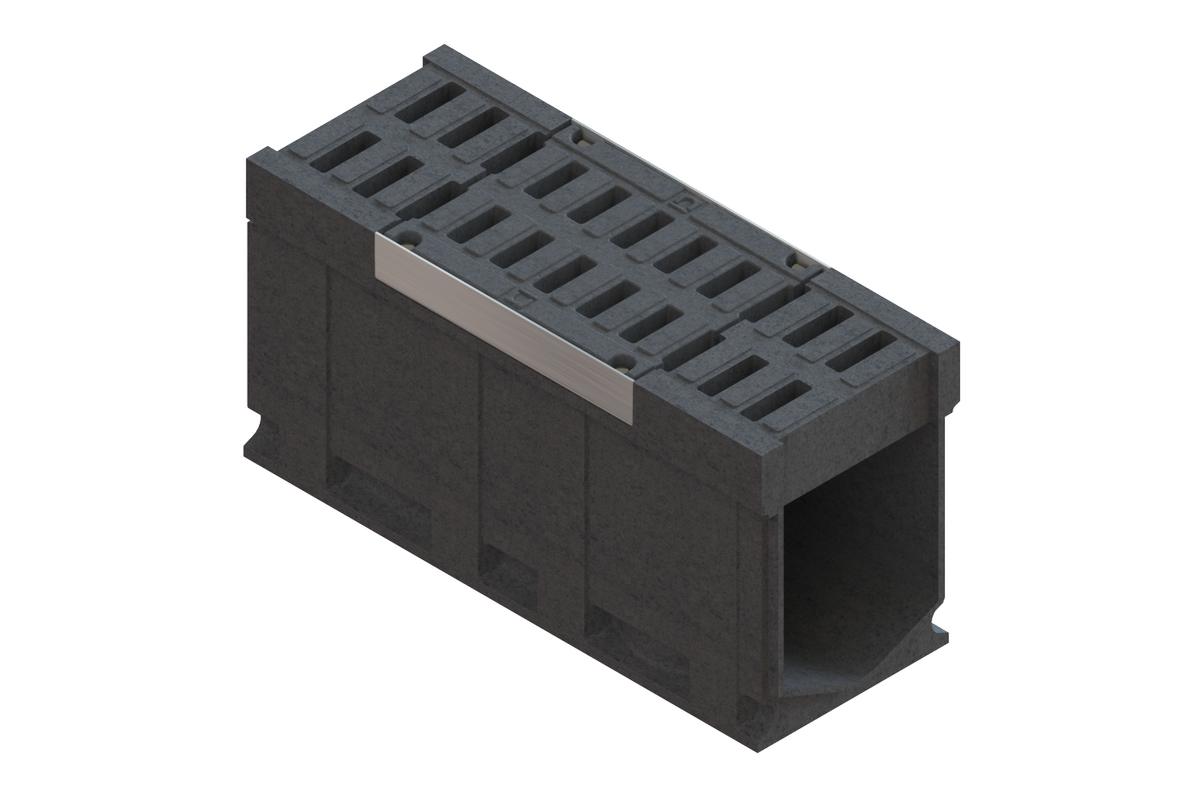

• чёрный — для асфальтовых дорог и парковок.

Технические характеристики

• гидравлическое сечение — DN300;
• монтажная высота — 510 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• монолитная конструкция;
• обслуживание осуществляется через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки D400 выполняются только для комплекта «моноблок + полимербетонная решётка», что гарантирует соответствие изделия заявленным эксплуатационным характеристикам.

Рекомендации инженера-проектировщика

Моноблок DN300 H510 D400 рекомендуется использовать на объектах с большой площадью водонепроницаемых покрытий, где требуется дополнительный гидравлический резерв по сравнению со стандартными решениями. При выборе системы следует учитывать площадь водосбора, уклоны покрытия и интенсивность расчётных осадков. Правильно подобранная высота канала позволяет повысить надёжность водоотведения и снизить риск локальных подтоплений в периоды максимальных нагрузок на систему.
