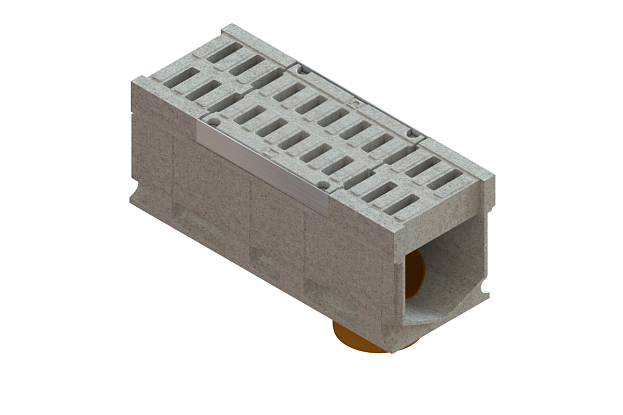

Блок монолитный водоотводный CompoMax ревизионный с решеткой полимербетонной DN300 h41 кл.D (комплект)

Полимербетонный водоотводный моноблок DN300 H410 D400 с ревизионной полимербетонной решёткой

Моноблок DN300 H410 D400 — высокопроизводительный водоотвод для дорог, парковок и коммерческих территорий

На объектах с интенсивным движением транспорта качество поверхностного водоотведения напрямую влияет на безопасность эксплуатации покрытия и долговечность дорожной конструкции. Дождевые и талые воды должны быстро отводиться с поверхности, предотвращая образование луж, наледи и разрушение основания.

Полимербетонный водоотводный моноблок DN300 высотой 410 мм класса нагрузки D400 предназначен для устройства линейного водоотвода на объектах с регулярным автомобильным движением. Благодаря увеличенному гидравлическому сечению DN300 система эффективно принимает значительные объёмы поверхностного стока даже на территориях с большой площадью водонепроницаемых покрытий.

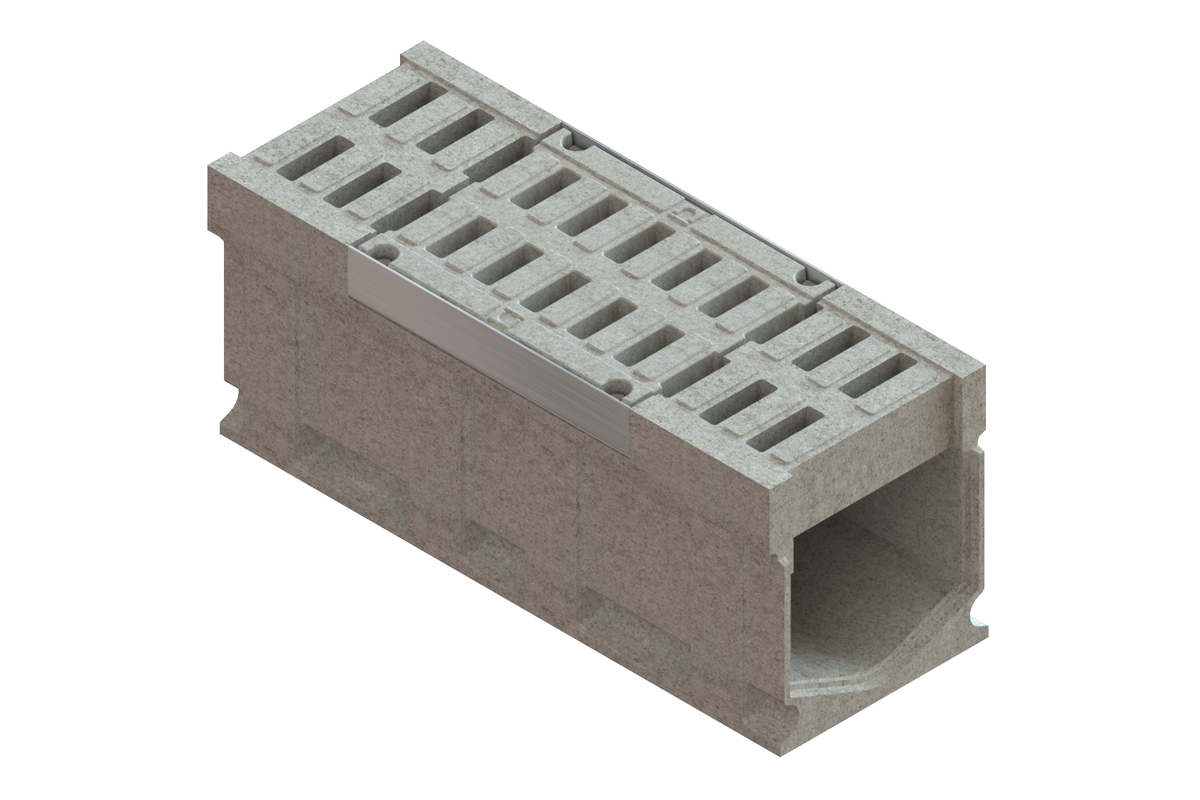

Конструкция оснащена съёмной ревизионной полимербетонной решёткой, обеспечивающей доступ к внутреннему каналу для контроля состояния и выполнения регламентного обслуживания без демонтажа водоотводной линии.

Области применения

Моноблок DN300 H410 D400 рекомендуется использовать на объектах, где требуется надёжный линейный водоотвод и высокая устойчивость к транспортным нагрузкам.

Основные области применения:

• городские автомобильные дороги;
• внутриквартальные проезды;
• территории торговых центров;
• многоуровневые паркинги;
• парковки легкового и коммерческого транспорта;
• автозаправочные станции;
• автомоечные комплексы;
• станции технического обслуживания;
• дилерские автоцентры;
• логистические комплексы со среднетоннажным транспортом;
• распределительные центры;
• бизнес-центры;
• административные комплексы;
• зоны разгрузки торговых объектов;
• объекты городской инфраструктуры.

Класс нагрузки D400 рассчитан на регулярное движение автомобильного транспорта и соответствует требованиям большинства коммерческих и дорожных объектов.

Гидравлическое сечение DN300 — эффективный отвод больших объёмов воды

Одним из ключевых преимуществ моноблока является увеличенное гидравлическое сечение DN300.

Оно обеспечивает:

• высокую пропускную способность;
• быстрый сбор поверхностного стока;
• снижение риска локальных подтоплений;
• эффективную работу при интенсивных осадках;
• возможность обслуживания больших площадей водосбора.

Для объектов с обширными асфальтовыми или бетонными покрытиями использование DN300 позволяет создавать более производительные системы водоотведения по сравнению с решениями меньшего сечения.

Высота 410 мм — универсальное решение для транспортной инфраструктуры

Исполнение H410 обеспечивает оптимальный баланс между внутренним объёмом канала и глубиной монтажа.

Преимущества данной высоты:

• эффективный приём дождевых и талых вод;
• достаточный запас объёма канала;
• удобство проектирования;
• снижение риска переполнения системы;
• универсальность применения на большинстве объектов класса D400.

Ревизионная полимербетонная решётка — удобный контроль состояния системы

Одним из главных преимуществ конструкции является наличие съёмной ревизионной решётки.

Она позволяет:

• проводить визуальный контроль канала;
• выполнять профилактическую очистку;
• удалять локальные загрязнения;
• контролировать работоспособность системы;
• сокращать время технического обслуживания.

В отличие от полностью закрытых моноблочных систем, ревизионная решётка обеспечивает постоянный доступ к внутреннему пространству канала без нарушения целостности конструкции.

Преимущества полимербетонного моноблока

Корпус и решётка изготовлены из полимербетона, который отличается высокой прочностью и долговечностью.

Преимущества материала:

• высокая механическая прочность;
• низкое водопоглощение;
• устойчивость к воздействию влаги;
• морозостойкость;
• стойкость к дорожным реагентам;
• отсутствие коррозии;
• гладкая поверхность канала, способствующая быстрому движению воды;
• длительный срок эксплуатации.

Крепление ревизионной решётки

Для фиксации решётки применяется стандартный комплект:

• болт М10×55 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М10 (DIN 557) — 4 шт.;
• шайба 10 (ГОСТ 11371) — 4 шт.

Такой крепёжный узел обеспечивает:

• надёжную фиксацию решётки;
• устойчивость к вибрациям;
• возможность быстрого демонтажа при обслуживании;
• использование распространённых стандартных комплектующих.

Цветовые решения

Для гармоничной интеграции системы водоотвода в архитектуру объекта доступны несколько вариантов исполнения:

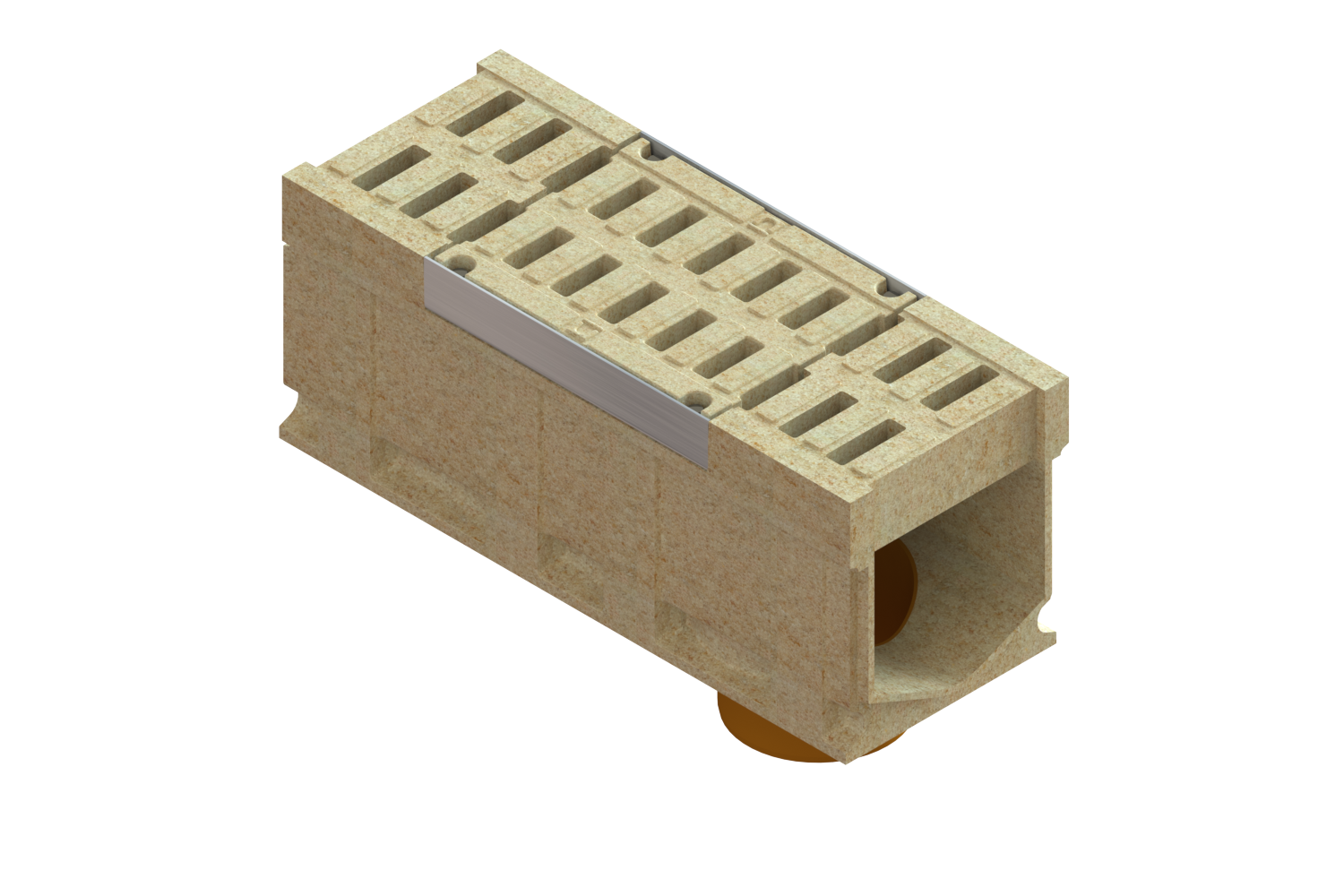

• песочный — стандартный цвет поставки;

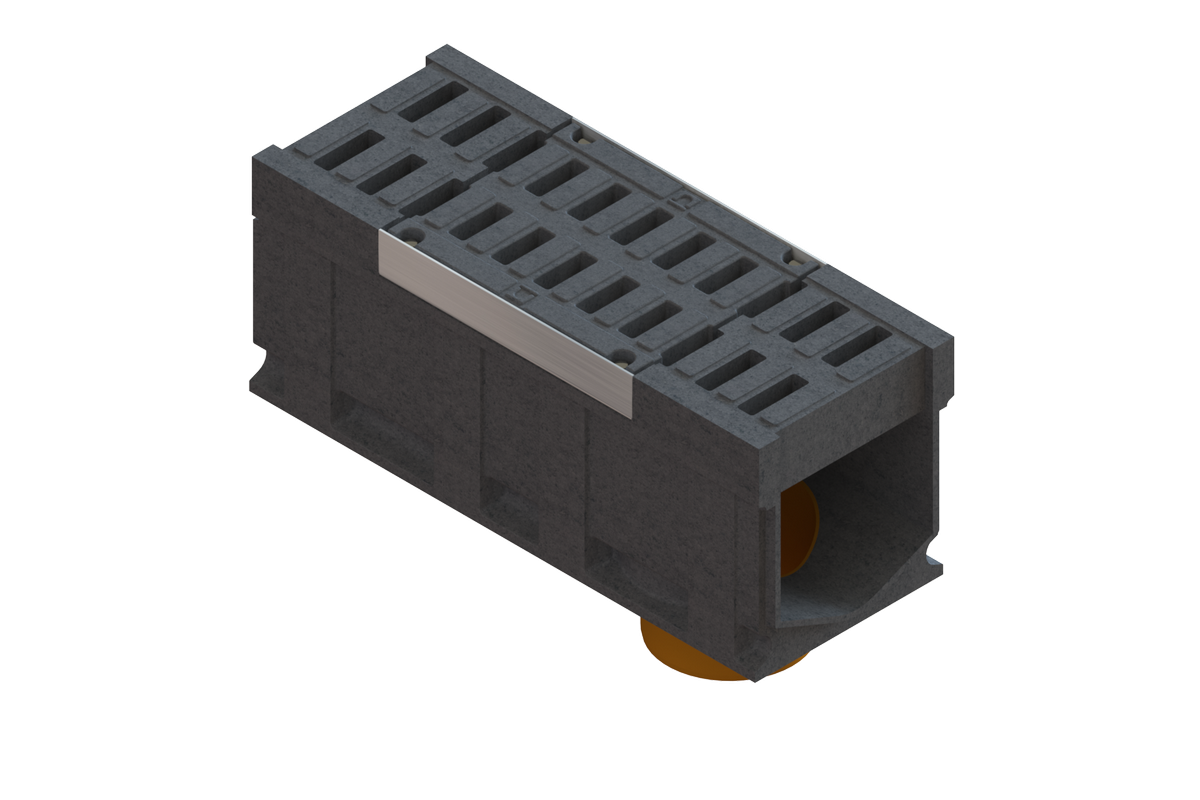

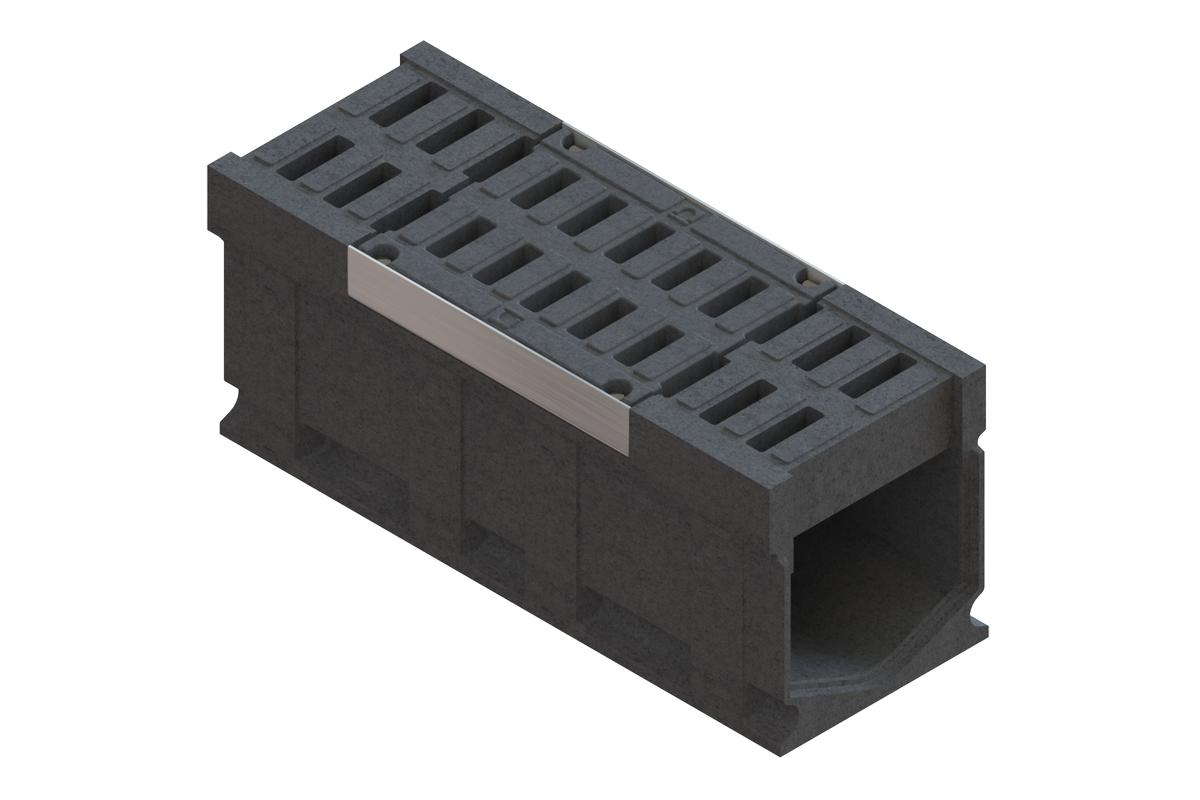

• чёрный — рекомендуется для асфальтовых покрытий и городских дорог;

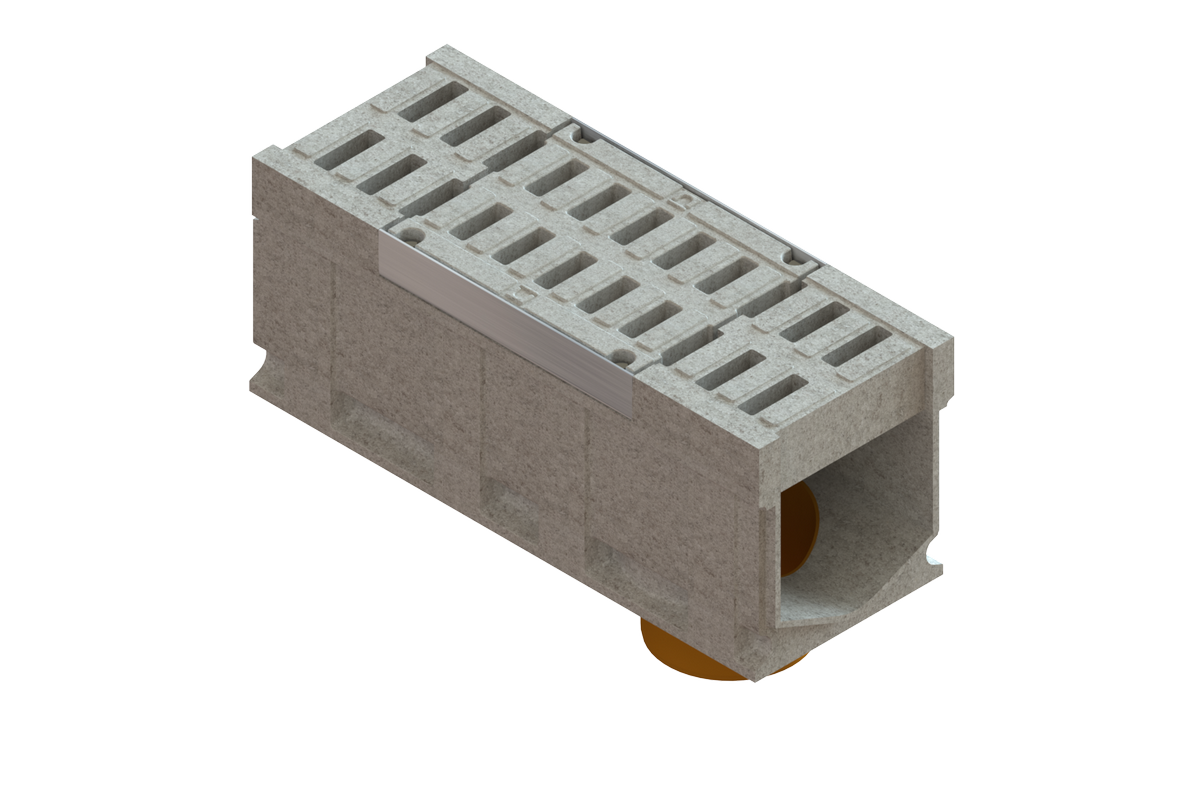

• серый — оптимален для бетонных площадок, складских территорий и производственных объектов.

Допускается изготовление изделий в других цветах по согласованию с заказчиком.

Технические характеристики

• гидравлическое сечение — DN300;
• высота — 410 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал ревизионной решётки — полимербетон;
• тип конструкции — моноблочный водоотводный канал;
• обслуживание — через съёмную ревизионную решётку.

Испытания на соответствие классу нагрузки D400 проводятся только для изделия в полной заводской комплектации «моноблок + полимербетонная решётка». Это обеспечивает соответствие заявленным эксплуатационным характеристикам и требованиям нормативной документации.

Рекомендации инженера-проектировщика

При выборе системы поверхностного водоотвода для автомобильных дорог и производственных площадок важно учитывать не только максимальную нагрузку от транспорта, но и интенсивность движения, площадь водосбора, продольный уклон покрытия и расчётную интенсивность осадков. Во многих случаях применение моноблока DN300 D400 позволяет обеспечить необходимую гидравлическую производительность без перехода на более крупное сечение, что снижает стоимость строительства при сохранении надёжности системы.

Закажите бесплатный гидравлический расчёт

Каждый объект имеет индивидуальные условия эксплуатации. Наши инженеры бесплатно выполнят гидравлический расчёт системы поверхностного водоотвода, помогут определить необходимое гидравлическое сечение, подобрать оптимальную высоту моноблока, класс нагрузки и подготовят рекомендации по монтажу. Это позволит создать надёжную инженерную систему, рассчитанную на длительную эксплуатацию в условиях интенсивного транспортного движения.
