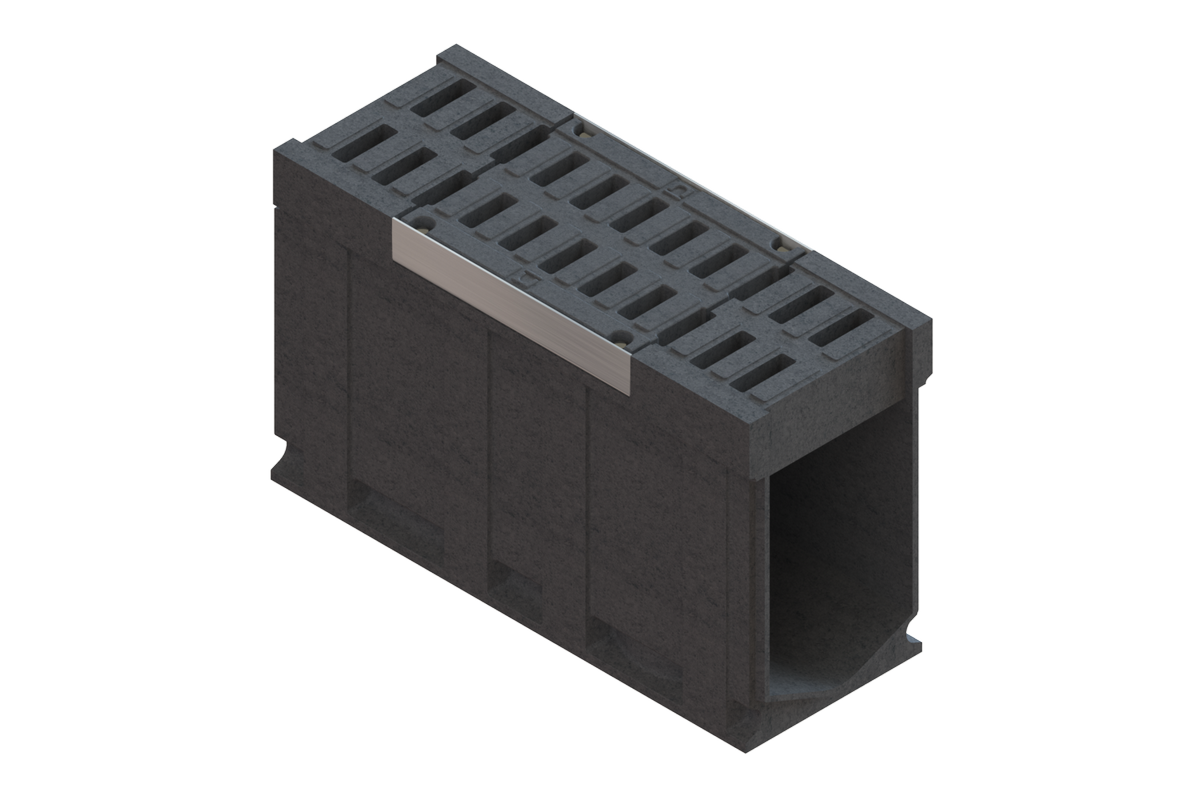

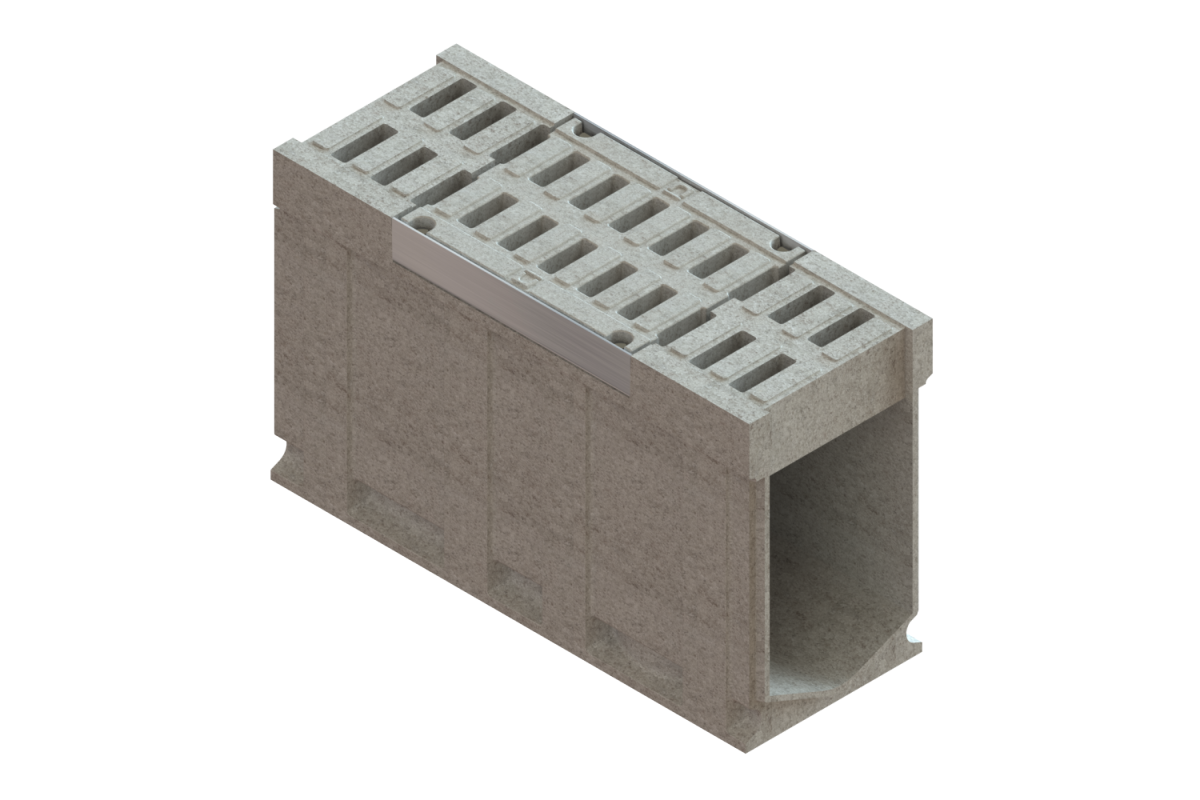

Блок монолитный водоотводный CompoMax ревизионный к ПУ с решеткой полимербетонной DN300 h61 кл.E (комплект).

Полимербетонный водоотводный моноблок DN300 H610 E600 с ревизионной решёткой и подключением пескоуловителя

Моноблок DN300 H610 E600 — максимальный гидравлический резерв для промышленных систем водоотведения

Крупные производственные предприятия, энергетические комплексы и индустриальные площадки предъявляют повышенные требования к инженерным системам поверхностного водоотведения. Большие площади покрытий формируют значительные объёмы поверхностного стока, а наличие технологических загрязнений требует организации эффективной предварительной очистки воды перед её поступлением в трубопроводную сеть.

Полимербетонный водоотводный моноблок DN300 высотой 610 мм класса нагрузки E600 предназначен для объектов, где требуется максимальная пропускная способность и повышенная эксплуатационная надёжность. Благодаря увеличенной высоте H610 изделие обладает самым большим внутренним объёмом канала среди моделей DN300 класса E600, что позволяет эффективно работать при высоких расходах поверхностного стока.

Конструкция предусматривает удобное подключение пескоуловителя, а установленная ревизионная полимербетонная решётка обеспечивает быстрый доступ к внутреннему каналу для контроля и обслуживания системы.

Важно: пескоуловитель и корзина для мусора поставляются отдельно и не входят в базовую комплектацию.

Области применения

Моноблок DN300 H610 E600 применяется на объектах промышленного и энергетического назначения, где требуется повышенный запас прочности и производительности системы водоотведения.

Основные области применения:

• машиностроительные заводы;
• металлургические предприятия;
• литейные производства;
• производственные комплексы полного цикла;
• территории крупных промышленных предприятий;
• теплоэнергетические объекты;
• ТЭЦ и электростанции;
• предприятия нефтехимической отрасли;
• производственно-складские комплексы;
• индустриальные парки;
• технологические площадки;
• инженерные зоны промышленных предприятий;
• ремонтно-производственные базы;
• логистические площадки производственных объектов;
• объекты непрерывного технологического цикла;
• производственные кластеры.

Класс нагрузки E600 предназначен для эксплуатации в условиях повышенных механических нагрузок, характерных для современной промышленной инфраструктуры.

Подключение пескоуловителя — защита инженерной сети от загрязнений

При эксплуатации промышленных территорий в поверхностный сток попадает большое количество механических примесей.

Применение пескоуловителя позволяет:

• задерживать песок и абразивные частицы;
• снижать нагрузку на трубопроводную сеть;
• уменьшать риск образования засоров;
• поддерживать стабильную пропускную способность системы;
• увеличивать срок службы инженерной инфраструктуры.

Конструкция моноблока предусматривает быстрое и удобное подключение пескоуловителя без дополнительных доработок системы.

Гидравлическое сечение DN300 — высокая пропускная способность для крупных территорий

Гидравлическое сечение DN300 обеспечивает эффективный отвод значительных объёмов дождевых и талых вод.

Преимущества DN300:

• высокая производительность системы;
• эффективный сбор поверхностного стока;
• снижение риска подтоплений;
• возможность обслуживания крупных площадей водосбора;
• стабильная работа при интенсивных осадках.

Такое решение позволяет организовать надёжную работу системы водоотведения даже на крупных производственных объектах.

Высота 610 мм — максимальный объём канала в линейке DN300 E600

Главная особенность исполнения H610 — самый большой внутренний объём среди всех моноблоков DN300 класса нагрузки E600.

Преимущества увеличенной высоты:

• максимальный гидравлический резерв;
• дополнительный объём для транспортировки поверхностного стока;
• повышение устойчивости системы к пиковым нагрузкам;
• снижение риска переполнения канала;
• эффективная работа на объектах с большой площадью водосбора.

Высота H610 рекомендуется для проектов, где расчёт показывает необходимость создания дополнительного запаса производительности системы.

Ревизионная полимербетонная решётка — быстрый доступ к обслуживанию

Система водоотведения должна оставаться доступной для контроля на протяжении всего срока эксплуатации.

Съёмная ревизионная решётка позволяет:

• проводить визуальный осмотр канала;
• выполнять регламентные проверки;
• удалять накопившиеся загрязнения;
• контролировать техническое состояние системы;
• выполнять обслуживание без демонтажа конструкции.

Полимербетонная решётка рассчитана на совместную работу с моноблоком класса нагрузки E600.

Преимущества полимербетона

Полимербетон является одним из наиболее эффективных материалов для профессиональных систем поверхностного водоотведения.

Основные преимущества:

• высокая прочность на сжатие;
• минимальное водопоглощение;
• морозостойкость;
• устойчивость к воздействию влаги;
• стойкость к промышленным загрязнениям;
• отсутствие коррозии;
• длительный срок службы;
• гладкая поверхность канала для улучшения гидравлических характеристик потока.

Крепление ревизионной решётки

Для фиксации решётки используется стандартный комплект крепежа:

• болт М10×55 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М10 (DIN 557) — 4 шт.;
• шайба 10 (ГОСТ 11371) — 4 шт.

Преимущества крепёжного узла:

• надёжная фиксация решётки;
• устойчивость к эксплуатационным нагрузкам;
• удобство обслуживания;
• применение стандартных крепёжных элементов.

Цветовые решения

Для различных типов покрытий доступны следующие варианты исполнения:

• песочный — стандартный цвет;
• серый — для бетонных промышленных площадок;
• чёрный — для асфальтовых покрытий.

Технические характеристики

• гидравлическое сечение — DN300;
• монтажная высота — 610 мм;
• длина секции — 1000 мм;
• класс нагрузки — E600;
• материал корпуса — полимербетон;
• материал решётки — полимербетон;
• предусмотрено подключение пескоуловителя;
• обслуживание через ревизионную решётку.

Испытания на соответствие классу нагрузки E600 проводятся только для комплекта «моноблок + полимербетонная решётка», что подтверждает соответствие изделия заявленным характеристикам прочности и долговечности.

Рекомендации инженера-проектировщика

Моноблок DN300 H610 E600 рекомендуется применять на крупных производственных и энергетических объектах с большой площадью водосбора, где требуется максимальный гидравлический резерв и возможность организации предварительной очистки поверхностного стока. Такое решение позволяет повысить надёжность системы водоотведения и минимизировать эксплуатационные расходы на протяжении всего жизненного цикла объекта.

Подберём систему водоотведения под ваш объект

Наши инженеры бесплатно выполнят гидравлический расчёт, определят требуемую пропускную способность системы, подберут оптимальную высоту канала, класс нагрузки и совместимый пескоуловитель. Мы поможем разработать эффективную систему поверхностного водоотведения для промышленного объекта с учётом площади водосбора, особенностей эксплуатации и требований проекта.
