Блок монолитный водоотводный CompoMax ревизионный к ПУ с решеткой полимербетонной DN300 h61 кл.D (комплект)

Полимербетонный водоотводный моноблок DN300 H610 D400 с ревизионной решёткой и подключением пескоуловителя

Моноблок DN300 H610 D400 — максимальная производительность водоотведения для крупных коммерческих и транспортных объектов

На крупных парковках, территориях торговых комплексов и протяжённых дорожных участках система поверхностного водоотведения должна эффективно справляться с большими объёмами дождевых и талых вод. Особенно важно обеспечить стабильную работу системы в периоды интенсивных осадков, когда нагрузка на водоотводную сеть достигает максимальных значений.

Полимербетонный водоотводный моноблок DN300 высотой 610 мм класса нагрузки D400 разработан для объектов, где требуется высокий запас пропускной способности и возможность организации эффективной очистки поверхностного стока. Увеличенное гидравлическое сечение DN300 и максимальная высота H610 обеспечивают значительный внутренний объём канала, а предусмотренное конструкцией подключение пескоуловителя помогает защитить систему от накопления механических загрязнений.

Моноблок оснащён ревизионной полимербетонной решёткой, позволяющей контролировать состояние канала и выполнять обслуживание без демонтажа элементов водоотводной линии.

Важно: пескоуловитель и корзина для мусора приобретаются отдельно и не входят в базовую комплектацию.

Области применения

Моноблок DN300 H610 D400 применяется на объектах с высокой интенсивностью автомобильного движения и большими площадями водосбора.

Основные области применения:

• городские автомобильные дороги;
• транспортные улицы районного значения;
• подъездные дороги к торговым комплексам;
• территории торгово-развлекательных центров;
• крупные парковочные комплексы;
• многоуровневые паркинги;
• автозаправочные станции;
• автомоечные комплексы;
• станции технического обслуживания;
• дилерские автоцентры;
• распределительные центры;
• складские комплексы со среднетоннажным транспортом;
• территории бизнес-парков;
• административно-деловые комплексы;
• зоны разгрузки торговых объектов;
• объекты городской инфраструктуры.

Класс нагрузки D400 рассчитан на эксплуатацию в условиях постоянного автомобильного движения и соответствует требованиям современных дорожных и коммерческих объектов.

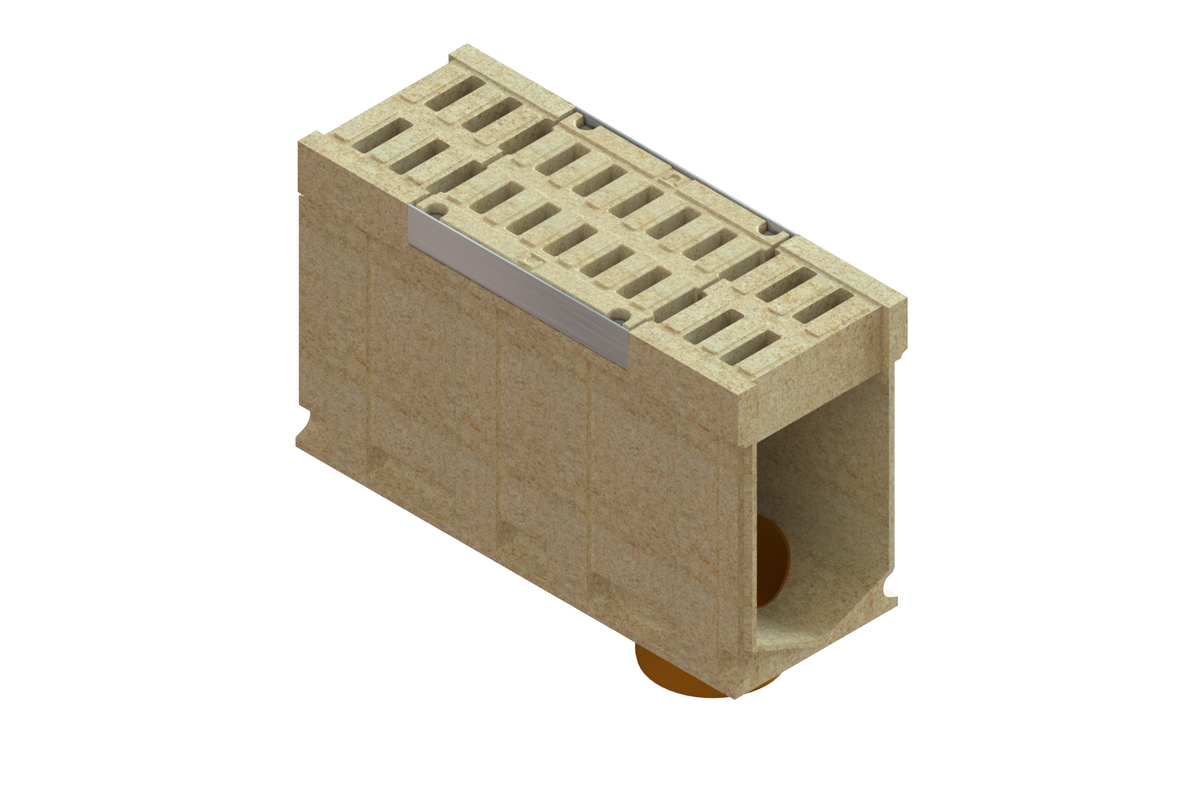

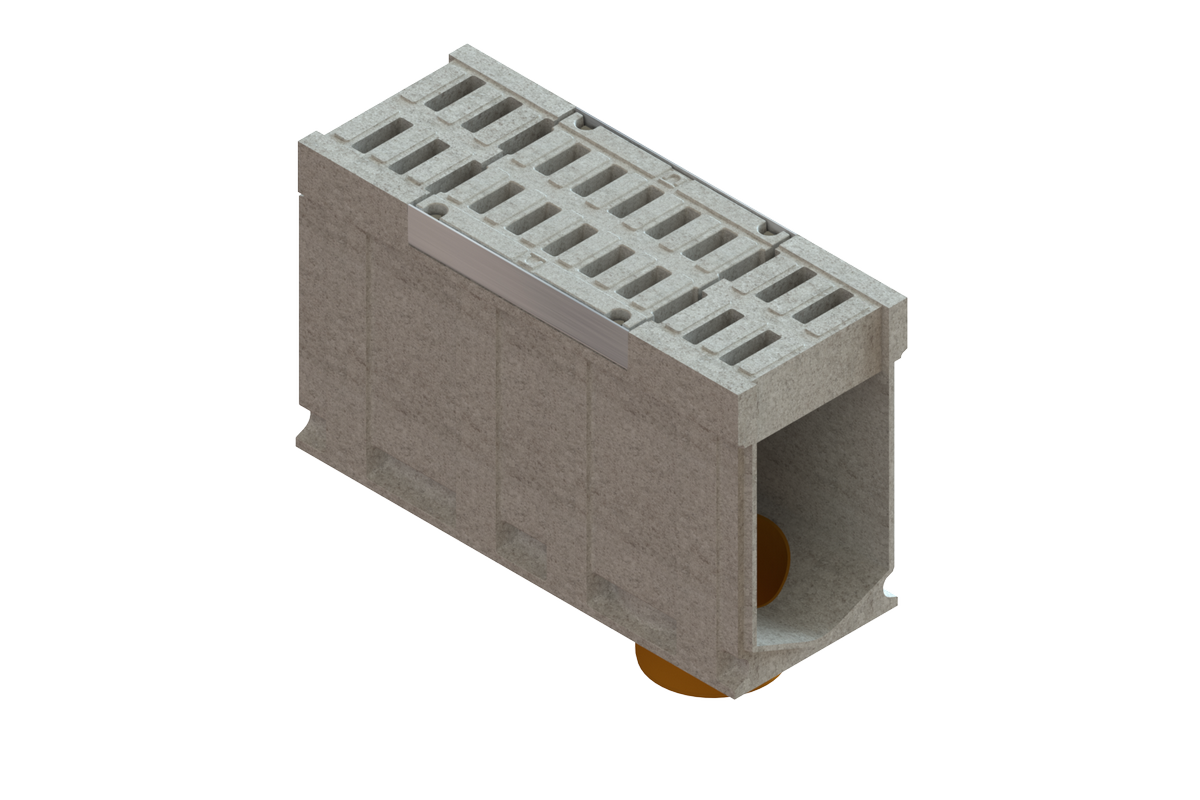

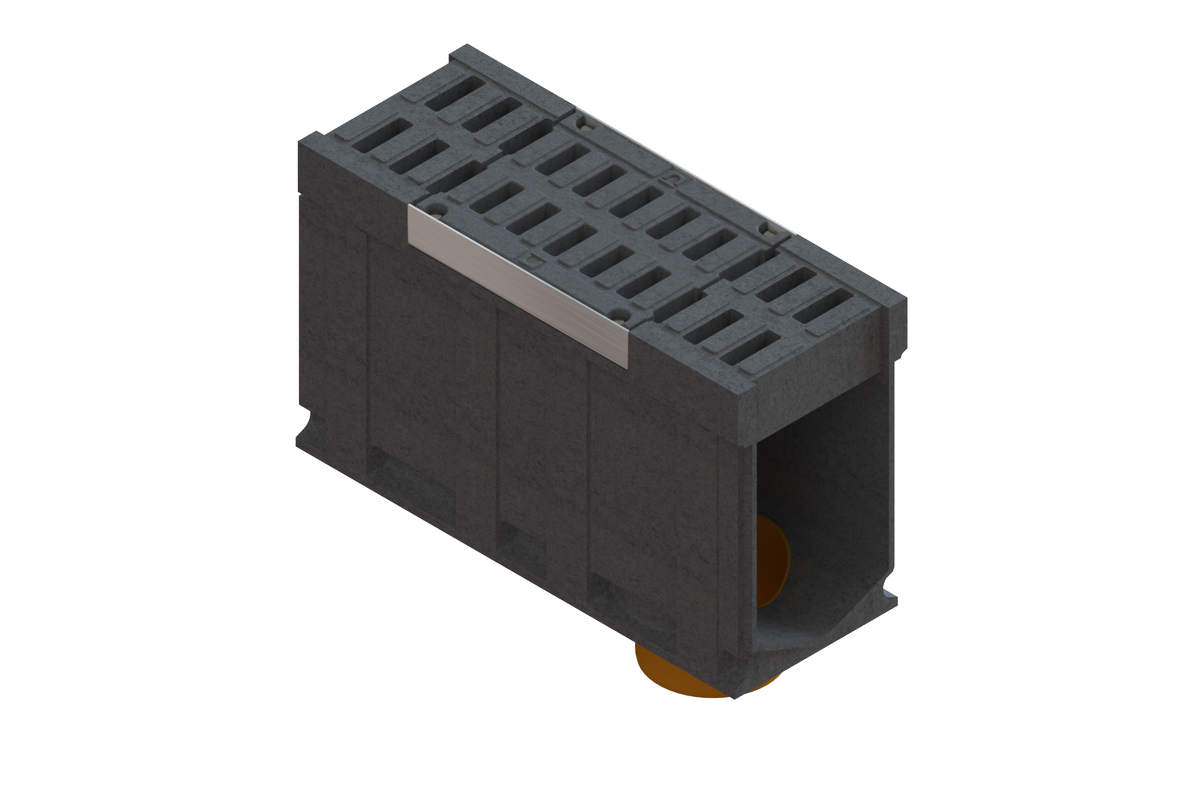

Возможность подключения пескоуловителя — повышение эффективности эксплуатации

Поверхностный сток с дорог и парковок содержит песок, частицы покрытия, грунт и другой мусор, который способен постепенно снижать эффективность работы водоотводной сети.

Использование пескоуловителя позволяет:

• задерживать механические примеси;
• уменьшать загрязнение трубопроводов;
• поддерживать расчётную пропускную способность системы;
• снижать риск образования засоров;
• сокращать расходы на обслуживание инженерной сети.

Конструкция моноблока предусматривает удобное подключение пескоуловителя без применения сложных переходных элементов.

Гидравлическое сечение DN300 — эффективный отвод больших объёмов воды

Сечение DN300 предназначено для объектов с повышенной площадью водосбора и значительными объёмами поверхностного стока.

Преимущества DN300:

• высокая пропускная способность;
• эффективный приём дождевых вод;
• быстрый отвод талого стока;
• снижение риска образования луж;
• надёжная работа во время интенсивных осадков.

Такое решение позволяет обслуживать крупные территории без увеличения количества водоотводных линий.

Высота 610 мм — максимальный гидравлический резерв серии D400

Исполнение H610 обладает самым большим внутренним объёмом среди моноблоков DN300 класса нагрузки D400.

Это обеспечивает:

• максимальный запас пропускной способности;
• устойчивость системы к пиковым расходам воды;
• дополнительный объём для транспортировки поверхностного стока;
• снижение риска переполнения канала;
• повышение надёжности работы водоотводной сети.

Высота H610 рекомендуется для объектов, где гидравлический расчёт показывает необходимость увеличенного внутреннего объёма канала.

Ревизионная полимербетонная решётка — удобный доступ для обслуживания

Для поддержания эффективной работы системы необходимо регулярно контролировать состояние канала.

Съёмная ревизионная решётка позволяет:

• проводить визуальный контроль;
• выполнять профилактические осмотры;
• удалять загрязнения;
• контролировать состояние водоотводной линии;
• выполнять обслуживание без демонтажа конструкции.

Полимербетонная решётка рассчитана на совместную работу с моноблоком класса нагрузки D400.

Преимущества полимербетонной конструкции

Полимербетон сочетает высокую прочность, долговечность и устойчивость к внешним воздействиям.

Преимущества материала:

• высокая механическая прочность;
• низкое водопоглощение;
• морозостойкость;
• устойчивость к дорожным реагентам;
• отсутствие коррозии;
• высокая износостойкость;
• гладкая поверхность канала;
• длительный срок службы.

Крепление ревизионной решётки

Для фиксации решётки применяется стандартный комплект крепежа:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Преимущества крепления:

• надёжная фиксация решётки;
• устойчивость к вибрациям и транспортным нагрузкам;
• удобный доступ для обслуживания;
• применение распространённых стандартных комплектующих.

Цветовые решения

Доступны следующие варианты исполнения:

• песочный — базовый цвет;

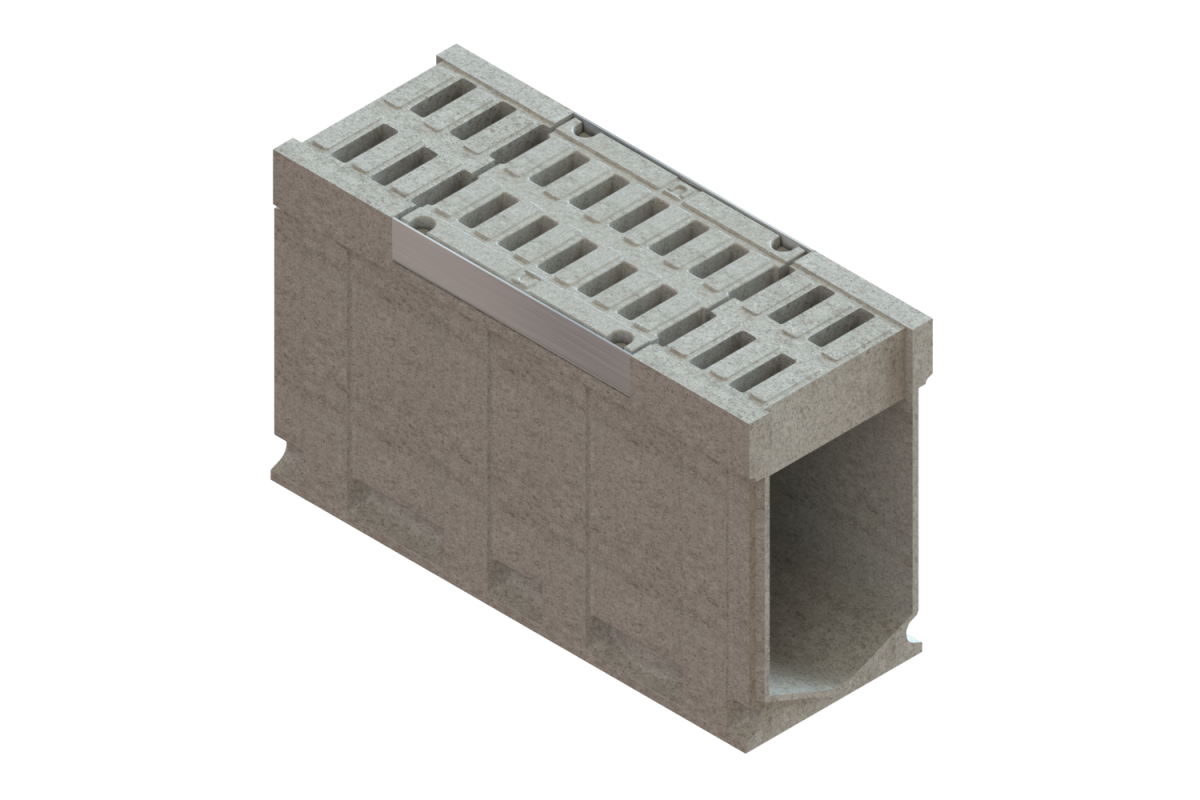

• серый — для бетонных покрытий;

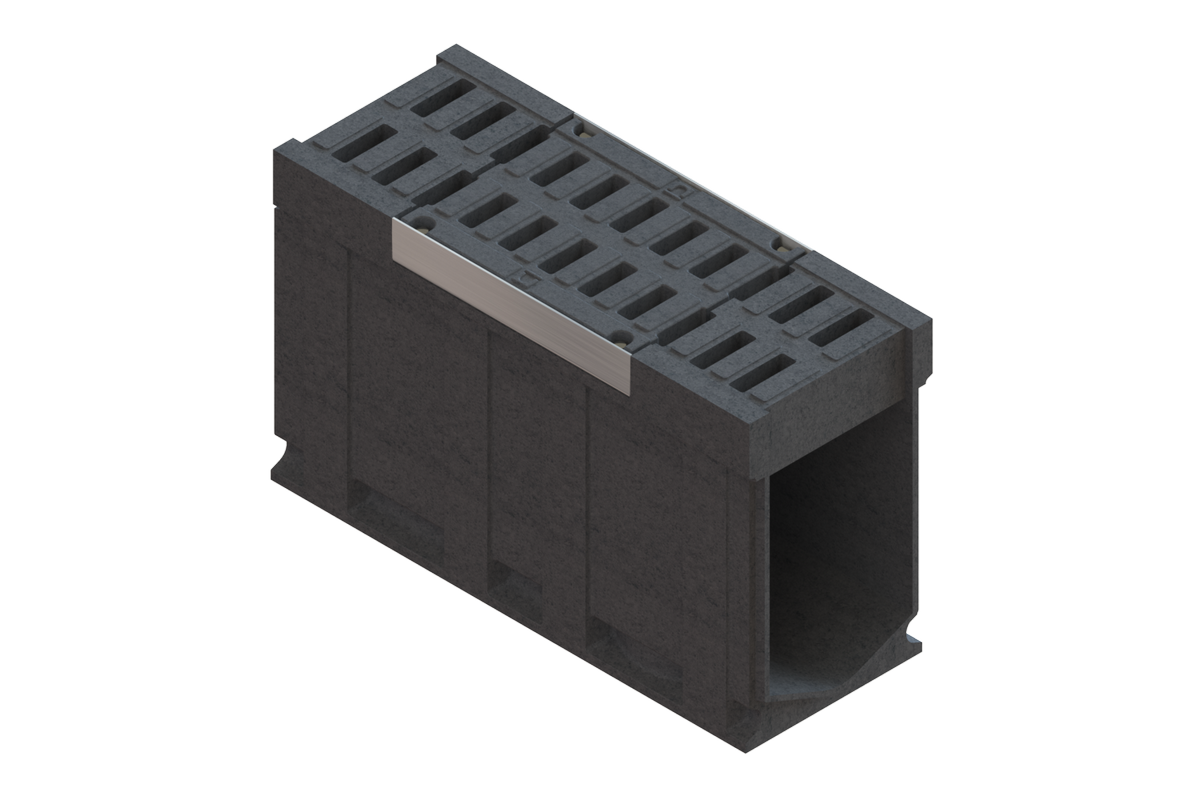

• чёрный — для асфальтовых покрытий.

Технические характеристики

• гидравлическое сечение — DN300;
• монтажная высота — 610 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал решётки — полимербетон;
• предусмотрено подключение пескоуловителя;
• обслуживание через ревизионную решётку.

Испытания на соответствие классу нагрузки D400 проводятся только для комплекта «моноблок + полимербетонная решётка».

Рекомендации инженера-проектировщика

Моноблок DN300 H610 D400 рекомендуется использовать на объектах с большой площадью водосбора, где требуется максимальный гидравлический резерв в рамках сечения DN300. Возможность подключения пескоуловителя позволяет повысить эксплуатационную надёжность системы и сохранить её расчётную производительность в течение длительного срока службы.
