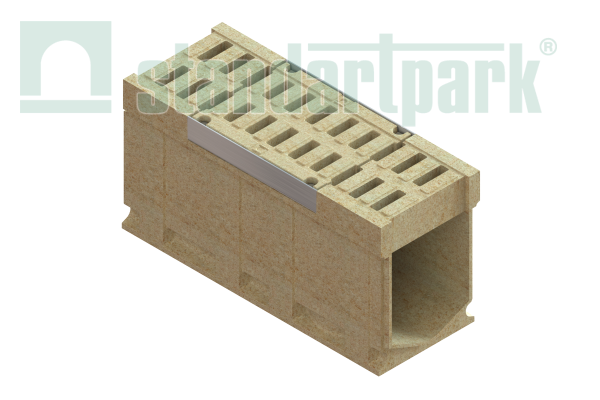

Блок монолитный водоотводный CompoMax ревизионный к ПУ с решеткой полимербетонной DN300 h51 кл.D (комплект)

Полимербетонный водоотводный моноблок DN300 H510 D400 с ревизионной решёткой и подключением пескоуловителя

Моноблок DN300 H510 D400 — производительный линейный водоотвод для крупных парковок, дорог и коммерческих объектов

На территориях с большой площадью асфальтовых и бетонных покрытий объём поверхностного стока во время сильных осадков может многократно возрастать. В таких условиях система водоотведения должна не только быстро принимать воду, но и сохранять пропускную способность даже при попадании песка, грязи и мелкого мусора.

Полимербетонный водоотводный моноблок DN300 высотой 510 мм класса нагрузки D400 разработан для объектов с повышенными требованиями к производительности системы поверхностного водоотведения. Увеличенная высота канала обеспечивает дополнительный внутренний объём, а предусмотренная конструкцией возможность подключения пескоуловителя позволяет организовать предварительную очистку стока и повысить эффективность эксплуатации всей водоотводной сети.

Конструкция оснащена ревизионной полимербетонной решёткой, которая обеспечивает быстрый доступ к внутреннему каналу для проведения осмотров и обслуживания.

Важно: пескоуловитель и корзина для мусора не входят в комплект поставки и приобретаются отдельно.

Области применения

Моноблок DN300 H510 D400 предназначен для объектов транспортной и коммерческой инфраструктуры с регулярным движением автомобильного транспорта.

Основные области применения:

• городские дороги и улицы;
• подъездные дороги к коммерческим объектам;
• территории торгово-развлекательных центров;
• крупные парковочные комплексы;
• многоуровневые паркинги;
• автозаправочные станции;
• автомоечные комплексы;
• станции технического обслуживания;
• дилерские центры;
• складские комплексы со среднетоннажным транспортом;
• распределительные центры;
• бизнес-парки;
• административные комплексы;
• территории общественно-деловой застройки;
• зоны разгрузки торговых объектов.

Класс нагрузки D400 рассчитан на регулярное движение автомобильного транспорта и соответствует требованиям дорожной и коммерческой инфраструктуры.

Возможность подключения пескоуловителя — защита системы от загрязнений

При эксплуатации дорог, парковок и коммерческих площадок вместе с водой в систему попадают песок, частицы покрытия и другие механические примеси.

Подключение пескоуловителя позволяет:

• задерживать песок и твёрдые частицы;
• уменьшать загрязнение трубопроводов;
• сохранять проектную пропускную способность системы;
• снижать частоту обслуживания;
• повышать срок службы водоотводной сети.

Конструкция моноблока предусматривает удобное подключение пескоуловителя без необходимости применения нестандартных переходников или сложных монтажных решений.

Гидравлическое сечение DN300 — высокая эффективность отвода поверхностных вод

Гидравлическое сечение DN300 позволяет организовать надёжный сбор и транспортировку поверхностного стока на объектах с большой площадью водосбора.

Преимущества DN300:

• высокая пропускная способность;
• быстрый отвод дождевой воды;
• эффективная работа во время ливневых осадков;
• снижение риска локальных подтоплений;
• возможность обслуживания крупных территорий.

Такое решение особенно эффективно для парковочных комплексов, коммерческих площадок и городских транспортных объектов.

Высота 510 мм — дополнительный объём для пиковых нагрузок

По сравнению с исполнением H410 модель H510 обладает увеличенным внутренним объёмом канала.

Это обеспечивает:

• дополнительный запас производительности;
• повышение устойчивости системы к интенсивным осадкам;
• снижение риска переполнения канала;
• эффективный отвод воды с больших площадей;
• увеличение гидравлического резерва системы.

Высота H510 часто применяется на объектах, где требуется повышенная надёжность водоотведения без увеличения ширины канала.

Ревизионная полимербетонная решётка — удобное обслуживание водоотводной линии

Съёмная ревизионная решётка позволяет поддерживать систему в рабочем состоянии без сложных демонтажных работ.

Преимущества ревизионного доступа:

• визуальный контроль состояния канала;
• оперативное выявление загрязнений;
• удобная очистка водоотводной линии;
• проведение профилактических осмотров;
• сокращение времени обслуживания.

Полимербетонная решётка рассчитана на работу совместно с моноблоком класса нагрузки D400.

Преимущества полимербетона

Корпус и решётка изготовлены из полимербетона — материала, который широко применяется в профессиональных системах водоотведения.

Преимущества материала:

• высокая механическая прочность;
• минимальное водопоглощение;
• устойчивость к воздействию влаги;
• морозостойкость;
• устойчивость к дорожным реагентам;
• отсутствие коррозии;
• длительный срок службы;
• гладкая поверхность канала для улучшения гидравлических характеристик.

Крепление ревизионной решётки

Для фиксации решётки применяется стандартный крепёжный комплект:

• болт М12×70 (DIN 933, ГОСТ 7798 или аналог) — 4 шт.;
• гайка квадратная М12 (DIN 557) — 4 шт.;
• шайба 12 (ГОСТ 11371) — 4 шт.

Такой узел обеспечивает:

• надёжную фиксацию решётки;
• устойчивость к транспортным нагрузкам;
• удобство обслуживания;
• применение стандартных крепёжных элементов.

Цветовые решения

Для различных типов покрытий доступны следующие варианты исполнения:

• песочный — базовый цвет;

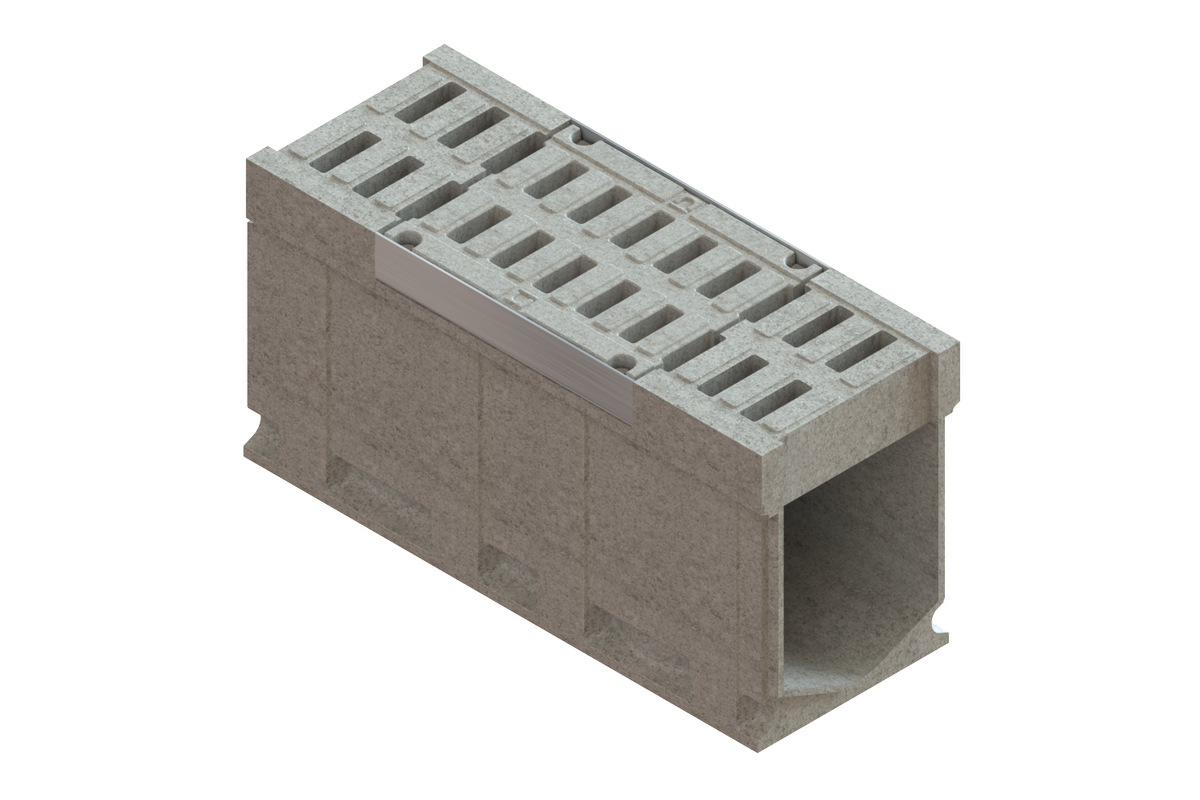

• серый — для бетонных площадок;

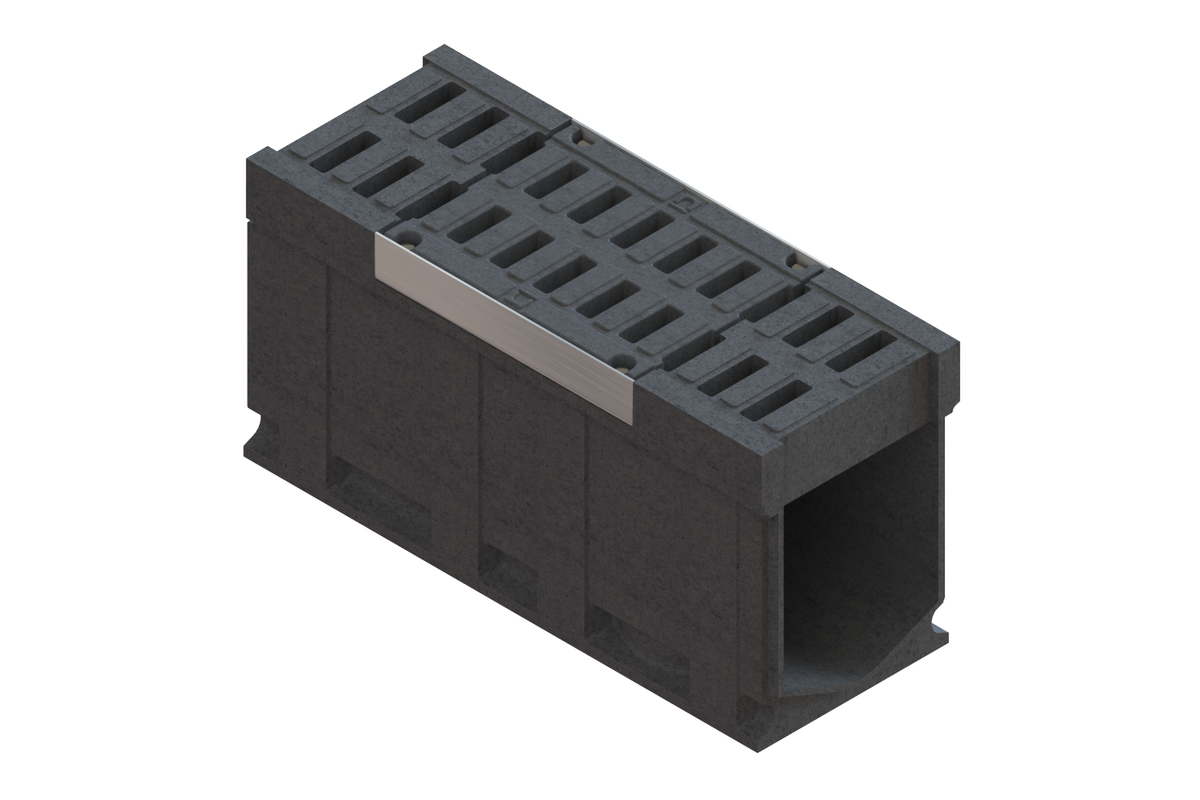

• чёрный — для асфальтовых покрытий.

Технические характеристики

• гидравлическое сечение — DN300;
• монтажная высота — 510 мм;
• длина секции — 1000 мм;
• класс нагрузки — D400;
• материал корпуса — полимербетон;
• материал решётки — полимербетон;
• предусмотрено подключение пескоуловителя;
• обслуживание через ревизионную решётку.

Испытания на соответствие классу нагрузки D400 проводятся только для комплекта «моноблок + полимербетонная решётка».

Рекомендации инженера-проектировщика

Моноблок DN300 H510 D400 рекомендуется применять на территориях с большой площадью водосбора, где помимо высокой пропускной способности требуется возможность подключения пескоуловителя для предварительной очистки стока. Увеличенная высота канала позволяет повысить устойчивость системы к пиковым расходам воды и обеспечить более надёжную работу водоотводной сети.
