ПОДВЕСНОЙ ВОДООТВОД ИЗ СТАЛИ STEELMAX UMost

SteelMax UMost — система подвесного водоотвода из оцинкованной и нержавеющей стали, разработанная компанией Стандартпарк для организованного сбора и отвода дождевых, талых и технологических вод на объектах с повышенными требованиями к надежности, долговечности и пожарной безопасности.

Система обеспечивает организованный отвод воды по подвесным продольным лоткам с последующим сбросом в водосточные трубы, предотвращая попадание влаги на несущие конструкции, фасады, инженерное оборудование и зоны движения транспорта и пешеходов.

Область применения

Подвесной водоотвод SteelMax UMost применяется на мостах, путепроводах и иных искусственных сооружениях дорожно-транспортной инфраструктуры и гражданского строительства с требованием использования материалов классом горючести Г0.

Наиболее востребована система на следующих объектах:

• мосты, путепроводы и эстакады;
• транспортные развязки;
• спортивные сооружения;
• многоуровневые паркинги.

Особенно эффективно применение системы на объектах, где проектом предусмотрено использование негорючих инженерных систем и предъявляются повышенные требования к эксплуатационной надежности.

Подвесной водоотвод SteelMax UMost производится из оцинкованной или нержавеющей стали толщиной 3 мм, что обеспечивает высокую механическую прочность и длительный срок службы даже при интенсивной эксплуатации.

Преимущества системы:

• изготовление из негорючих материалов (группа горючести Г0);
• высокая несущая способность при воздействии снеговых и гидравлических нагрузок;
• устойчивость к механическим воздействиям;
• высокая коррозионная стойкость (при использовании нержавеющей стали);
• стойкость к ультрафиолетовому излучению и атмосферным воздействиям;
• длительный срок эксплуатации без потери эксплуатационных характеристик;
• возможность применения на объектах транспортной инфраструктуры и промышленного строительства;
• монтаж без применения сварочных работ;
• удобство обслуживания и замены отдельных элементов.

Конструкция системы

Линейка SteelMax UMost включает подвесные лотки следующих гидравлических сечений:

• DN150;
• DN200;
• DN250;
• DN290.

Размеры лотков:

• 150×200 мм;
• 200×300 мм;
• 250×400 мм;
• 290×500 мм.

Все элементы изготавливаются из стали толщиной 3 мм.

Изготовление системы осуществляется индивидуально под проект.

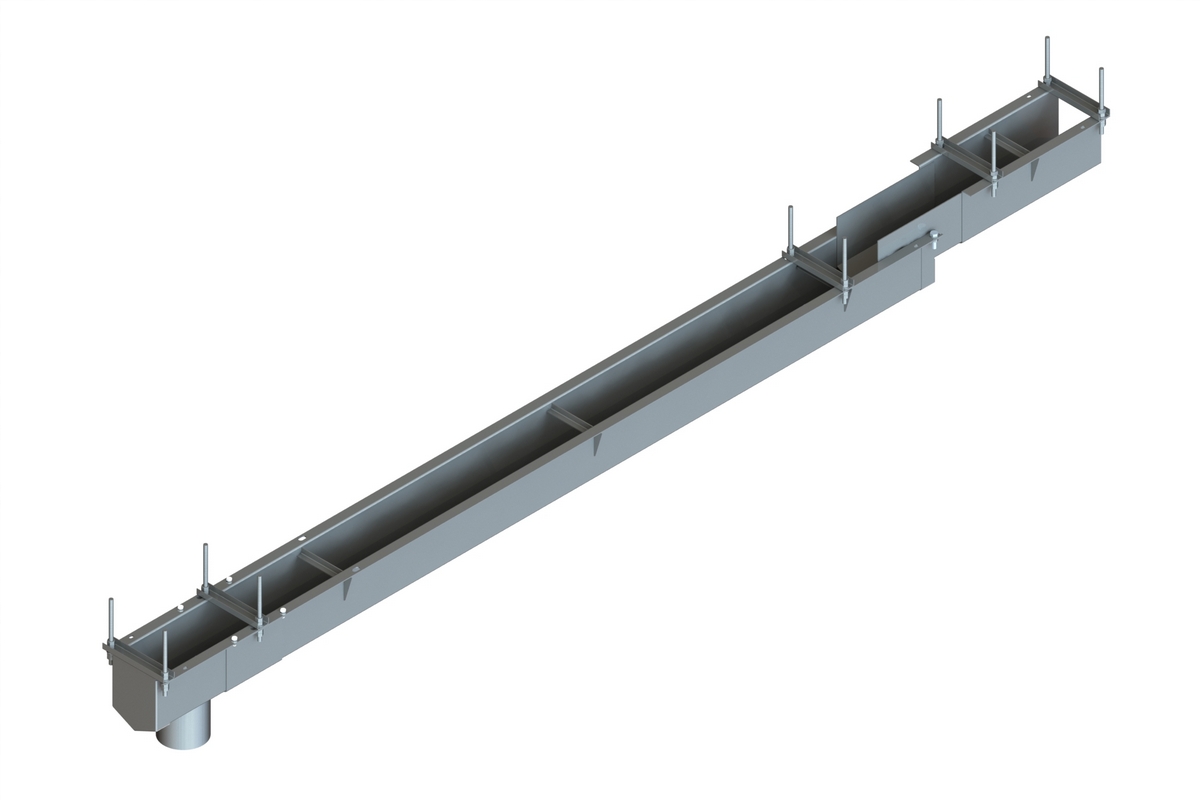

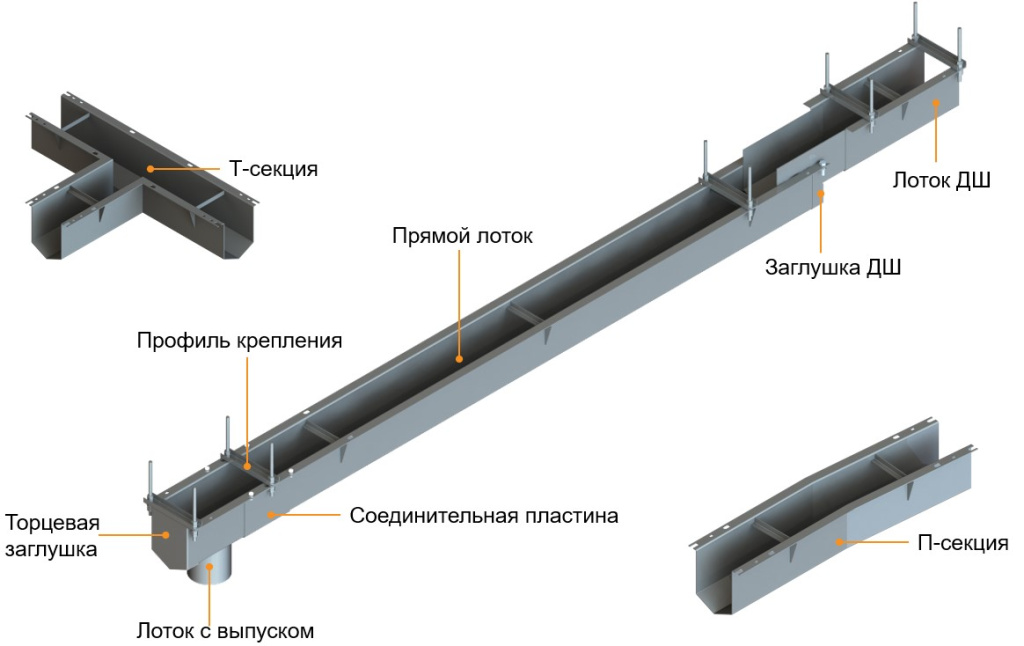

В состав системы входят:

• прямые секции;
• секции с выпуском;
• секции прохода деформационного шва;
• соединительные пластины;
• заглушки каскадные;
• заглушки торцевые;
• профили крепления.

Для компенсации перепада отметок в зоне деформационного шва применяется каскадная заглушка, обеспечивающая плавный перелив воды между секциями.

Соединение элементов выполняется при помощи соединительных пластин без применения сварки, что значительно ускоряет монтаж, обеспечивает герметичность системы и позволяет производить замену отдельных элементов в процессе эксплуатации.

Крепеж, необходимый для сборки и монтажа системы, подбирается индивидуально в зависимости от размера системы и материала поверхности, к которой система крепится.

Типовая схема монтажа

Проектирование систем водоотведения

Компания Стандартпарк выполняет разработку технических решений по организации водоотведения с мостовых сооружений, эстакад, путепроводов и других инженерных объектов.

Наши специалисты выполняют:

• гидравлический расчет системы;
• подбор оптимального сечения лотков;
• разработку схем размещения системы;
• подготовку спецификаций оборудования;
• расчет необходимого количества крепежных элементов;
• разработку технологических карт и рекомендация по монтажу.

Кроме того, компания выполняет:

• проектирование систем водоотведения на стадиях П и Р;
• монтаж оборудования на объекте.

Правильно спроектированная система подвесного водоотвода позволяет эффективно организовать сбор поверхностных вод, исключить их попадание на несущие конструкции и транспортные зоны, снизить риск коррозии и преждевременного разрушения строительных конструкций.

Использование SteelMax UMost способствует увеличению срока службы сооружения, повышению безопасности эксплуатации и снижению затрат на последующее обслуживание объекта.
