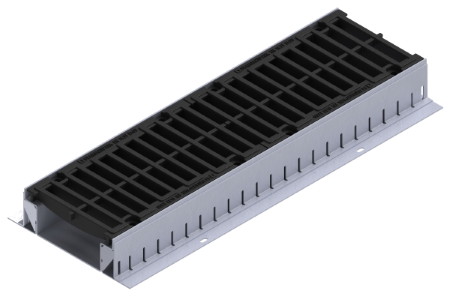

Линейный водоотвод SteelMax ТИП1

Лоток имеет прямоугольную форму сечения основного канала и прямые полки для заведения гидроизоляции. Отличительной особенностью лотка ТИП1 является то, что они устанавливаются на готовую плиту (основание) на гидроизоляцию.

Продукция
Подробнее о линейный водоотвод SteelMax ТИП1
Письма и рецензии
Каталоги для скачивания
Фото с объектов
Гидравлическое сечение:
Класcы нагрузки:
A15
Пешеходные зоны коттеджной застройки. Отмостки зданий.
B125
Коттеджное строительство. Частные гаражи. Спортивное строительство.
C250
Коттеджное строительство. Парковки легкового транспорта. Спортивное строительство.
D400
АЗС, автомойки, промышленные зоны, складские комплексы, автопредприятия.
E600
Благоустройство городов, автомобильные дороги, трансопртные развязки, искусственные сооружения, складские комплексы,причалы и порты.
Общая сортировка
Вид:
  • Материал: оцинкованная/нержавеющая сталь
  • Гидравлическое сечение: DN100 - DN200

Цена и наличие по запросу

  • Материал: оцинкованная/нержавеющая сталь
  • Гидравлическое сечение: DN100 - DN500

Цена и наличие по запросу

  • Материал: оцинкованная/нержавеющая сталь
  • Гидравлическое сечение: DN100 - DN500

Цена и наличие по запросу

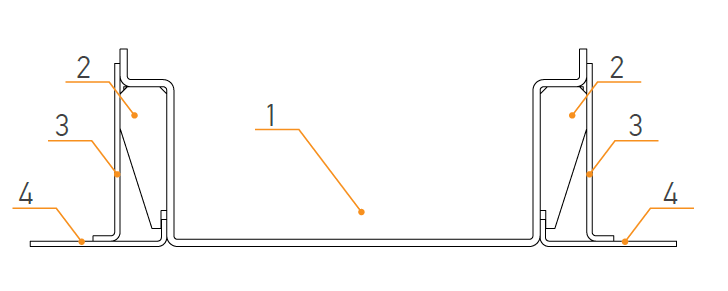

Лоток имеет прямоугольную форму сечения основного канала и прямые полки для заведения гидроизоляции. Отличительной особенностью лотка ТИП1 является то, что они устанавливаются на готовую плиту (основание) на гидроизоляцию. После установки линии, на полки лотков укладывается второй слой гидроизоляции (полосой), которая склеивается с основным слоем, после чего производится укладка покрытия. Поперечное сечение лотка SteelMax ТИП1.

Схема лотков stelmax-tip1 - Стандартпарк

1 – канал для отведения поверхностного стока

2 – каналы для отведения дренажного стока

3 – перфорированная стенка

4 – полки для подведения и закрепления гидроизоляции

Лоток водоотводный stelmax-tip1 - Стандартпарк

Лотки могут изготавливаться в двух основных вариантах – стандартные и прикромочные. Стандартные лотки имеют дренажные каналы с обеих сторон лотка. Чаще всего устанавливаются в местах, где отсутствует борт или в разделительной полосе. Прикромочные лотки устанавливаются одной стороной к вертикальной граничной поверхности – иными словами, на краю проезжей части. В связи с этим дренажный канал у них только с одной стороны (стороны проезжей части). Начальные и конечные секции лотков глушатся торцевыми крышками. В точке сброса устанавливается лоток с трубным выпуском необходимого диаметра, который, по желанию заказчика, может быть оснащен корзиной для улавливания мусора. После сборки на лотки наносится антикоррозионная защита методом оцинкования согласно ГОСТ 9.307 или 9.305. Допускается иное антикоррозийное покрытие, обеспечивающее требуемую надежность и долговечность изделий. Так как сбросные секции чаще других подвержены механическим воздействиям в процессе эксплуатации (открывание решетки, чистка, в том числе лопатой), их рекомендуется изготавливать из нержавеющей стали, которая даже при механическом повреждении верхнего слоя сохраняет антикоррозионные свойства.

Схема монтажа лотка stelmax-tip1 - Стандартпарк

Скачать рекомендации по монтажу ТИП1
