Линейный водоотвод усиленной серии — серия лотков из армированного бетона, полимербетона и пластика, усиленных стальными оцинкованными насадками и укомплектованных чугунной решёткой классом нагрузки D400, Е600 или F900 (до 40, 60, 90 Тс). Комплекты ударостойких и высокопрочных лотков находят широкое применение при строительстве и реконструкции улиц, площадей городов, парков культуры и отдыха, вокзалов и аэропортов.

Подробнее о линейном водоотводе усиленной серии

Обратный звонок Задать вопрос
Список разделов
Подобрать по параметрам

Системы водоотвода Max с гидравлическим сечением DN110

Особопрочные лотки с шириной гидравлического сечения 110 мм. В ассортименте бетонные и полимербетонные лотки, укомплектованные чугунными решетками.

Системы водоотвода Max с гидравлическим сечением DN160

Водоотводные лотки сечения 160 мм из армированного фибробетона и полимербетона. Укомплектованы водоприемными решетками из высокопрочного чугуна марки ВЧ-50.

Системы водоотвода Max с гидравлическим сечением DN200

Комплекты водоотводных лотков из фибробетона или полимербетона повышенной пропускной способности. Укомплектованы чугунной решеткой классом нагрузки до 60 тонн.

Системы водоотвода Max с гидравлическим сечением DN300

Прочные и ударостойкие водосборные лотки из фибробетона или пластика, усиленные стальными насадками и укомплектованные чугунными решетками. Ширина сечения каналов 300 мм.

Системы водоотвода Max с гидравлическим сечением DN400

Новинка 2015 года! Системы водоотвода DN400 усиленной серии Max. Предназначена для обустройства объектов, нагрузка на поверхность которых не превышает 60-90 тонн.

Системы водоотвода Max с гидравлическим сечением DN500

Водоотводные каналы увеличенной пропускной способности с шириной гидравлического сечения 500 мм. Изготовлены из фибробетона, усилены стальными оцинкованными насадками.
Список продукции

Подобрать по параметрам
Тип продукции:
Материал:
Гидравлическое сечение:
Класcы нагрузки:

Лоток PolyMax Drive ЛВ-20.26.08-ПП пластиковый с решеткой чугунной "шина" ВЧ кл. Е (комплект)

Параметры:
  • Артикул: 0851055
  • Материал: пластик
  • Размер: 1000x260x97 мм
  • Вес: 23,15 кг
  • Гидравлическое сечение: DN200
  • Класcы нагрузки: A15 - E600

Блок монолитный водоотводный CompoMax БМВ-30.39.61-П-5 полимербетонный кл. Е 77905

Параметры:
  • Артикул: 77905
  • Материал: полимербетон
  • Размер: 1000x390x610 мм
  • Вес: 153.17 кг
  • Гидравлическое сечение: DN300
  • Объем: 0.081

Лоток PolyMax ЛВ-30.39.38-ПП c РВ щель. ВЧД кл.Е (к-т) 0874015

Параметры:
  • Артикул: 0874015
  • Материал: пластик
  • Размер: 1000x385x375
  • Вес: 48,67

Заглушка торцевая стальная ЗЛВ-40.52.51-Б-ОС с водоотводом для лотка водоотводного бетонного 6181-09Б

Параметры:
  • Артикул: 6181-09Б
  • Материал: оцинкованная сталь
  • Ширина: 115
  • Высота: 470
  • Длина: 520
  • Вес: 4,15

Заглушка торцевая стальная ЗЛВ-40.52.51-Б-ОС для лотка водоотводного бетонного 6181-Б

Параметры:
  • Артикул: 6181-Б
  • Материал: оцинкованная сталь
  • Ширина: 2
  • Высота: 470
  • Длина: 520
  • Размер: 520x2x470

Пескоуловитель BetoMax ПУ-40.52.95-Б бетонный 4880

Параметры:
  • Артикул: 4880
  • Материал: фибробетон
  • Размер: 1000x520x950
  • Вес: 824,59
  • Гидравлическое сечение: DN400

Пескоуловитель секционный BetoMax ПУС-30.39.95-Б-Н бетонный (нижняя часть) 4780/3

Параметры:
  • Артикул: 4780/3
  • Материал: фибробетон
  • Размер: 500x385x950
  • Вес: 199,1
  • Гидравлическое сечение: DN300

Лоток водоотводный пластиковый PolyMax Basic с щель. «протектор» решеткой 0890026 (комплект)

Новинка
Лоток водоотводный пластиковый PolyMax Basic с щель. «протектор» решеткой 0890026 (комплект)
Параметры:
  • Артикул: 0890026
  • Вес: 123,95 кг
  • Гидравлическое сечение: DN500
  • Класcы нагрузки: A15 - F900

Лоток водоотводный пластиковый PolyMax Basic с щелевой решеткой 0890005 (комплект)

Новинка
Лоток водоотводный пластиковый PolyMax Basic с щелевой решеткой 0890005 (комплект)
Параметры:
  • Артикул: 0890005
  • Вес: 107,77 кг
  • Гидравлическое сечение: DN500
  • Класcы нагрузки: A15 - E600

Лоток водоотводный пластиковый PolyMax Basic с яч. решеткой 0890044 (комплект)

Новинка
Лоток водоотводный пластиковый PolyMax Basic с яч. решеткой 0890044 (комплект)
Параметры:
  • Артикул: 0890044
  • Вес: 91,55 кг
  • Гидравлическое сечение: DN500
  • Класcы нагрузки: A15 - D400

Пескоуловитель бетонный BetoMax серии Max DN400

Параметры:
  • Артикул: 4880/1
  • Материал: фибробетон
  • Размер: 500x520x950
  • Вес: 362,6 кг
  • Гидравлическое сечение: DN400

Пескоуловитель секционный бетонный BetoMax DN400

Параметры:
  • Артикул: 4880/3
  • Материал: фибробетон
  • Размер: 500x520x950
  • Вес: 462 кг
  • Гидравлическое сечение: DN400
Подробнее о линейном водоотводе усиленной серии

Особенности конструкции и элементы

Каталог: Системы водоотвода

Линейный водоотвод усиленной серии Max от производителя Standartpark представлен дренажными лотками из пластика, полимербетона и бетона (армированного стекловолокном), которые усилены насадками из оцинкованной стали и накрыты чугунными решетками класса D400, E600 и F900 и пескоуловителями. Стальные усиливающие насадки впрессованы в боковые стенки и сопряжены с закладными анкерами, в конструкции которых предусмотрена возможность осуществления замены крепежных болтов и гаек (это упрощает ремонт и обеспечивает долговечность системы линейного водоотвода)

Серии PolyMax, BetoMax и CompoMax способны выдерживать нагрузки до 40-90 тонн. Кроме комплектов, можно воспользоваться монолитными лотками из полимербетона, которые проще устанавливать, но нет возможности снять решетку в связи с цельнолитой конструкцией. Но совсем недавно появились новинки – монолитные полимербетонные лотки с предвиденной для ревизионных целей решеткой-вставкой.

Назначение и применение

Комплекты ударостойких и высокопрочных лотков и монолитных блоков находят применение при строительстве и реконструкции городских улиц, площадей, парков культуры и отдыха, вокзалов и аэропортов, АЗС и станций технического обслуживания грузового транспорта, терминалов и складских комплексов, а также других территорий с большими механическими и динамическими нагрузками на поверхность, где интенсивное движение автотранспорта.

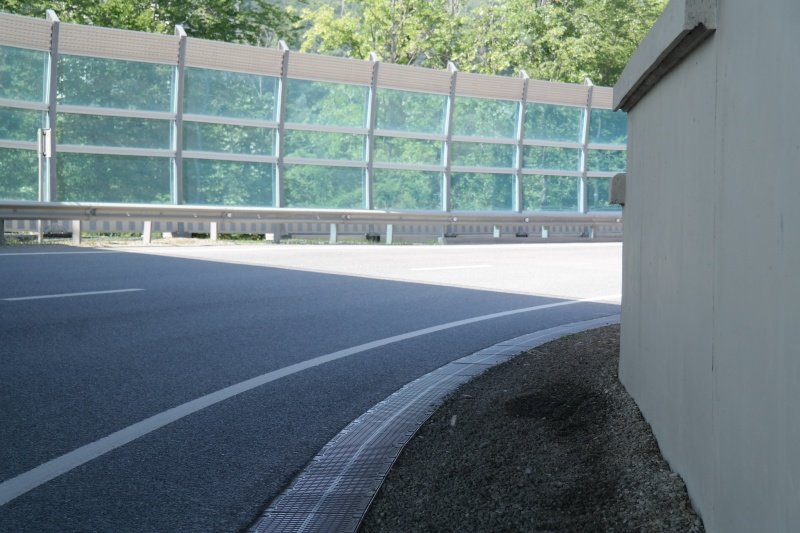

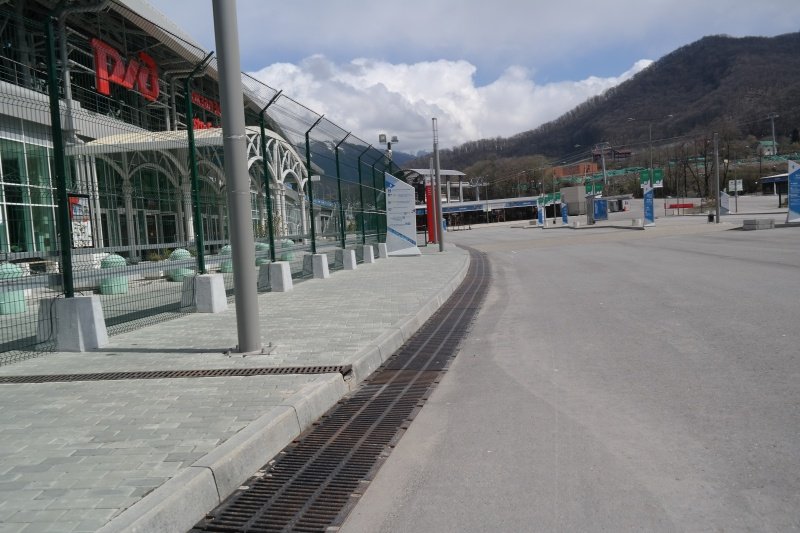

Фото продукции

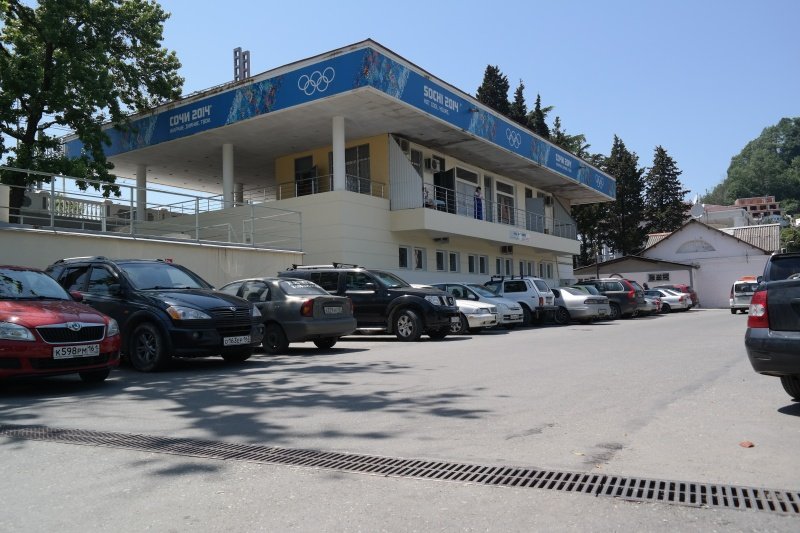

Ж/Д Станция поселок Дагомыс

Как устанавливать

Лотки усиленной серии линейного водоотвода Max устанавливают с уклоном к точкам сбора и дальнейшего отведения ливневых стоков. Но часто возникают ситуации, когда невозможно создать желаемый уклон с помощью поверхности, но при этом поверхностный водоотвод должен быть и надёжно функционировать. Для этого лотки усиленной серии с гидравлическим сечением 110, 160, 200, 300, 400 и 500 мм могут быть разных высот, что позволяет при установке создавать так называемый "каскад", то есть перепад высот, с помощью которого вода через пескоуловитель будет уходить в ливневую канализацию. Также лотки усиленные при одинаковой ширине могут иметь внутренний уклон основания равный 0,5%.

каскад  с уклоном

Лотки усиленной серии поставляются стандартными комплектами (см. схемы установки):

  • лоток с усиливающими насадками, впрессованными в тело лотка
  • 2 чугунные решетки длиной 500 мм
  • крепеж (болты и гайки)

Дополнительные услуги

Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать водоотводные лотки из нужного материала и размеров за считанные секунды.

Компания Стандартпарк предлагает расчет инженерных систем коммуникаций и дает доступ к гидравлическим расчетам продукции. Расчеты можно распечатать со всеми формулами и нормативными документами

Рассчитайте необходимое количество герметика  для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.

Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.

Смотрите также: Системы линейного водоотвода стандартной серии
